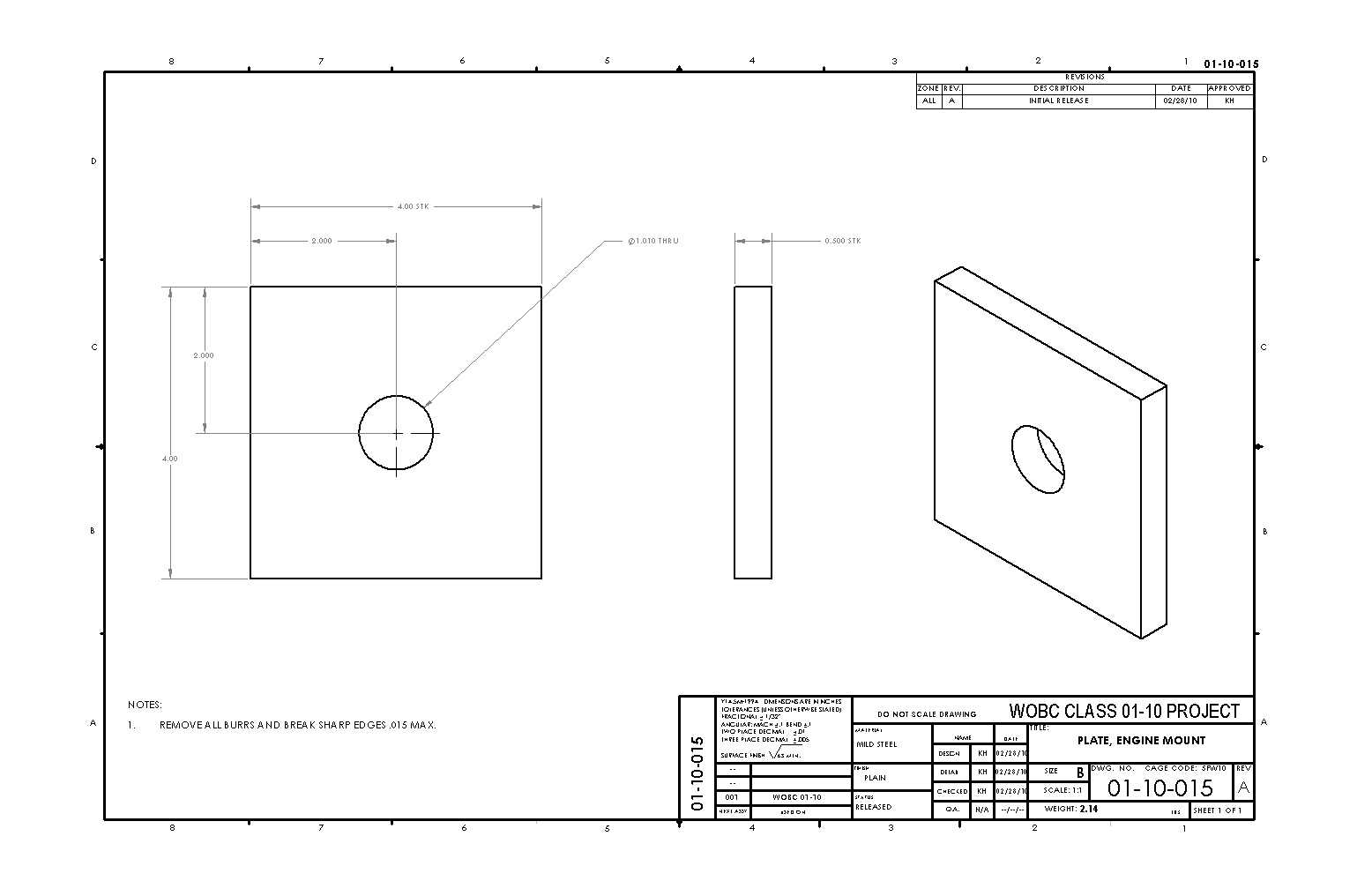

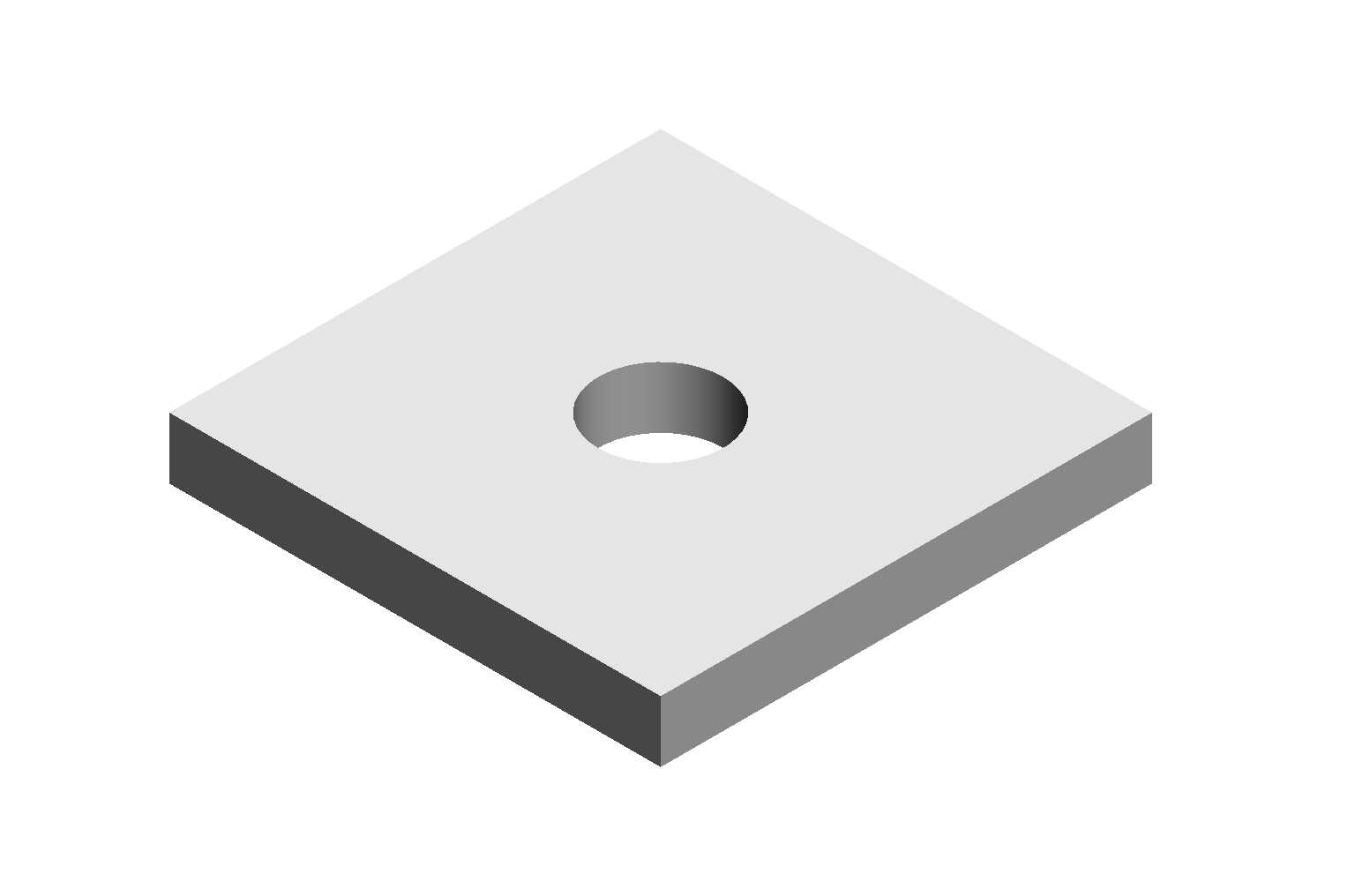

框架用方形带孔发动机安装支座结构

　　这类带中心通孔的方形块状支座，是框架式动力总成安装体系里的核心衔接构件，主要承担发动机与承载框架之间的载荷传递、定位约束功能，常见于商用车底盘框架、小型动力机组机架、固定式工业动力单元的安装场景中。从结构设计逻辑来看，整体采用等厚方形板材作为基体，中心开设贯通圆孔，一方面是为了穿过发动机安装定位螺栓，实现支座与发动机安装点位的同轴定位，另一方面也能在保证支撑强度的前提下，去除基体中心冗余材料，降低构件自身重量，适配轻量化框架的设计需求。方形基体的四个边角可与框架的型材安装面完全贴合，相比圆形支座拥有更大的接触摩擦面积，在承受发动机运行产生的往复振动、冲击载荷时，能有效分散接触面压，避免框架型材表面出现局部压溃、应力集中的问题。

　　在安装边界的适配性上，这类支座的厚度、中心孔直径、方形基体的边长尺寸，均需要匹配对应发动机安装脚的孔径、框架型材的端面宽度，以及配套螺栓的公称直径，安装时支座的上下端面需要保证足够的平面度，避免紧固后出现附加安装应力，长期运行下导致支座变形或者螺栓疲劳断裂。实际应用中，这类支座通常会搭配减震垫使用，支座的平整端面可以为减震垫提供均匀的压紧面，保证减震元件的压缩量一致，让动力总成的振动衰减效果达到设计预期。从建模逻辑来看，这类构件的特征构建相对规整，先通过拉伸特征生成方形基体，再在基体中心同轴切除出贯通安装孔，建模过程中需要重点保证中心孔与方形基体的位置度公差，以及上下端面的平行度要求，避免后续装配时出现安装偏斜、

　　螺栓无法顺利穿入的问题。在框架式动力安装结构里，这类支座属于标准化程度较高的衔接零件，同系列框架的不同分段位置，会根据对应点位的载荷大小调整支座的厚度与基体尺寸，保证每个安装点位的支撑强度都能匹配发动机运行时的载荷输出，同时也能减少非标零件的种类，降低后续加工、装配的管理成本。这类支座的受力方向主要沿中心孔的轴向传递，设计时不需要考虑过多的侧向载荷承载需求，因此整体结构不需要额外设置加强筋，简洁的块状结构既方便采用板材切割加工，也能保证批量生产时的尺寸一致性，在各类需要将发动机固定在框架结构上的场景中都能适用。
