发动机机架支撑方管支架结构设计

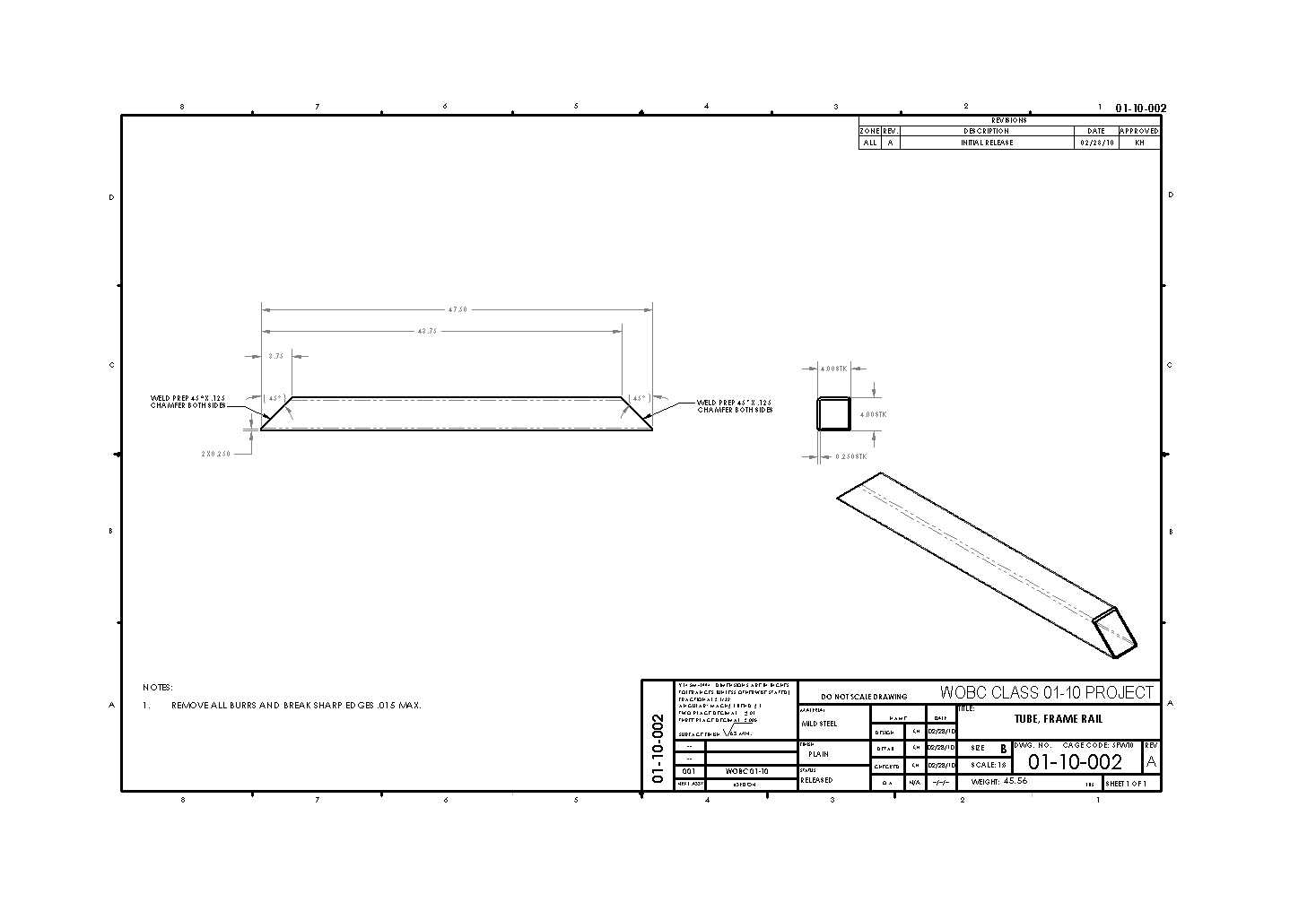

　　这类长条形方管截面支架，是发动机外围机架总成里的基础支撑构件，主要用在小排量动力单元的辅助机架排布场景中，承担外围附属部件的承重、定位以及机架整体的侧向抗扭补强作用。从结构设计逻辑来看，零件采用等截面方形管材作为主体基材，两端做了适配安装面的斜切坡口处理，这种处理方式一方面是为了匹配相邻机架构件的焊接贴合面，减少现场装配时的修配工作量，另一方面斜切过渡能够降低端部应力集中系数，避免动力运行过程中振动载荷在焊缝端部引发疲劳开裂。

　　从安装边界来看，零件主体长度适配机架侧围的跨距要求，方管截面尺寸经过载荷校核，能够满足挂载小型附属部件时的抗弯刚度要求，不会在发动机长期怠速振动下出现明显的形变偏移。零件上预留的方形安装位，是用来配合快装卡扣或者螺栓固定附属线束、小直径管路的定位点，位置排布避开了发动机本体的高热辐射区域，也不会和运动部件产生运动干涉。

　　在实际工程应用里，这类支架不会直接和发动机缸体硬连接，而是作为外围机架的组成杆件，通过两端的焊缝和相邻的机架横梁、竖梁连成整体框架，把发动机运行产生的振动分散到整个机架结构上，降低局部连接点的载荷峰值。设计过程中需要重点核对两端坡口的角度和相邻构件的贴合度，保证焊接时焊道能够完全熔透，避免出现虚焊缺陷；同时要确认管身安装孔的位置公差，保证后续附属件安装时不需要额外扩孔或者调整位置。

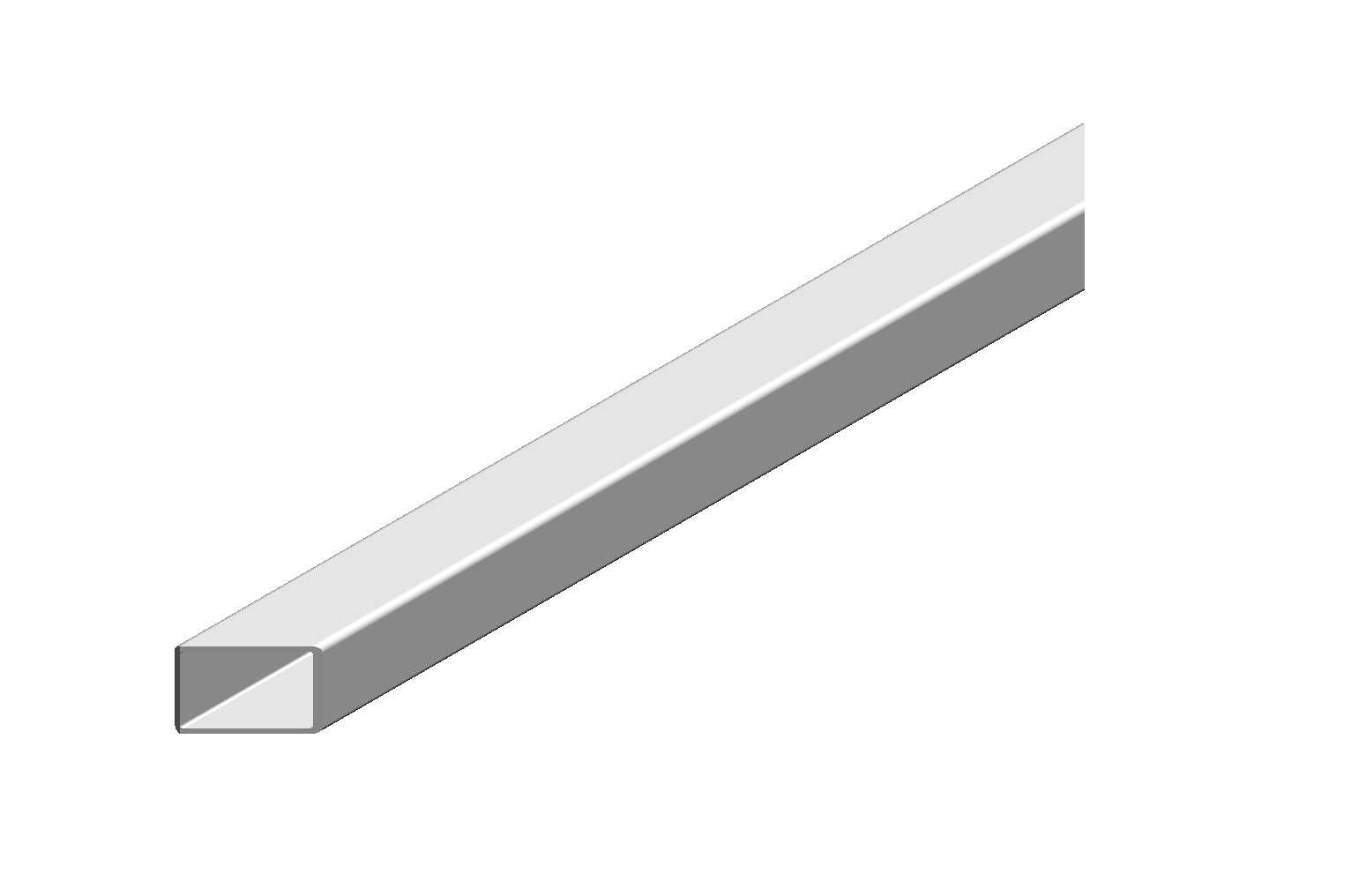

　　从结构合理性角度看，采用空心方管作为主体，在满足刚度要求的前提下尽可能降低了零件自重，不会给动力单元增加过多的额外负载，管材本身的封闭截面抗扭性能优于同重量的角钢或者槽钢，很适合这类承受多方向复合振动载荷的机架杆件。设计时还需要考虑零件的加工工艺性，两端的斜切加工可以通过常规的带锯下料完成，不需要复杂的成型模具，管身的安装位通过冲压或者钻孔即可加工，适合批量生产时的工艺排布，也能有效控制单件的加工成本。在整机装配环节，这类支架作为机架的预组焊件，会在机架焊接工位提前和其他杆件拼接成整体框架，再经过时效去应力处理后进入总装环节，不会在发动机总装线上进行单件装配，能够有效提升总装线的装配效率，减少线上的焊接作业工序。
