角型发动机安装支撑支架结构设计

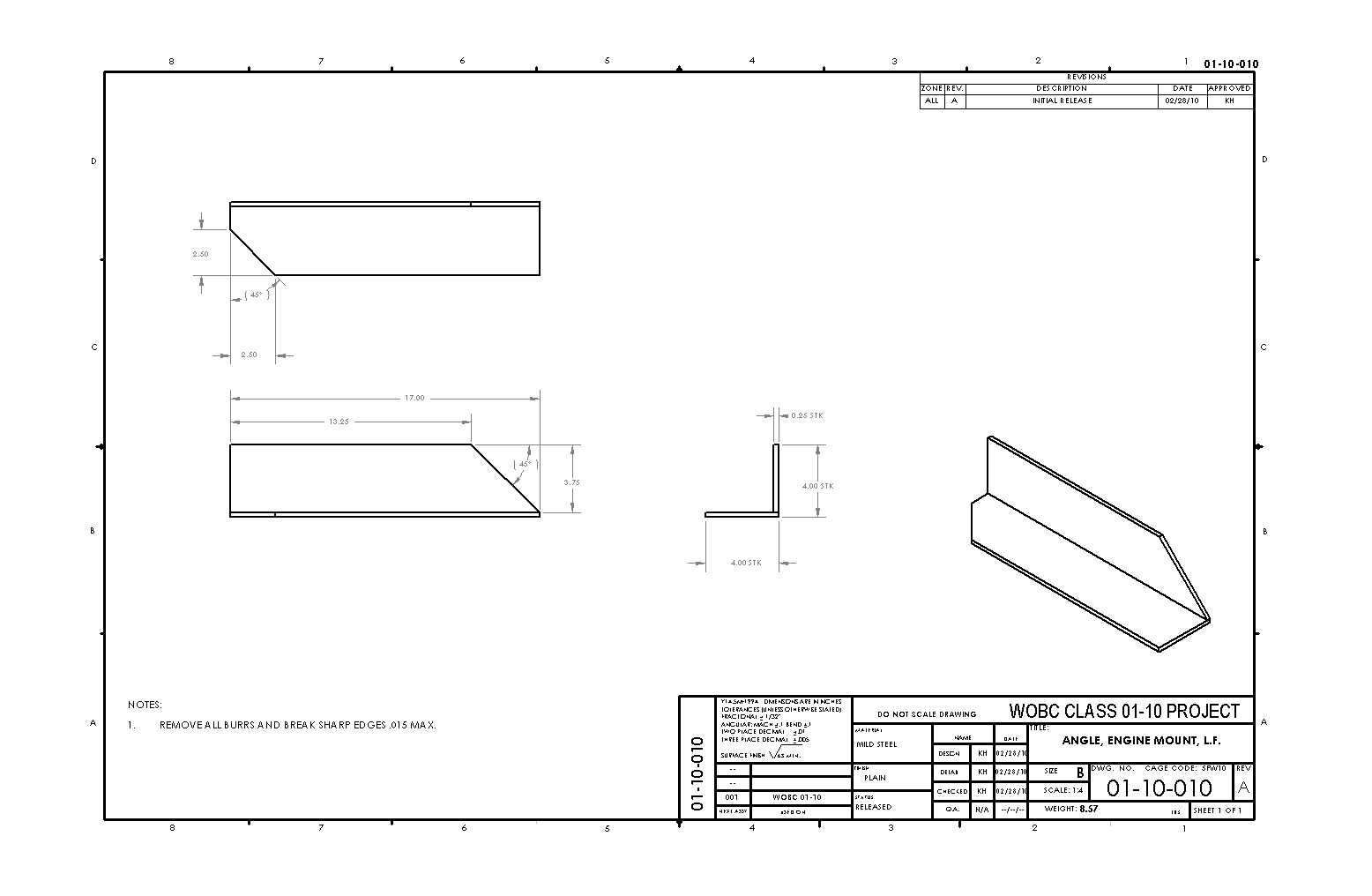

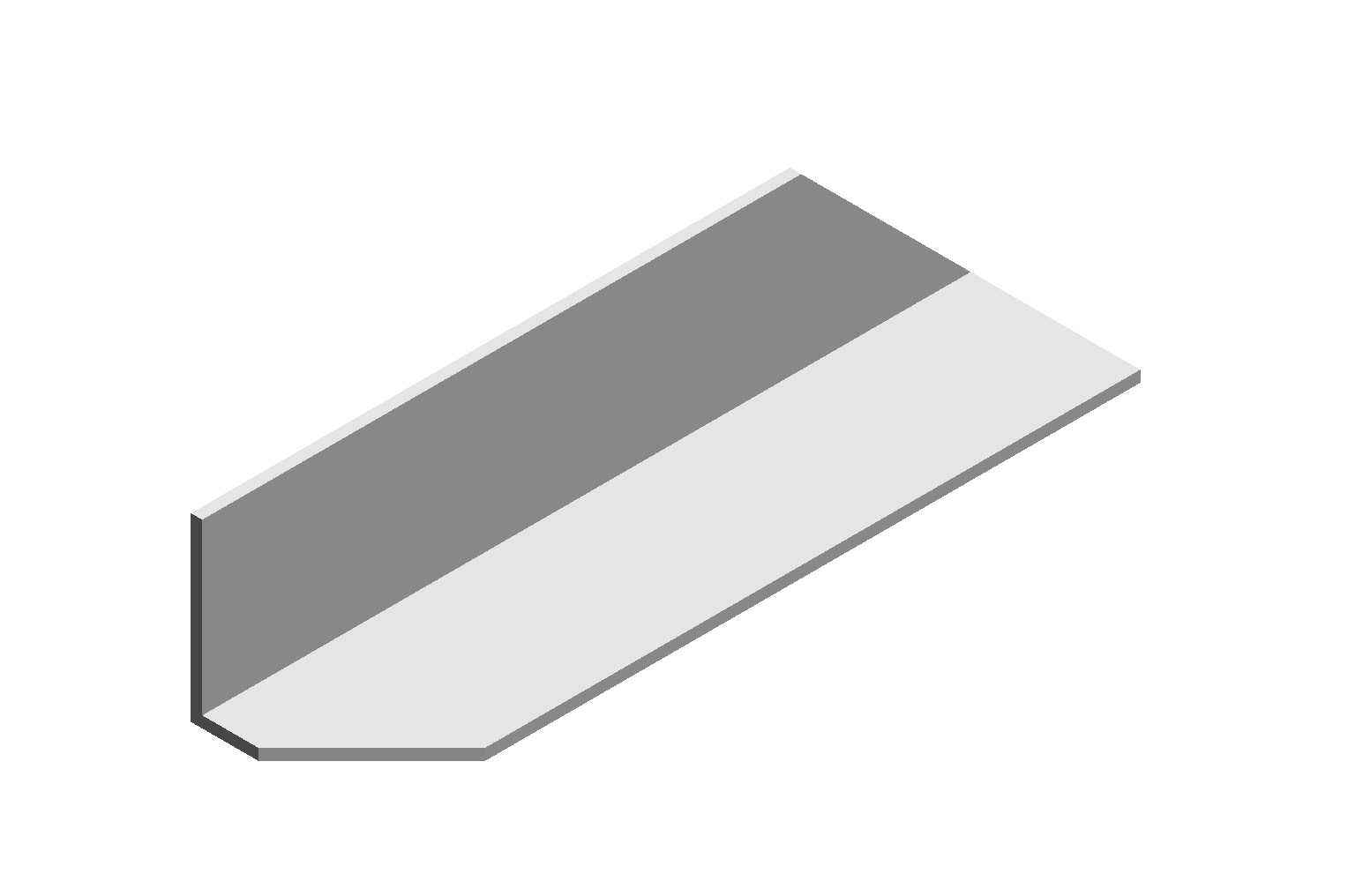

　　这款角型支撑构件主要应用于小型动力单元的发动机安装场景，在通用动力设备、小型工程机械的动力舱布局中，这类支架承担着发动机与主机架之间的载荷传递作用，既要承受发动机运行过程中产生的往复振动载荷，也要抵消设备行进、作业时传递到动力端的冲击载荷，避免动力总成出现位移、共振等影响运行稳定性的问题。从结构设计来看，构件采用L型折弯的钣金构型，其中较长的平直段作为与主机框架连接的安装基面，折弯后较短的折边作为发动机侧的安装贴合面，端部设置的斜切结构并非工艺冗余，而是为了避让动力舱内相邻的管线、外围覆盖件的安装空间，避免装配过程中出现干涉问题。设计阶段首先明确了安装边界的约束条件：支架与主机架连接的安装面需要匹配框架梁的安装孔位间距，

　　折边的高度尺寸需要匹配发动机侧安装支脚的悬伸高度，保证发动机装配后整体处于水平姿态，不会出现倾斜导致的皮带传动错位、轴系对中偏差问题。折弯处的圆角参数经过受力校核，既避免折弯半径过小导致钣金加工时出现开裂隐患，也不会因半径过大造成安装面贴合间隙超差，影响连接刚性。构件上的所有安装孔位都标注了明确的形位公差，孔位与安装基面的垂直度、孔间距的尺寸公差都控制在装配允许的范围内，保证现场装配时不需要额外修配即可完成对位安装。从实际使用场景出发，这类支架的受力方向主要沿垂直安装面的载荷方向以及沿支架长度方向的振动载荷，因此在设计时没有额外设置加强筋结构，依靠钣金折弯后的截面惯性矩即可满足刚性要求，同时也能控制构件的整体重量，

　　减少动力总成的附加载荷。图纸中明确标注了所有锐边倒钝的工艺要求，避免加工、装配过程中锐边划伤操作人员，也防止长期使用过程中锐边应力集中导致的疲劳开裂问题。在三维建模过程中，这类钣金构件需要同步展开下料尺寸与折弯成型尺寸的对应关系，保证加工时下料尺寸准确，折弯后各安装面的尺寸、角度符合设计要求，同时建模时需要预留表面处理的厚度余量，避免镀锌、喷塑等表面处理后安装孔尺寸出现偏差影响装配。
