发动机前侧角撑安装支架结构设计

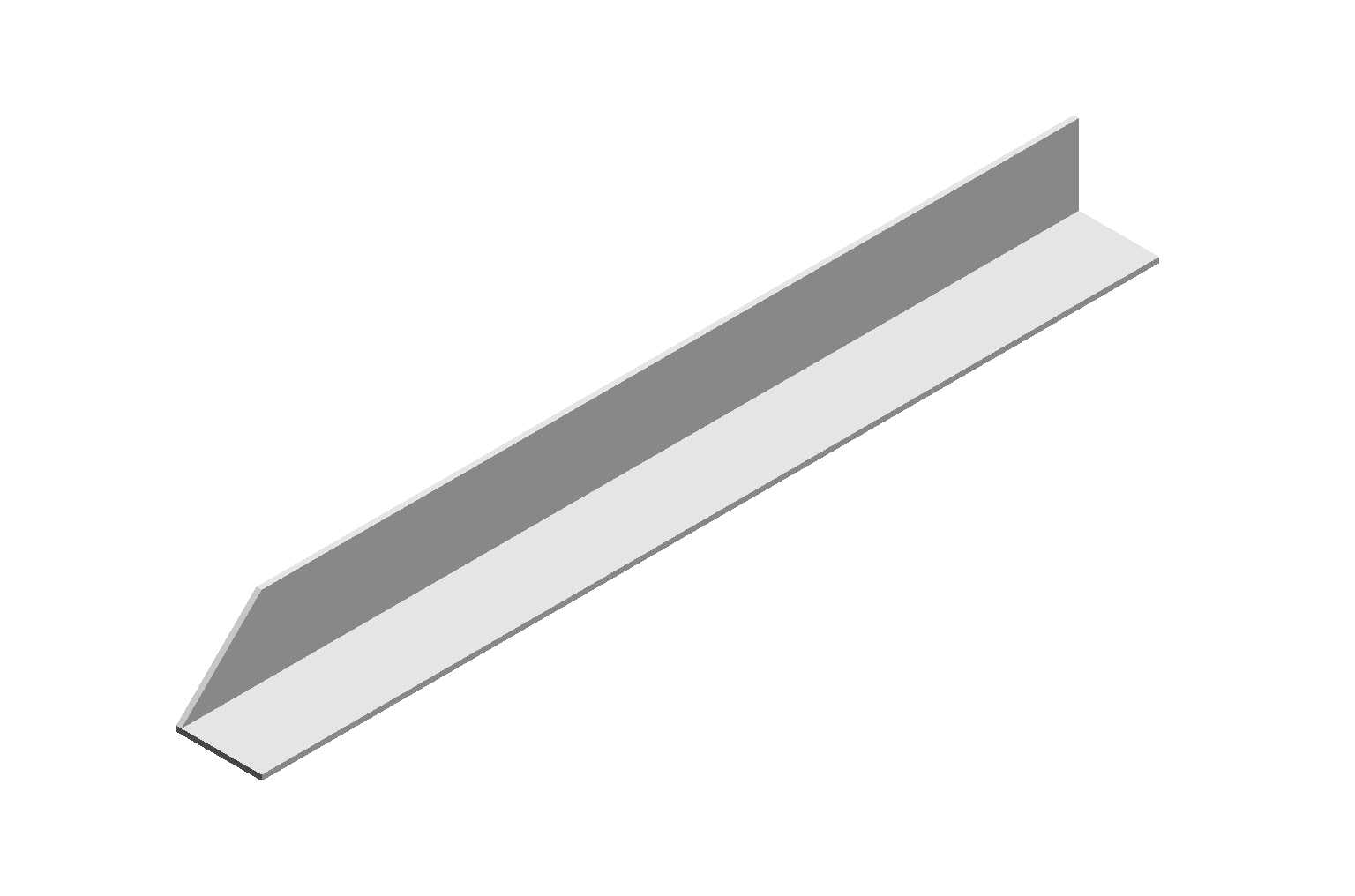

　　该支撑构件属于动力总成外围安装的承载类结构件，主要应用在内燃机动力单元与主机架的连接工位，承担动力端与机架之间的载荷传递、位移约束功能，可抵消发动机运行过程中产生的径向振动与轴向窜动，避免动力总成与周边管线、护罩构件发生运动干涉。从结构形态来看，该零件为长条形折弯角撑构型，主体采用等厚度板材经裁切、折弯成型，一端为平直贴合面，用于与发动机缸体侧部的安装基面紧密贴合，另一端带斜切导向结构，可在装配过程中实现快速对位，降低现场安装的对位难度，减少装配工时消耗。设计阶段优先考虑了安装边界的适配性，构件的折弯角度经过反复校核，完全匹配发动机侧装基面与机架安装面的空间夹角，安装孔位的同轴度公差控制在合理区间，可保证螺栓穿装过程无卡滞，

　　贴合面的平面度要求满足密封与载荷均匀传递的需求，避免局部应力集中导致的构件疲劳开裂。在实际工况中，该支架不仅要承受发动机自身的静态重量载荷，还要耐受设备启停、工况负载波动时产生的冲击载荷，因此结构设计时在折弯转角处做了应力释放优化，避免直角折弯带来的应力集中缺陷，斜切段的构型设计同时兼顾了减重与避让需求，在不降低整体结构强度的前提下，去除了非承载区域的多余材料，既控制了零件自身重量，也为周边的线束、油路管路预留了足够的布置空间。从安装适配维度来看，该构件的外形尺寸完全适配对应等级项目的动力舱布局，不会与周边的散热管路、线束固定卡扣产生空间冲突，支撑臂的长度经过精准核算，可保证发动机安装完成后与机架的相对位置符合设计要求，

　　动力输出端的同轴度偏差控制在允许范围内，减少动力传递过程中的额外损耗。零件的棱边均做了倒角处理，去除加工过程中产生的毛刺与锐边，避免装配过程中划伤操作人员，也防止长期运行过程中锐边割破周边的管线防护层。整个结构没有冗余的复杂构型，加工工艺性良好，可通过常规的板材下料、折弯、钻孔工序完成加工，不需要特殊的定制工装，适合批量生产应用，在同类型的动力单元机架配套场景中具备较好的通用性，可通过微调安装孔位与折弯尺寸适配不同功率等级的发动机安装需求。
