发动机配套长条形机架安装支架结构

　　这类长条形机架支架属于动力总成安装系统里的基础承载构件，主要应用在小型动力设备、实训教学类机架组装、非道路小型机械的动力单元固定场景中，核心作用是为发动机提供稳定的安装支撑界面，同时衔接机架主体的型材框架，传递发动机运行过程中产生的静载荷与振动载荷，避免动力单元出现位移、共振松脱等问题。从结构设计来看，该零件采用等截面长杆式主体构型，两端做了斜切导向结构，端部预留的安装接口可以直接和机架端的对应连接位配合，不需要额外加装转接垫块，减少装配环节的累计误差。主体截面为规则矩形，在保证纵向抗弯强度的前提下，尽可能压缩了横向占用空间，适配机架内部狭长的安装走线空间，不会和周边的油路、线束布置产生干涉。设计过程中优先考虑了安装边界的适配性，

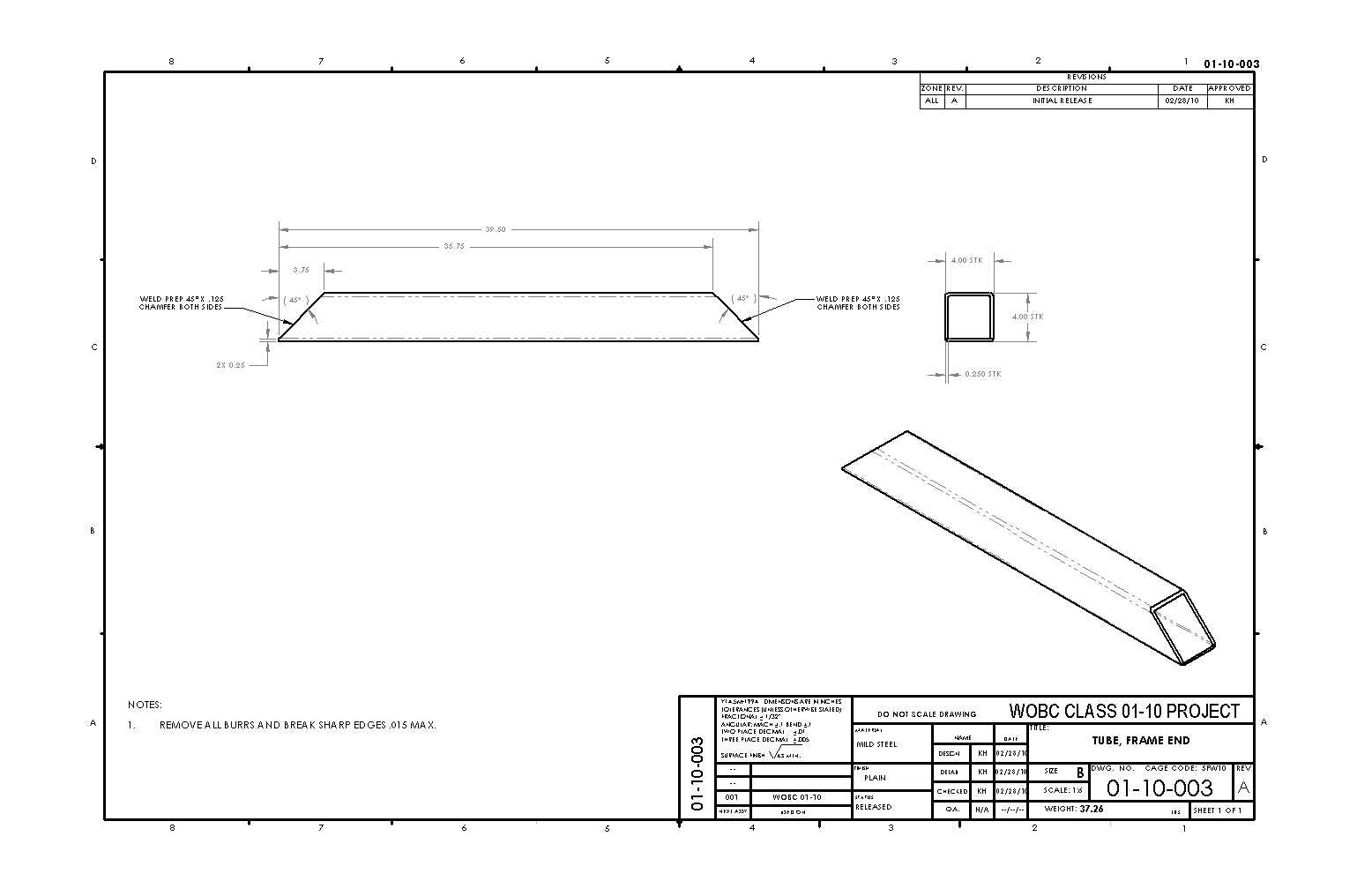

　　零件的总长、端面斜切角度、端部连接孔位的位置度都严格匹配配套机架的安装基准，两端的倒角结构既可以在装配时起到导向作用，避免硬装配刮伤配合面，也能去除加工后的锐边毛刺，符合机械装配的安全规范。零件上标注的形位公差重点管控了安装面的平面度、两端连接位的同轴度，确保支架安装后发动机的输出轴轴线和后续传动部件的轴线保持对中，减少运转过程中的偏磨损耗。从实际使用场景出发，这类支架不需要做复杂的曲面构型，规则的矩形截面既可以通过常规的型材切割、铣削加工完成量产，也能在三维建模过程中快速完成参数化调整，当适配不同功率等级的发动机时，只需要调整主体长度、截面尺寸以及端部连接孔的间距，就能快速衍生出适配不同机架规格的变体零件。在三维建模环节，

　　这类零件的建模逻辑优先从安装基准面开始搭建草图，先确定两端安装接口的位置尺寸，再拉伸生成主体结构，最后添加端部倒角、孔位特征，建模过程中需要重点核对安装边界的尺寸链，确保支架装入机架后，发动机的安装高度、前后位置都符合整体布局要求，不会出现和周边护板、油箱等部件的空间干涉。同时该支架的结构形式也具备一定的通用性，除了发动机安装场景外，也可以作为长条形支撑件应用在其他需要直线承载的机架结构中，只需要对应调整端部连接结构的形式即可适配不同的安装需求。
