500×450×150规格壁挂式电气数据库柜体

　　这款壁挂式电气柜体的三维结构，是针对小型工业现场、楼宇弱电间、设备旁侧就近部署的数据库单元、小型控制节点开发的钣金壳体方案，外形尺寸严格控制在500mm×450mm×150mm，属于薄型壁挂安装的柜体品类，安装时不会过多占用通道或操作面的纵深空间，适配墙面立柱、设备侧立面、弱电井侧壁等多种安装基面。从实际应用场景来看，这类柜体常用来承载小型数据采集模块、边缘计算网关、低压配电分路单元、信号转接端子组，在离散制造车间的设备层数据采集点、园区智能照明控制节点、小型通讯中继站点中都有广泛使用，薄型设计的核心思路就是在满足内部元件安装空间的前提下，尽可能压缩柜体突出安装面的距离，避免人员通行、设备运维时发生磕碰，也适配空间局促的安装点位。

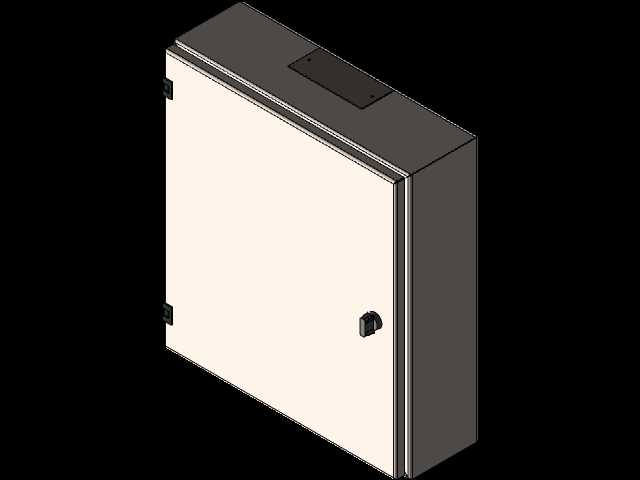

　　结构设计上，柜体采用单开门前置操作的布局，门体与柜体主体通过侧边暗藏式铰链连接，开合角度满足内部元件接线、调试的操作需求，门体配备的旋转式锁具可实现非授权人员的开启管控，符合工业电气壳体的安全防护要求。柜体顶部预留的嵌入式安装位，可适配散热通风组件、对外接线的格兰头安装座或者状态指示灯模组，无需额外在柜体表面二次开孔，减少现场加工的工作量。柜体背部的壁挂安装孔位按照均匀受力的原则排布，适配膨胀螺栓或者壁挂支架的固定方式，安装后整体承重可满足内部搭载元件的总重量要求，不会出现长期使用后柜体变形、脱落的问题。

　　从内部空间规划来看，150mm的纵深尺寸刚好适配导轨式安装的电气元件、薄型交换机、小型端子排的安装深度，内部预留的安装导轨固定位、层板安装孔位可根据实际搭载的元件类型灵活调整，既可以安装标准DIN导轨的电气元件，也可以固定小型电路板、电源模块等非导轨安装的部件。门体内侧预留的线槽安装空间，可用来梳理门体上指示灯、操作按钮与柜体内部元件的连接线，避免开关门时线缆被挤压磨损。柜体的折边工艺采用圆弧过渡处理，没有尖锐的钣金毛刺，装配和运维时不会划伤操作人员，拼接处的折边结构可提升柜体整体的结构强度，薄钢板加工后也不会出现大面积的板面变形，同时折边形成的密封槽可粘贴密封胶条，提升柜体的防尘防护能力，适配多尘、轻度潮湿的工业现场环境。
