双层壁挂式工业配电箱体结构设计

　　这款双层结构的壁挂式配电箱体，核心应用场景覆盖中小型生产车间动力配电、商用建筑楼层配电、小型设备配套电气集成等领域，日常承担回路分断、过载保护、漏电防护、配电支路分配的核心功能，可将上级进线电源拆分至多个下级用电回路，同时为内部断路器、接触器、接线端子等电气元件提供可靠的物理防护，避免粉尘、飞溅物、意外触碰对电气元件运行造成干扰。

　　从设计思路来看，采用上下双层独立舱室的布局，可实现强电主回路与控制回路的物理分隔，减少大电流线路对控制信号的电磁干扰，同时上下舱独立配置门锁，运维人员可单独对对应舱室开展操作，避免误触其他带电回路，提升运维作业的安全性。箱体整体采用冷轧钢板折弯拼接的结构形式，门板边缘设计有翻边防水结构，配合箱体拼接处的密封压边，可满足常规室内安装场景的防尘防溅要求，适配多数无强腐蚀、无长期浸水的工业与商用安装环境。

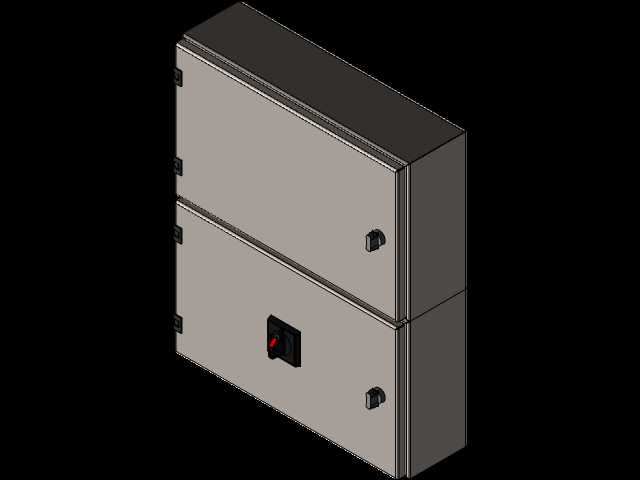

　　外形尺寸方面，该箱体宽度为600mm、高度为500mm、深度为150mm，属于薄型壁挂设计，安装时对墙面突出距离小，不会占用过多通道空间，适配墙面预埋安装、墙面膨胀螺栓挂装两种主流安装方式。安装边界上，箱体背部预设的挂装孔位横向间距、纵向间距均匹配常规配电安装的通用孔距标准，无需额外定制安装支架即可直接固定于标准承重墙面；箱体内部预留的元件安装导轨位，可兼容主流规格的微型断路器、漏电保护器、隔离开关等标准电气元件，上下舱的走线空间预留充足，可满足多回路进出线的布线、扎线固定需求，门板内侧预留有标识牌粘贴位置，方便运维时标注各回路对应供电区域。

　　细节设计上，下层舱室预留了主开关操作的外露安装位，无需打开箱门即可完成总电源的分断操作，在紧急断电场景下可快速操作，提升应急处置效率；箱体侧边预设的进出线敲落孔，覆盖不同管径的线缆引入需求，施工时可根据实际走线方向敲落对应位置的孔位，无需额外开孔加工，降低现场施工的工作量。整体结构的折弯圆角、拼接缝隙均控制在合理范围内，既保证板材拼接后的结构强度，也避免锐边对施工、运维人员造成划伤，适配长期固定安装的使用需求。
