小型卧式螺杆挤出成型实验装置结构

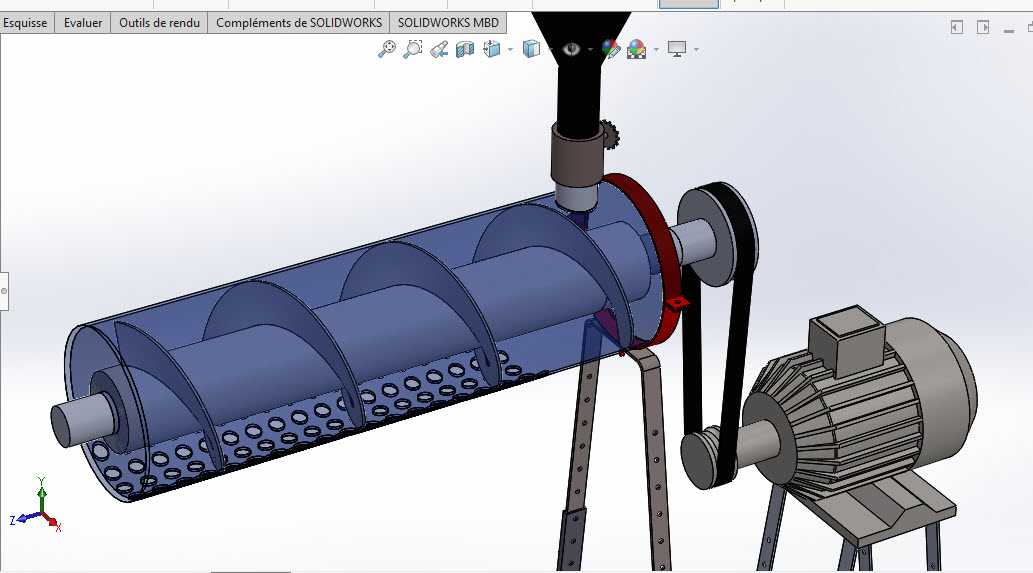

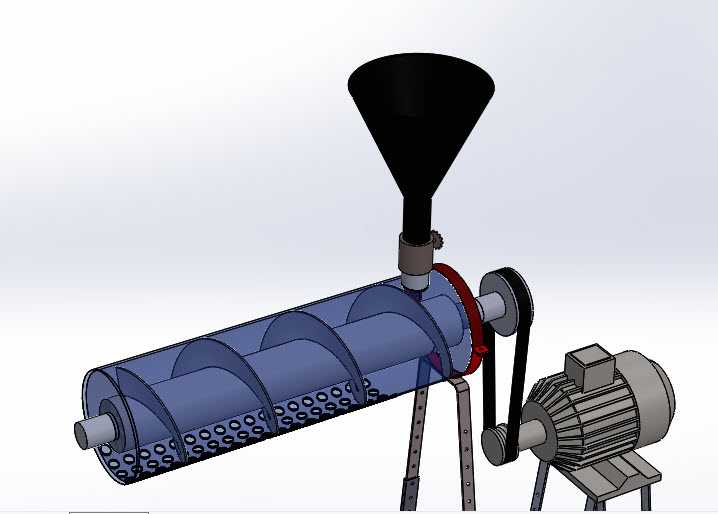

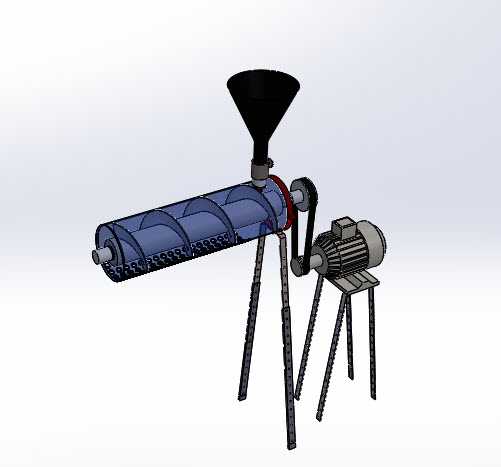

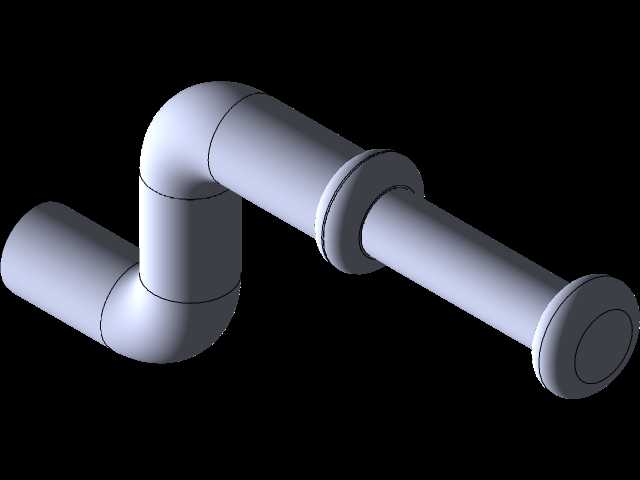

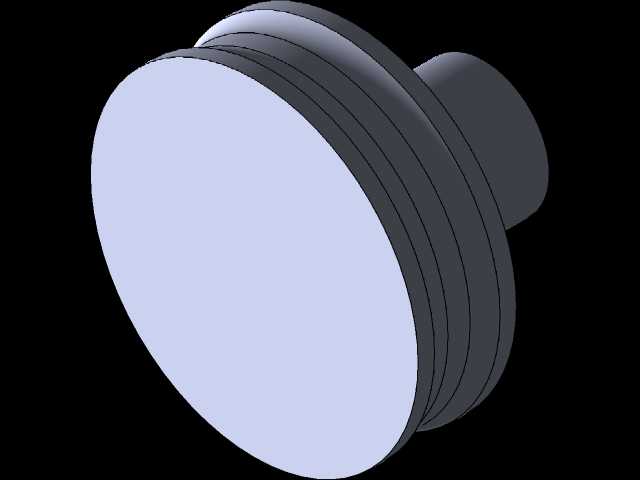

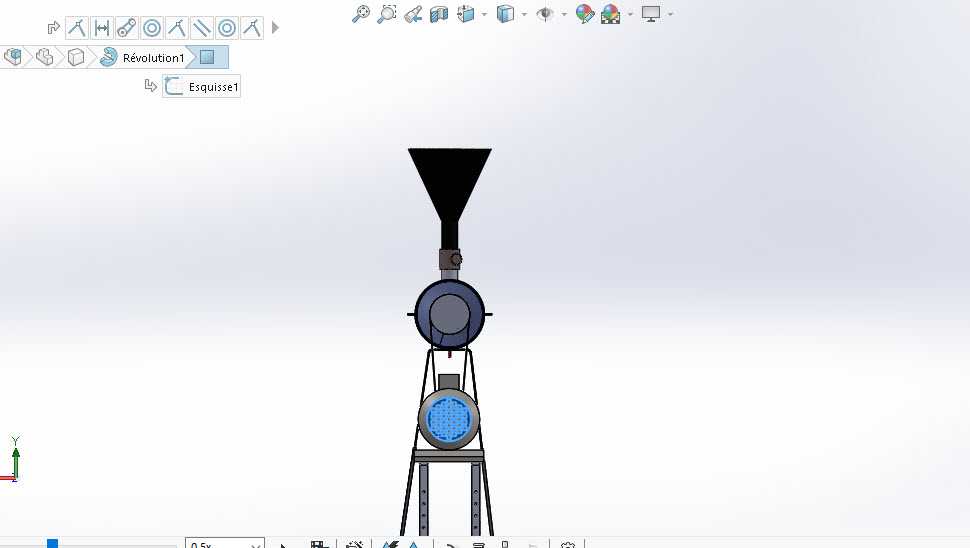

　　这套小型卧式螺杆挤出装置，主要面向实验室场景下的小批量物料混炼、挤出成型试验，也可用于小规格碳纤维预浸料、改性塑料粒的试制环节，区别于工业量产线的大型挤出设备，整体结构紧凑，占用操作台面空间小，适配院校材料实验室、小型新材料研发工作室的日常测试需求。装置核心的挤出筒体采用卧式倾斜布置，筒体外部包裹蓝色保温隔热层，避免作业过程中筒体表面高温烫伤操作人员，同时减少热量损耗维持筒内温度场稳定，筒体出料端做了收口设计，可根据试验需求快速更换不同口径的出料模头，适配不同直径的挤出样条制备。筒体上方的黑色漏斗式进料斗采用大口径敞口设计，方便人工投料，料斗与筒体衔接处做了快拆结构，可快速拆卸清理残留物料，避免不同批次物料混料影响试验结果。

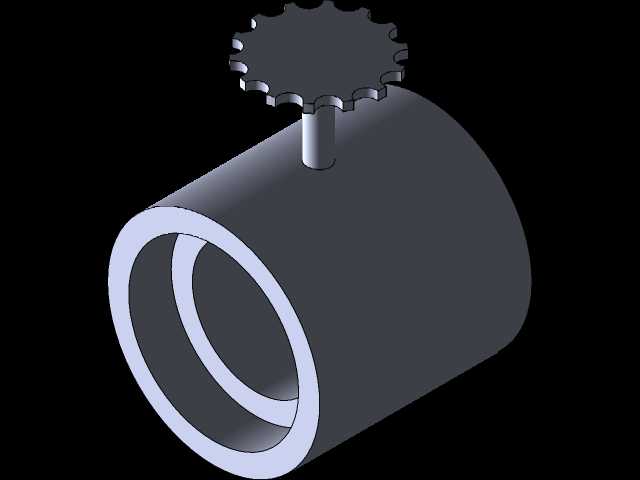

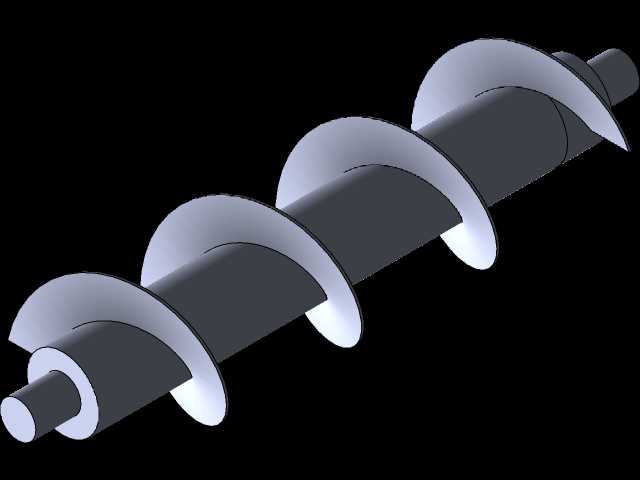

　　传动端采用分体式支架支撑，驱动电机通过独立的三脚支架固定，与筒体支架形成稳定的三角支撑结构，抵消螺杆转动过程中产生的径向振动，电机输出端与螺杆通过联轴器直连，减少传动环节的动力损耗，两个支架的支脚均采用可调高度结构，可根据安装台面的平整度微调水平度，保证螺杆与筒体的同轴度，避免螺杆转动过程中刮蹭筒体内壁。从安装边界来看，装置整体长度控制在1.2米以内，进料斗顶端距离安装台面高度不超过0.7米，无需额外做地基固定，直接放置在稳固的实验台面上即可开展作业，两侧预留的操作空间仅需0.3米即可满足日常换模、清理的操作需求。设计过程中优先考虑了实验场景下的频繁拆装需求，所有紧固件均采用标准件，易磨损的螺杆衬套做了模块化设计，

　　可单独更换降低维护成本，料斗、筒体、电机三个核心模块之间均采用快装接口，无需专用工具即可完成整机拆解，方便搬运和存放。装置的支撑腿做了防滑处理，底部套有防滑橡胶垫，减少作业过程中的位移和振动传递，筒体与支架的连接位置设置了隔热垫块，避免筒体高温传导至支架导致操作人员误触烫伤，进料斗的倾斜角度经过反复校核，保证颗粒状、短切纤维类物料可以依靠自重顺利进入螺杆进料段，不会出现架桥堵料的问题。
