小型电动代步车后轮悬架与座椅结构设计

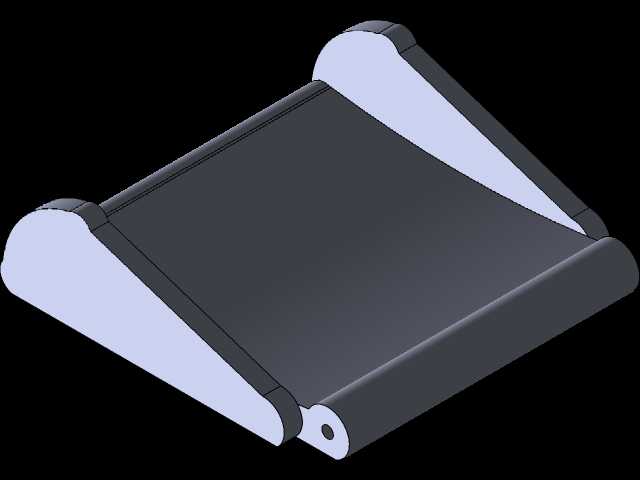

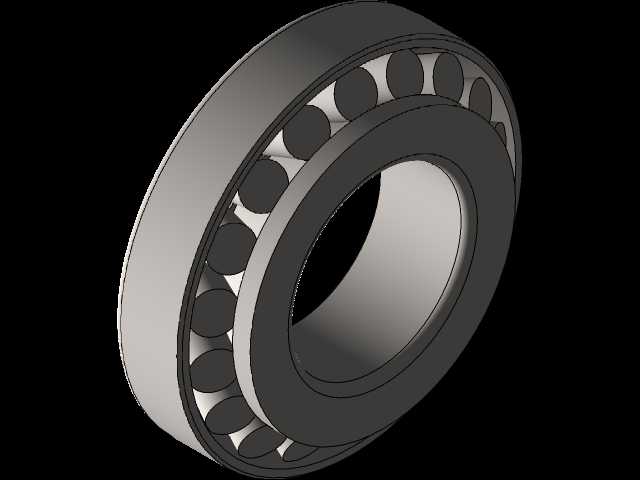

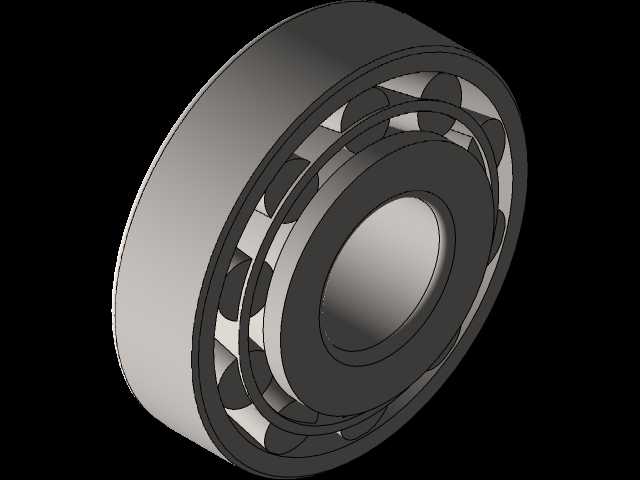

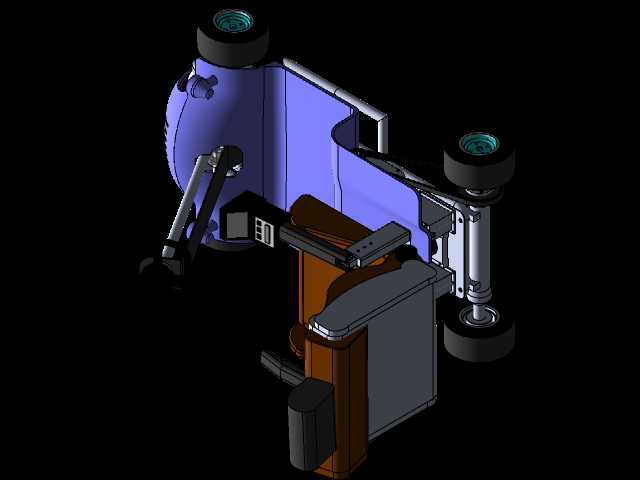

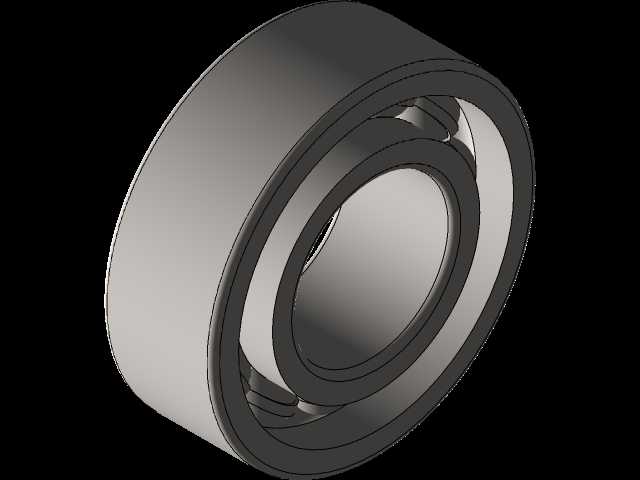

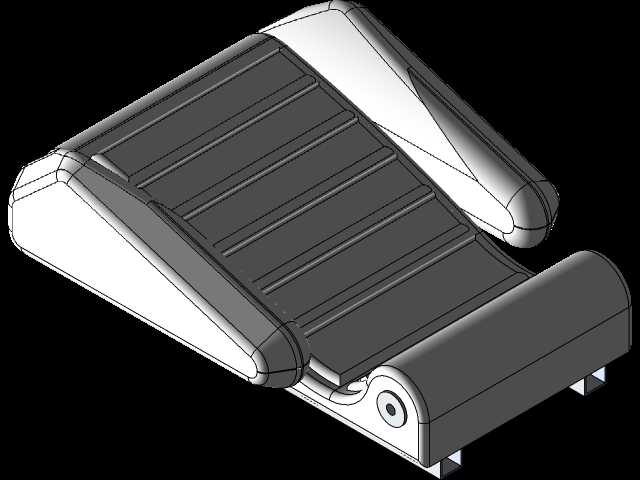

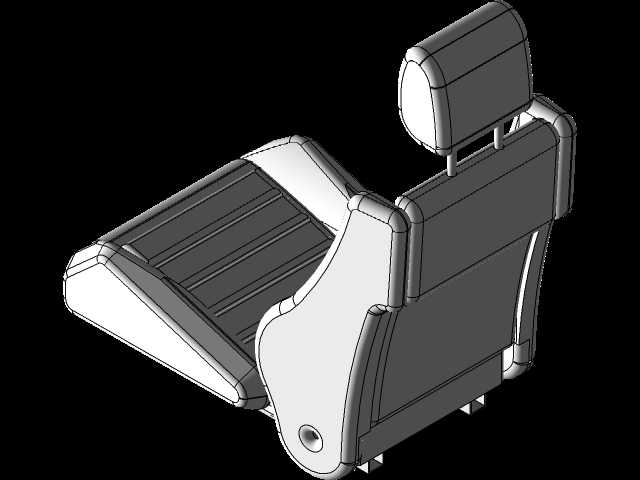

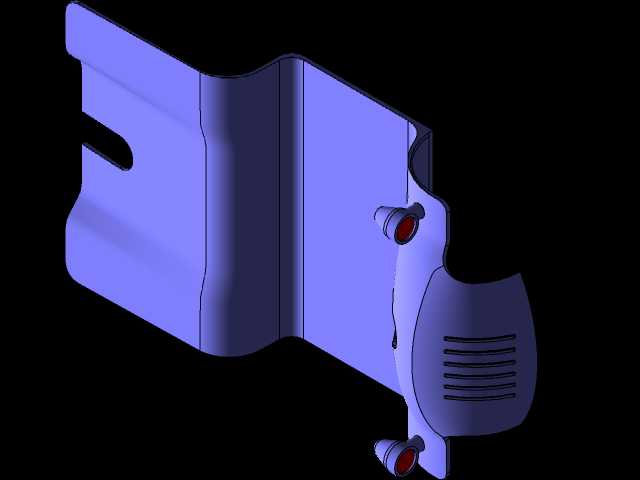

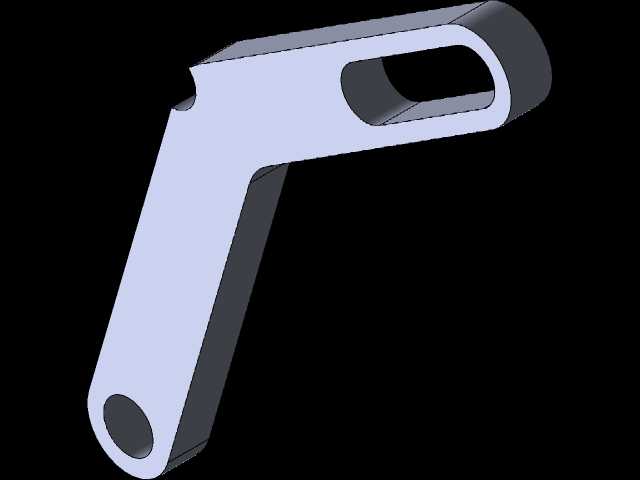

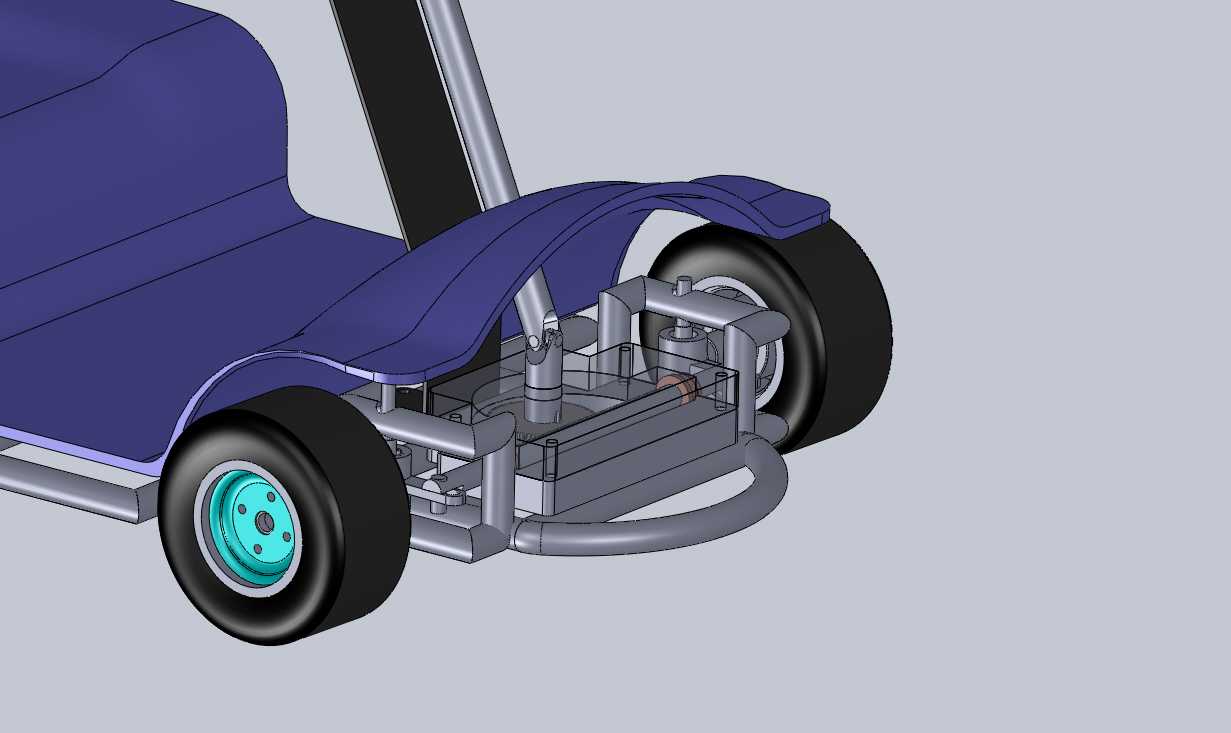

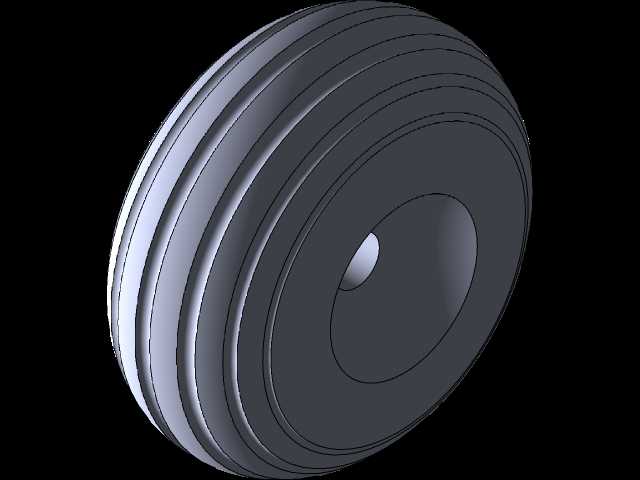

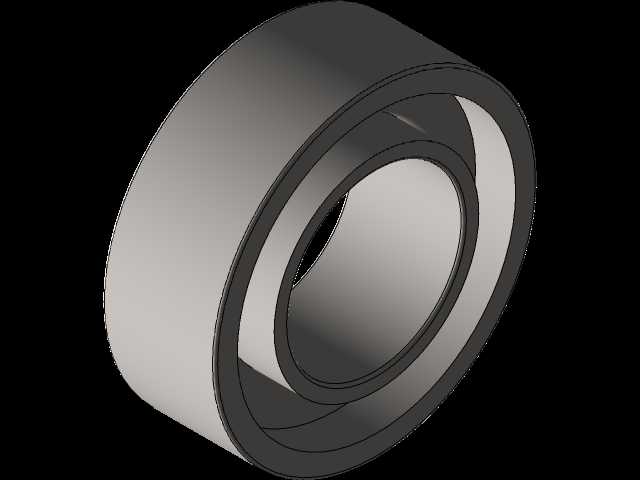

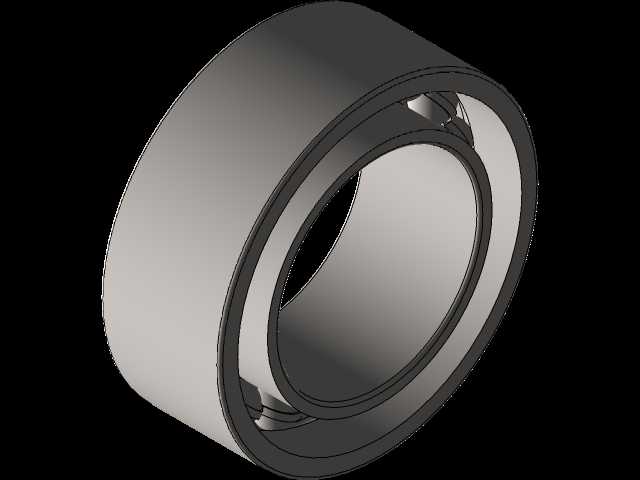

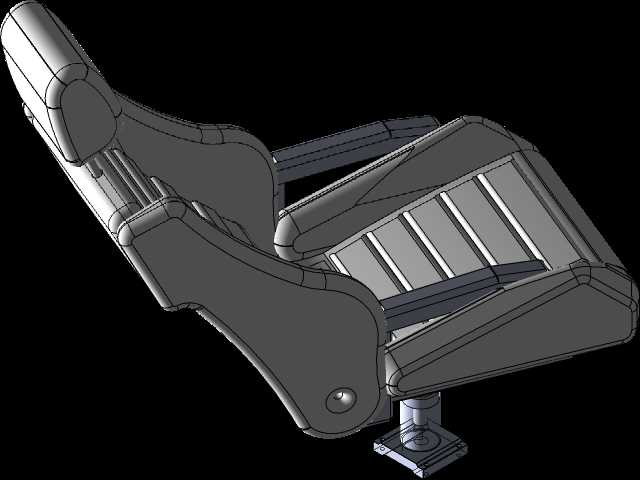

　　该结构面向短途低速代步场景设计，主要适配社区通勤、园区巡检、厂区短途转运等低速出行需求，整体结构围绕紧凑化、轻量化的使用要求搭建，兼顾日常使用的维护便利性与行驶稳定性。从结构布局来看，后轮采用独立的双轮支撑架构，轮组搭配深沟球轴承作为转动支撑，轮辋采用分体式压装结构，轮胎选用实心橡胶材质，避免充气轮胎在复杂厂区路面出现爆胎、慢撒气等问题，适配非铺装硬化路面的日常通行需求。悬架部分采用摆臂式支撑结构，摆臂与车架之间通过销轴连接，预留了足够的摆动行程，可过滤路面传递的小幅颠簸，轮拱上方设置一体式弧形挡泥板，挡泥板与车架采用螺栓硬连接，覆盖轮胎上半周区域，可阻挡行驶过程中带起的泥水、碎石飞溅到座椅区域。座椅采用一体化曲面成型设计，

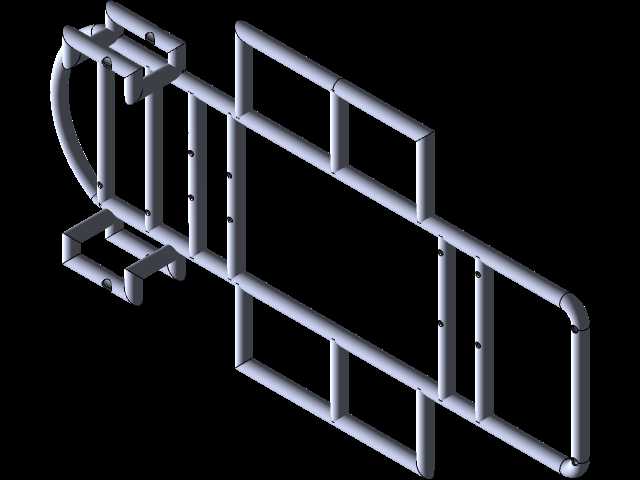

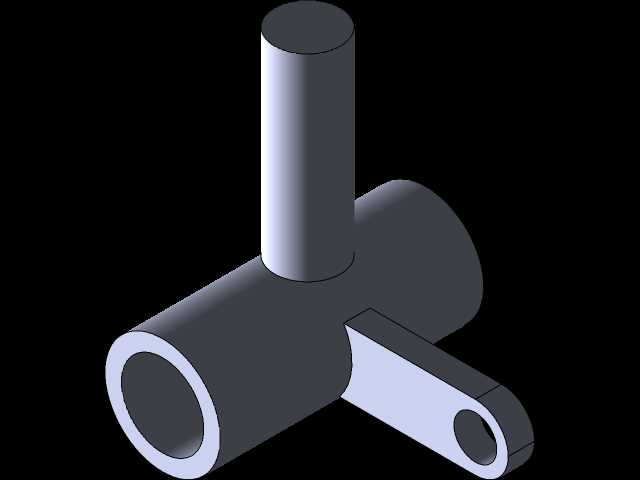

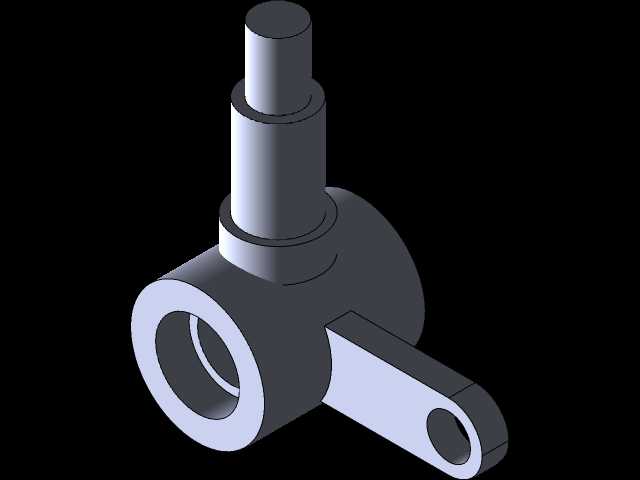

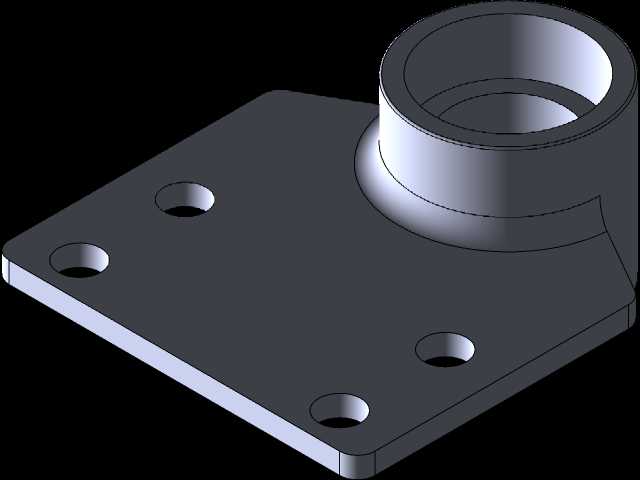

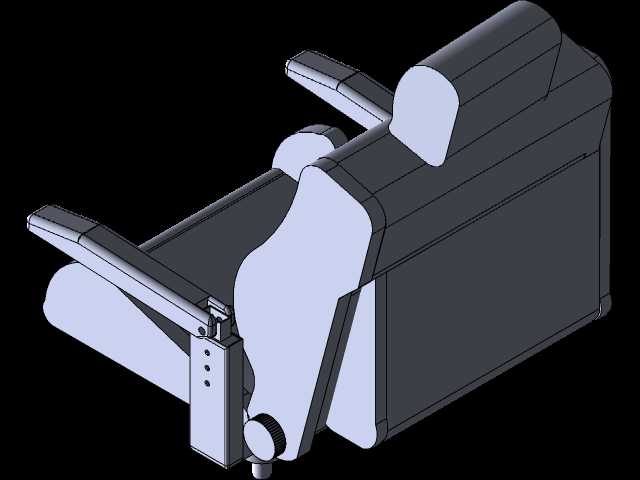

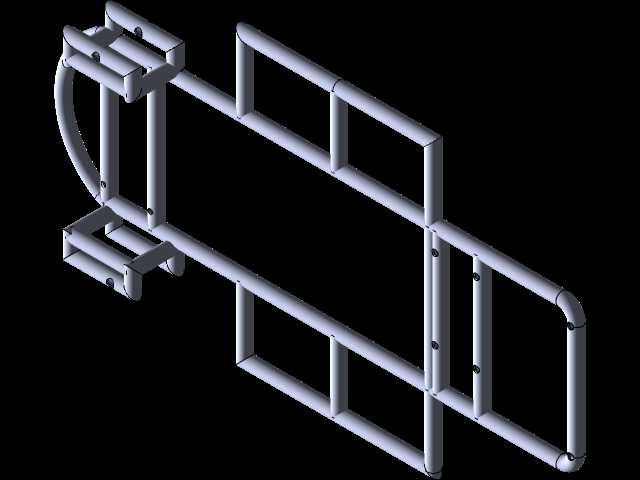

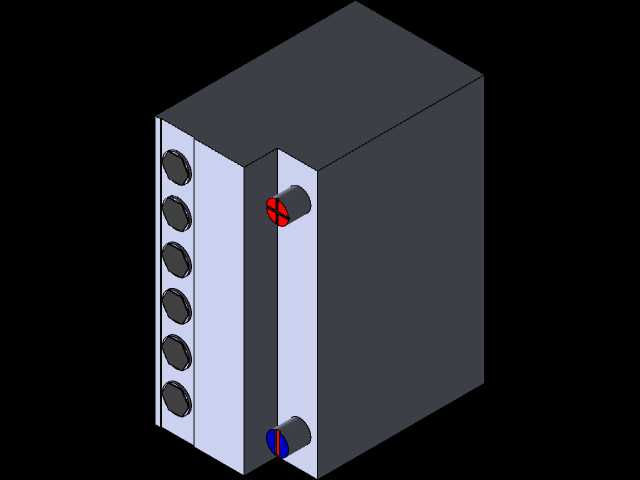

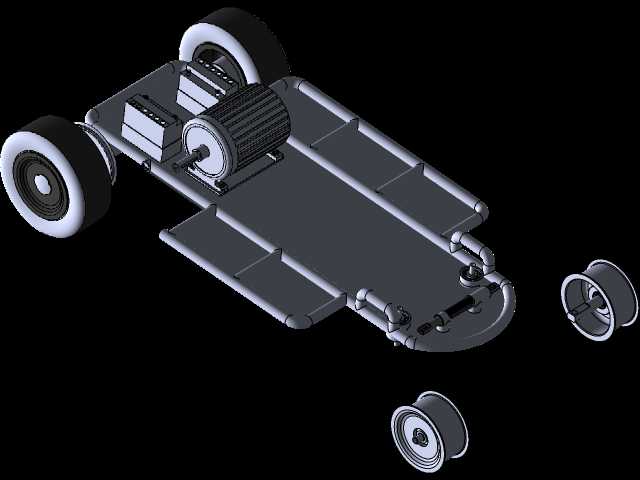

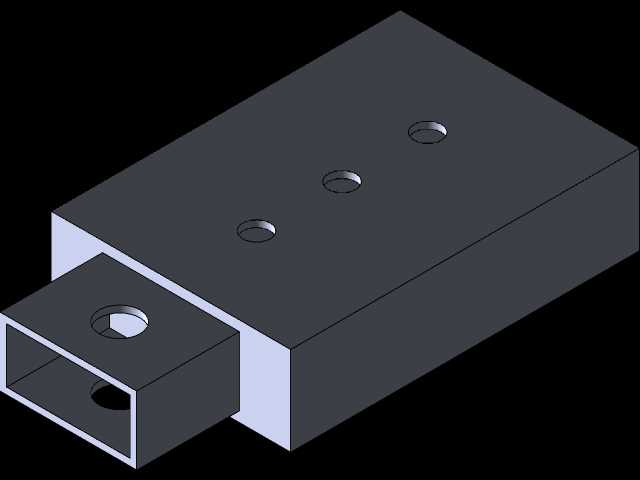

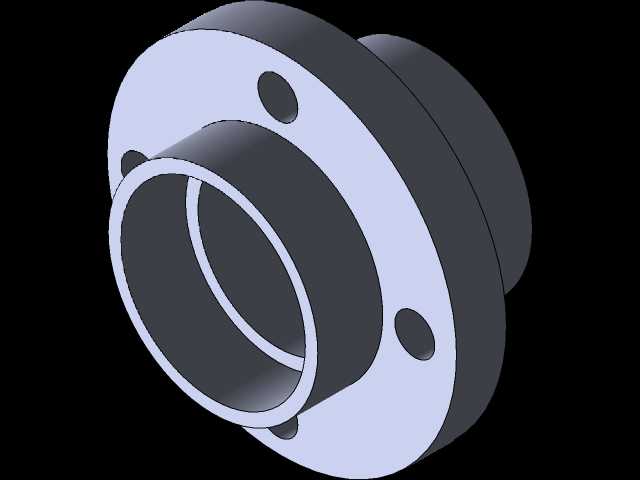

　　座面与靠背做了符合人体坐姿的弧度处理，内部预留了安装软垫的卡槽，座椅底部直接与主车架焊接固定，承托骨架采用矩形钢管拼焊而成，可承受常规成人乘坐的载荷要求，靠背侧方设置竖向支撑管，可后续加装扶手、遮阳棚等拓展配件。车架主体采用矩形钢管拼焊成型，前部设置弧形防撞梁，防撞梁采用圆管弯制而成，突出于车架前端，可在低速碰撞时吸收部分冲击能量，保护车架内部的电池、电控安装区域。电池安装位设置在座椅下方的车架空腔内，空腔四周设置安装螺柱，可适配常规铅酸电池或锂电池组的固定需求，电控模块安装位紧邻电池仓，预留了走线槽位，可简化整车布线流程。转向立柱从车架前部向上延伸，立柱与车架之间设置转向轴承座，可实现前轮的转向动作，立柱上端预留了车把安装位，

　　可适配通用型代步车车把组件。从安装边界来看，整体后轮轮距控制在合理范围内，可保证低速转向时的车身稳定性，整车宽度满足非机动车道通行的尺寸要求，座椅高度适配普通成年人的腿部放置角度，上下车无需大幅度抬腿，适合中老年群体日常代步使用。结构设计过程中充分考虑了零部件的通用化率，轮组、轴承、连接螺栓等均采用市面通用标准件，后期维护更换无需定制特殊配件，可大幅降低后期使用成本。各连接部位的焊缝均做了圆角处理，避免应力集中导致的车架开裂问题，所有外露的金属边缘均做了钝边处理，防止组装、使用过程中出现划伤风险。
