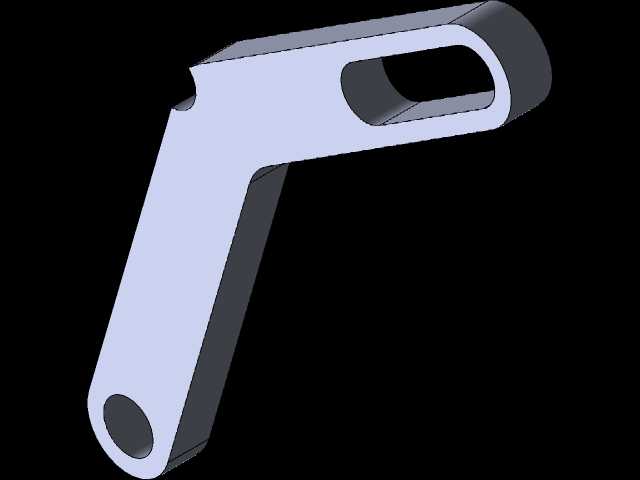

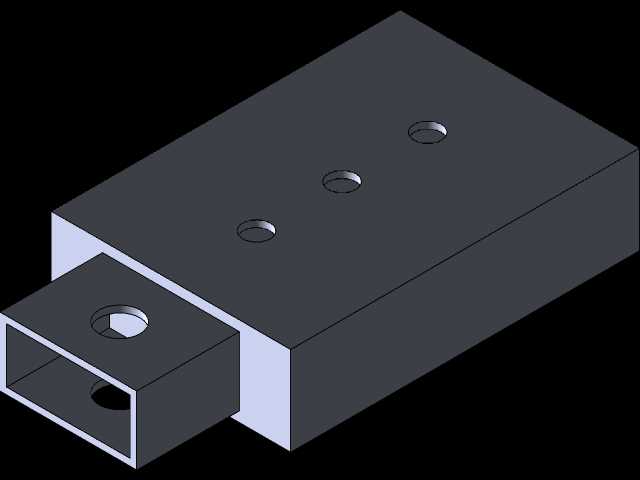

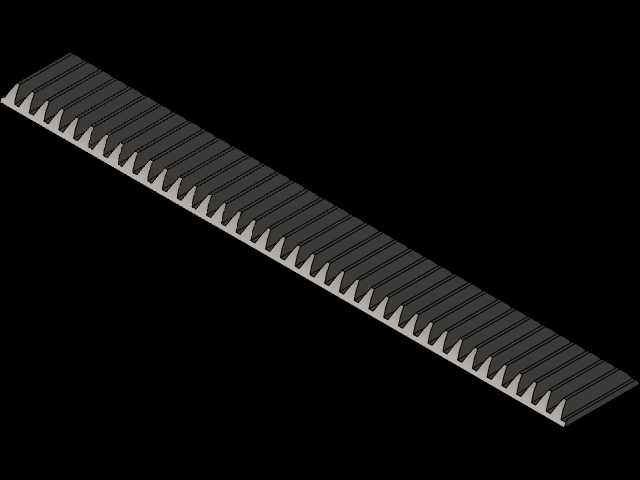

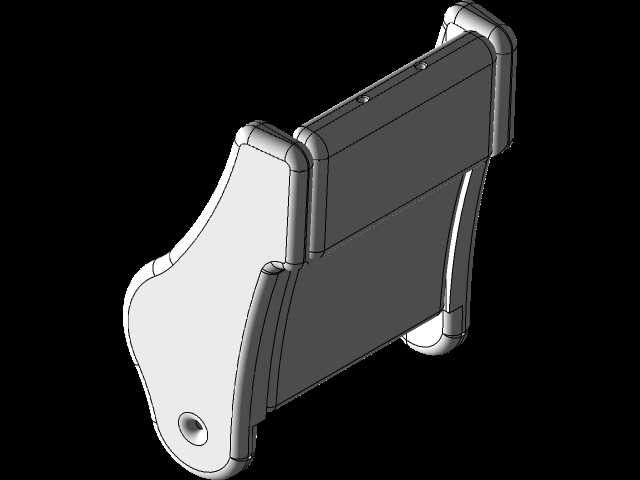

长条形带铰接孔连接支撑结构件

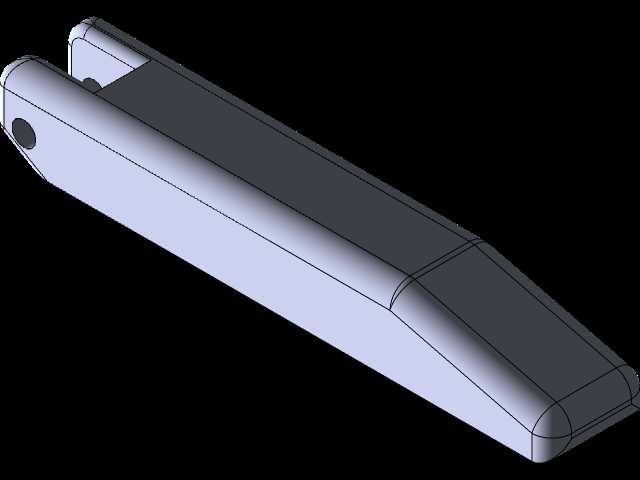

　　这类带端部铰接孔的长条形支撑连接构件，常应用在需要实现小幅摆动、铰接传动的机械结构场景中，比如小型工装的活动压臂、输送线侧部的导向摆杆、户外设施的活动支撑臂等位置，承担力传递与活动连接的双重作用。从结构设计来看，构件整体采用变截面长条形构型，靠近铰接端的部分厚度更大，是为了匹配铰接孔处的应力集中特性，避免销轴传动过程中孔位周边出现应力开裂；向末端延伸的过程中截面逐步收窄，在保证整体抗弯强度的前提下尽可能降低构件自重，减少活动过程中的惯性负载。端部的铰接孔采用通孔设计，孔边做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配销轴时起到导向作用，避免装配过程中刮伤销轴表面的镀层或者配合面。构件的主体棱边都做了小圆角过渡，

　　没有尖锐的直角结构，一方面是消除热处理过程中的应力集中点，降低构件淬火后出现开裂的风险，另一方面也能避免装配、调试过程中尖锐棱边划伤操作人员。从安装边界来看，铰接端的双凸耳结构间距需要严格匹配对接构件的安装耳片厚度，装配后两侧保留0.1到0.2mm的间隙，既保证铰接转动的灵活性，也不会出现轴向窜动过大的问题；构件的整体长度需要匹配活动行程要求，末端的安装面可以根据实际使用需求加工螺纹孔或者焊接连接片，用来固定末端的执行元件或者接触块。设计这类构件的时候，需要先核算铰接位置的最大径向载荷，根据载荷大小选择对应的材料牌号，常规轻载场景可以选用普通碳素结构钢做表面发黑处理，中等载荷场景可以选用合金结构钢做调质处理，

　　重载或者有腐蚀的场景则需要选用不锈钢材料或者做表面镀锌、镀硬铬处理。建模过程中需要重点关注铰接孔的同轴度公差，双凸耳上的两个孔如果同轴度超差，装配后会出现销轴卡滞、转动阻力大的问题，长期使用还会出现偏磨，大幅缩短构件的使用寿命；另外变截面位置的过渡圆角需要平滑过渡，不能出现折线或者台阶，避免应力集中导致构件在受冲击载荷时从变截面位置断裂。这类构件在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，降低转动过程中的磨损，延长维护周期，日常巡检时只需要定期在铰接位置加注润滑脂，检查销轴的防松结构是否完好即可，不需要复杂的维护操作。
