双驱龙门式平面加工工作台结构设计

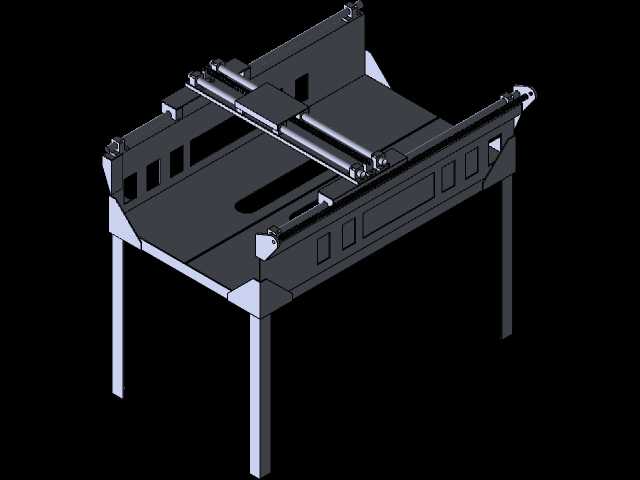

　　这款龙门式工作台结构，最初是面向平面类工件的自动化加工作业场景开发，可适配非金属板材的铣削、划线、涂覆等多类工序需求，在广告标识加工、小型木工板材开料、教学实训设备开发等场景都有较高的适配性。整体结构采用双侧立柱支撑横梁的龙门布局，区别于单悬臂式工作台，这种双侧支撑的结构能大幅降低横梁伸出端的挠度变形，在横梁全行程移动过程中，可保持更稳定的运动精度，避免单侧受力带来的运行抖动问题。

　　从结构设计逻辑来看，机架部分采用方管焊接框架作为主体承载结构，底部设置四个可调式支撑脚，可在安装时根据地面平整度调整整机水平，抵消地面不平带来的机架应力变形，安装时需预留左右两侧传动组件的维护空间，整机宽度方向的安装边界需比机架本体宽出200mm以上，深度方向需预留前后进料的操作空间，高度方向可根据作业人员的操作习惯调整支撑脚高度，适配站立作业的人机工程需求。横梁部分采用铝型材拼接与钢板加强的组合结构，既保证横梁的整体刚性，又能控制整机自重，降低传动系统的负载。

　　传动系统采用双侧同步带传动配合直线导轨导向的方案，X轴方向的两根直线导轨分别安装在两侧立柱的顶面，传动带轮组对称布置在导轨两端，保证横梁移动时两侧受力均匀，避免横梁运行过程中出现卡滞或偏斜；Y轴导轨安装在横梁正面，搭载可沿横梁移动的作业滑台，滑台的安装面预留了标准的安装孔位，可根据实际作业需求搭载不同的作业执行头，无需额外改制连接结构。工作台面采用整块平整钢板铺设，台面预留了T型槽安装位，可通过压块快速固定待加工工件，台面下方设置有落料槽，加工产生的碎屑可通过槽体落入下方收集区域，减少台面积屑对加工精度的影响。

　　设计过程中重点校核了横梁在全行程位置的变形量，通过在横梁背部设置加强筋结构，将滑台移动到横梁中点时的最大挠度控制在0.05mm以内，满足常规平面加工的精度要求；所有导轨安装面都设计了可调式镶条结构，设备长时间运行出现导轨间隙后，可通过调整镶条螺丝重新预紧，无需整体拆卸导轨组件，大幅降低后期维护的难度。整机的走线全部采用拖链内置布置，避免线缆外露在运动区域，防止设备运行过程中线缆被拉扯磨损，提升设备运行的可靠性。
