盘式齿轮箱端盖结构三维设计

　　这款盘式齿轮箱端盖结构，主要应用于中小功率闭式齿轮传动箱体的端部封装场景，常见于轻工输送设备、小型机床进给箱、农用机械传动单元的箱体配套设计中。从实际使用场景来看，该零件承担着箱体端部密封、轴承外圈轴向定位、阻挡箱内润滑油外泄、阻隔外部粉尘杂质侵入传动腔的核心作用，是齿轮箱总成中不可或缺的固定类结构件。

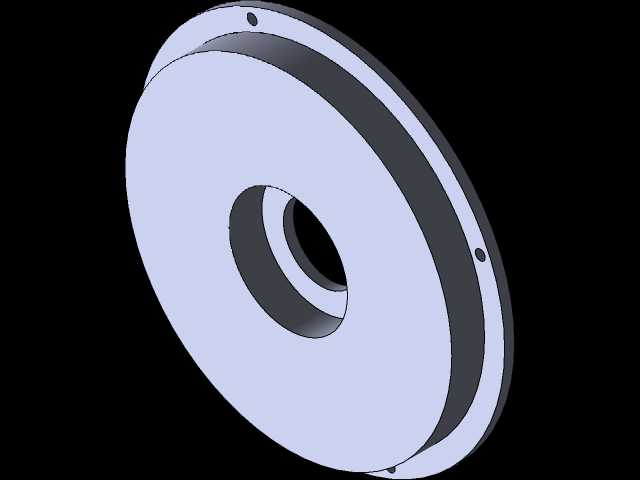

　　设计过程中优先考虑了安装适配性，整体采用阶梯圆盘式构型，外圆与箱体端部的止口采用过渡配合公差，保证装配后同轴度偏差控制在合理范围内，避免后续轴系运转出现偏磨问题。端盖中心的阶梯通孔为输出轴的穿越预留了足够间隙，孔壁可根据实际使用需求加装油封或毛毡密封件，适配不同润滑工况下的密封要求。端盖本体上预留的两个对称小孔为安装定位孔，可穿入内六角螺钉将端盖牢牢固定在箱体端面，孔位的位置度公差经过校核，保证装配时螺钉可顺利穿入箱体对应螺纹孔，不会出现别劲、装配应力集中的问题。

　　从结构强度角度考量，端盖的壁厚经过受力验算，既可以承受轴承运转时传递的轴向窜动力，也能避免壁厚过大造成的材料浪费、整机重量冗余问题。阶梯式的盘面设计一方面可以加强端盖自身的结构刚性，减少薄圆盘件加工、装配过程中的翘曲变形，另一方面台阶面可直接作为轴承外圈的轴向定位面，省去额外的定位挡圈零件，简化装配工序。

　　在安装边界层面，该端盖的外圆直径、止口深度、中心孔直径、安装孔孔距均按照常规中小型齿轮箱的通用安装尺寸设计，可直接适配同规格的标准深沟球轴承或圆锥滚子轴承的外圈定位需求，无需对箱体端部结构做额外修改即可完成替换装配。盘面的非配合面做了平整化处理，既可以减少加工时的走刀量，也能避免积留油污、杂物，日常设备维护时擦拭清理更为便捷。实际建模过程中对各过渡圆角做了统一处理，避免尖锐棱角造成的应力集中，同时也符合机械加工的工艺要求，减少刀具加工时的崩损风险。
