无心磨床自动上下料产线布局设计

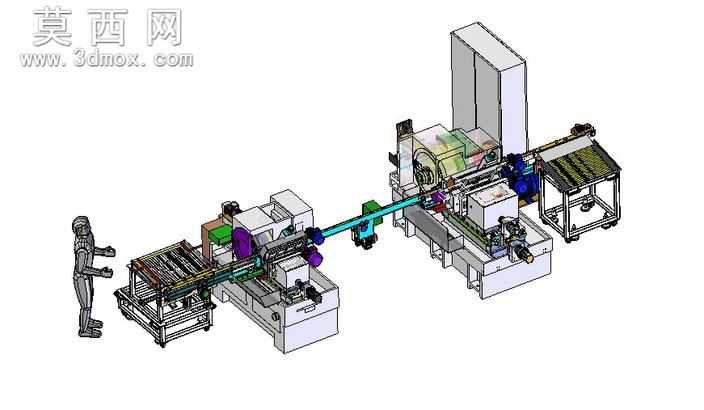

本套三维模型围绕无心磨削加工的全自动化作业需求完成产线整体布局设计，建模过程中严格遵循机械加工产线的实际作业逻辑，对各功能单元的空间位置、衔接关系、作业动线进行了1:1比例的还原。模型整体采用模块化建模思路，将整套产线拆分为人工上料接驳台、工件输送线、无心磨床主机、工件定位扶正机构、加工完成件出料台五大核心模块，每个模块都完成了独立的结构建模，既可以单独查看单个部件的细节结构，也可以完整呈现整套产线的协同作业逻辑。在材质与渲染表现上，模型对不同功能部件做了明确的材质区分：设备机架部分采用哑光铸铁材质表现，凸显工业设备的厚重稳定感；输送导轨、定位夹具等运动部件采用亮面金属材质，清晰区分运动与固定结构；安全防护外罩采用半透明亚克力材质，既可以直观展示设备内部的结构布局，也还原了真实产线的安全防护设计；操作按钮、动力电机等附属部件则采用对应工业标准色进行渲染，让整套模型的视觉表现更贴近真实生产场景。从结构设计来看，产线布局充分考虑了无心磨床的加工特性：上料端设置的接驳台预留了人工上料的操作空间，搭配限位挡块实现待加工工件的整齐排布；长距离输送线采用同步带传动结构，搭配等距分布的工件卡座，保证工件输送过程中姿态稳定，不会出现偏移掉落的问题；磨床进料端设置的扶正机构可以对输送到位的工件进行二次姿态校正，保证工件精准进入磨削工位，避免因进料偏差导致的加工精度问题；出料端的接料台设置了倾斜导料结构，加工完成的工件可以顺着导料面滑入收料区域，无需人工额外整理。整套布局设计在保证加工效率的前提下，尽可能压缩了产线的横向占用空间，同时预留了足够的设备维护、操作通道，操作人员可以在不跨越输送线的前提下完成设备调试、工件补料、异常处理等操作，完全符合机械加工车间的安全生产规范。模型还对产线的作业流程进行了逻辑适配，从人工上料、自动输送、定位扶正、磨削加工到自动出料的全流程无干涉，各运动部件的运动行程都经过模拟验证，不会出现结构碰撞、动线冲突的问题，能够为无心磨床自动化改造、产线规划方案提供直观的三维参考，也可用于自动化加工课程的教学演示案例。
