立式钣金设备防护外壳结构设计方案

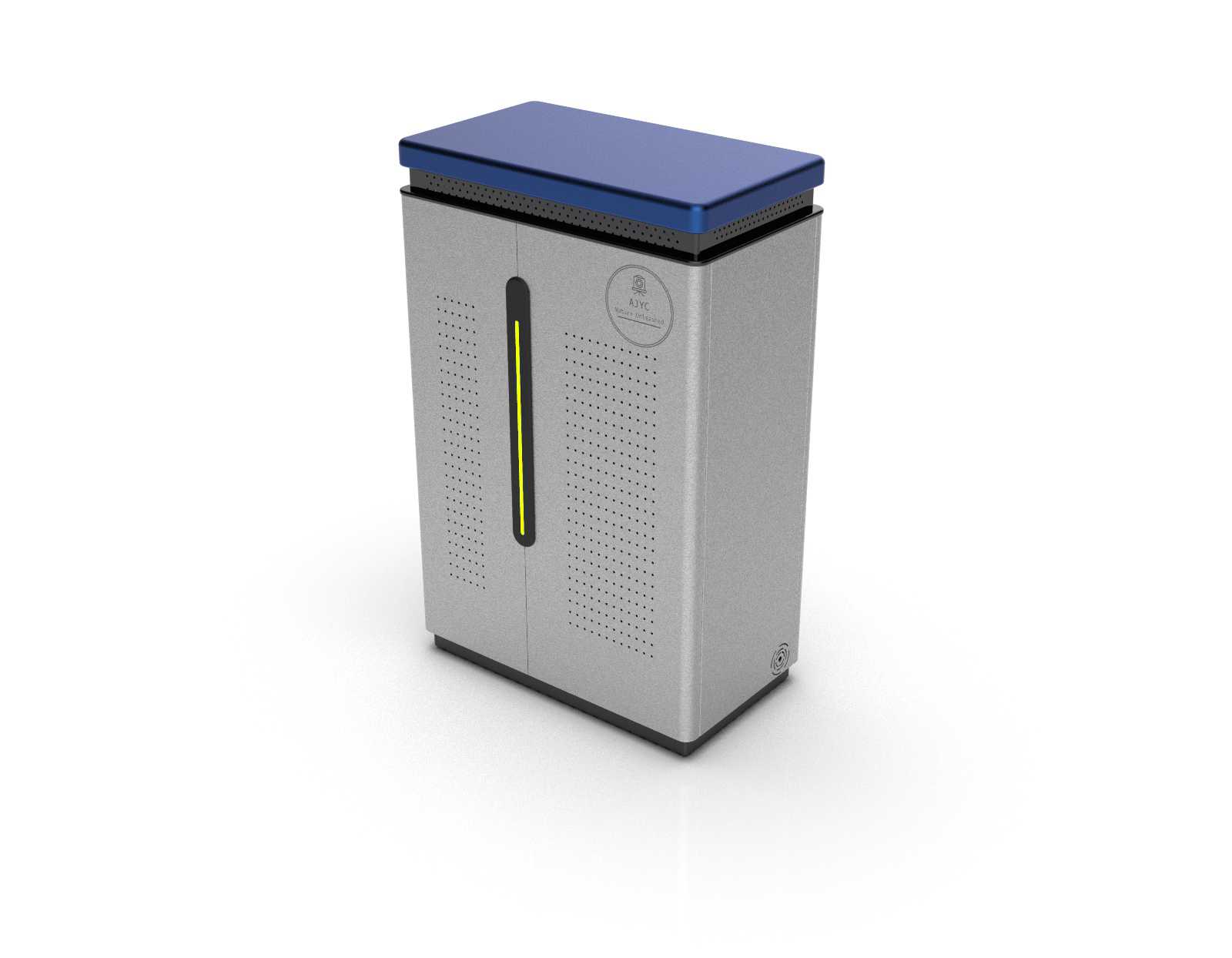

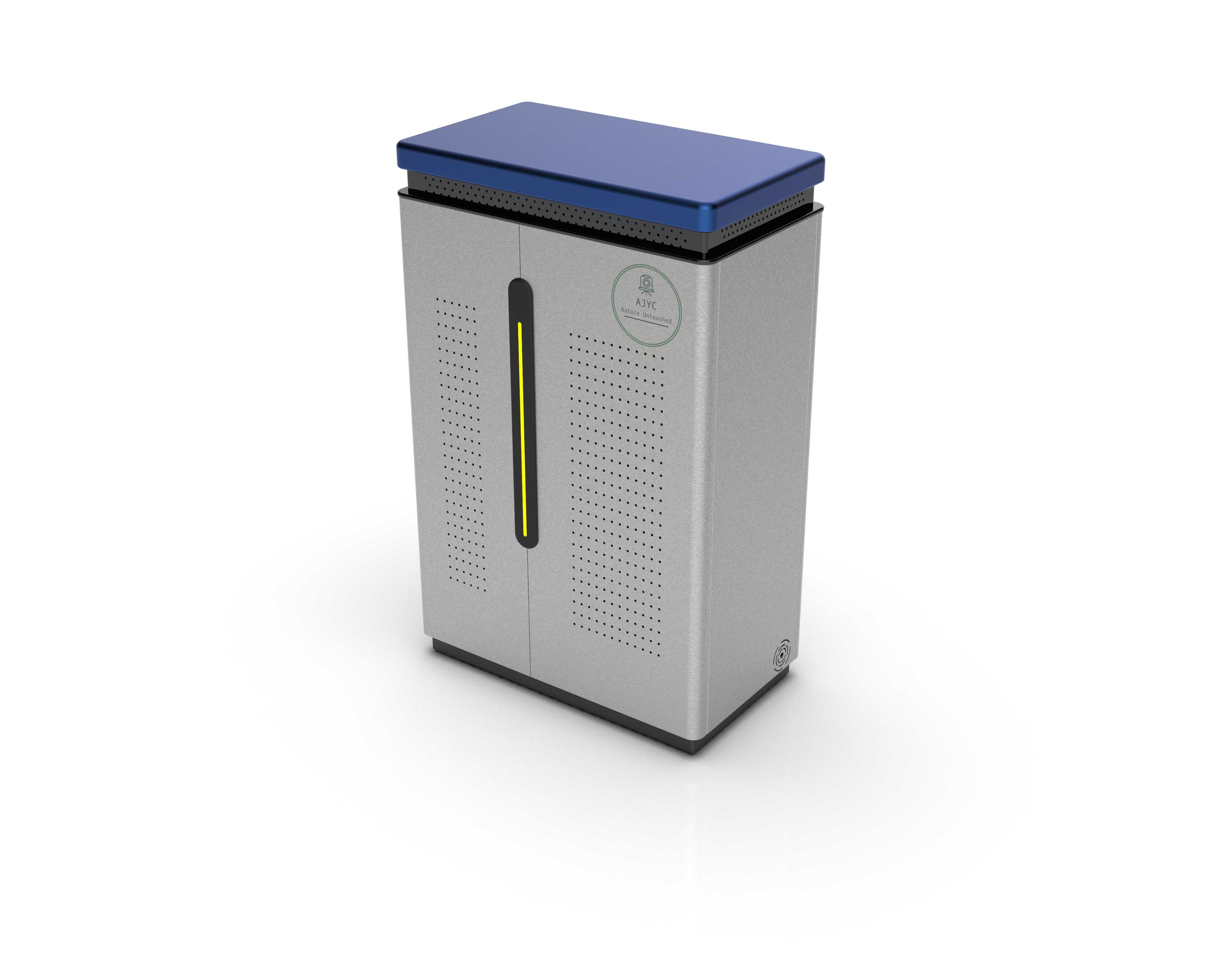

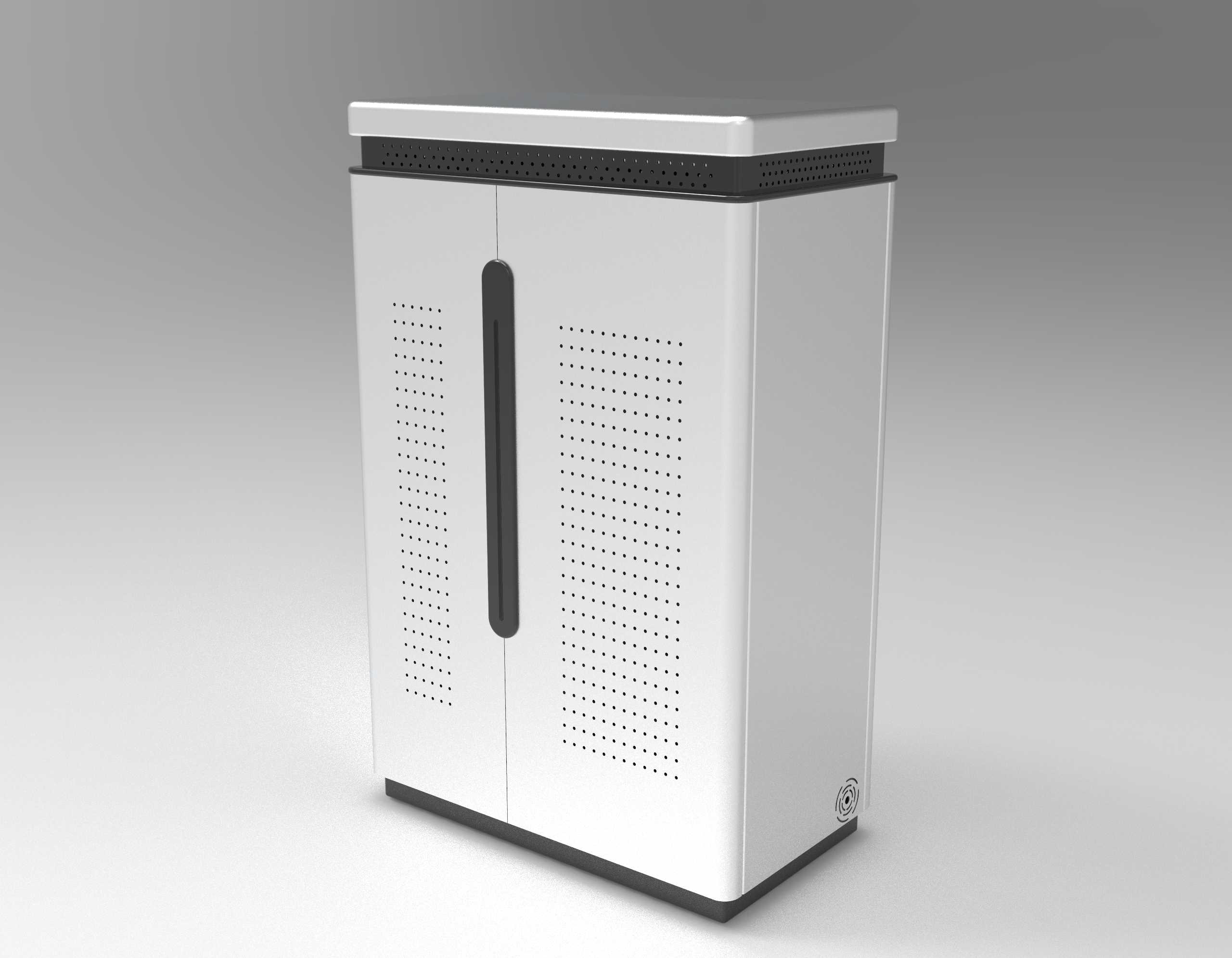

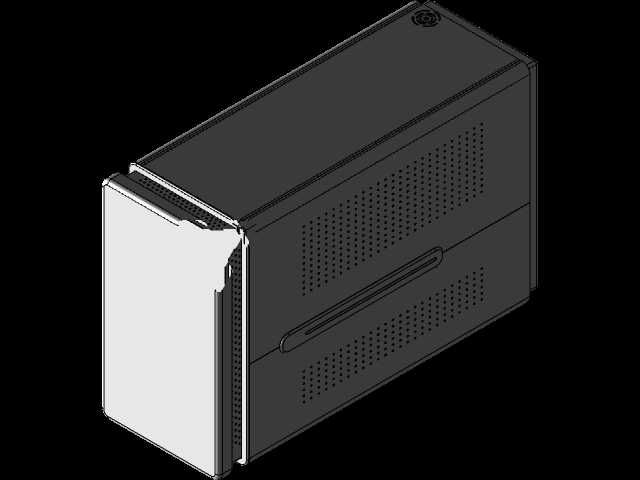

　　这款立式钣金外壳主要面向中小型工业电控、环境监测、小型工控主机类设备的防护需求，在车间工位、实验室设备区、户外临时监测点等场景都能适配，核心作用是为内部核心元器件、功能模块提供物理防护，同时兼顾设备运行时的散热需求与运维操作的便捷性。从结构设计逻辑来看，整体采用长方体立式布局，占地面积小，能充分利用垂直空间，适合场地局促的安装场景，底部预留了10mm高度的支撑边，既可以避免外壳底面直接接触地面造成的锈蚀、磨损，也能为底部走线、通风预留间隙，安装时可直接通过底部预留的固定孔与地面或设备基座锁附，无需额外制作转接支架，适配常规的混凝土地面、金属机架台面等安装基面。外壳主体采用1.2mm厚度的冷轧钢板折弯拼接成型，

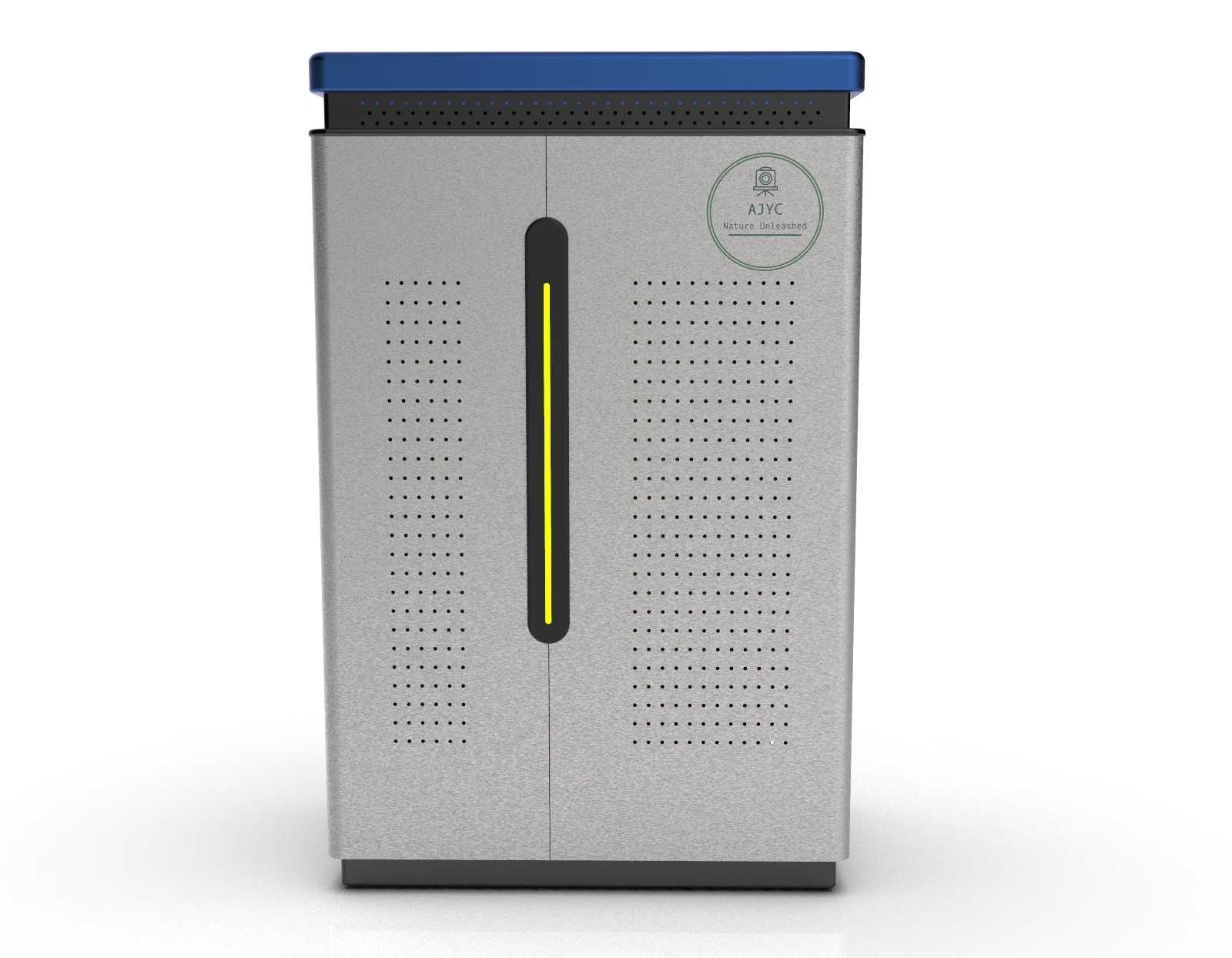

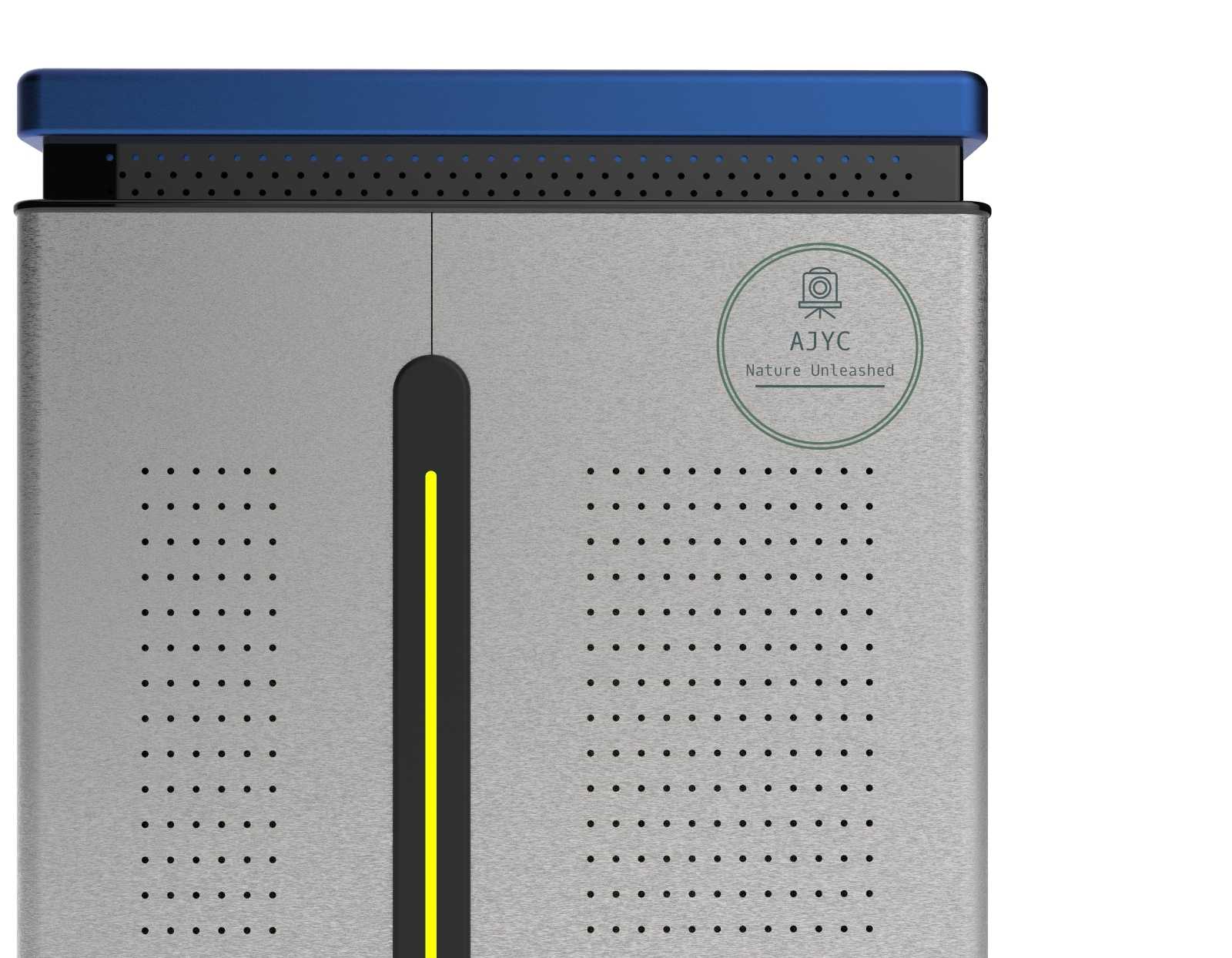

　　拼接处采用无缝焊接后打磨整平的工艺，整体结构刚性充足，在常规车间搬运、设备移位过程中不会出现明显形变，能承受侧面15kg以内的静压力而不发生凹陷，满足工业场景下的抗磕碰需求。正面两侧区域设计了阵列式冲孔散热区，冲孔直径3mm，孔间距8mm，开孔率控制在28%左右，既保证内部热量能通过自然对流顺利散出，又能阻挡直径大于3mm的异物进入壳体内部，满足IP3X的基础防护等级要求，适配多数无强淋水、无大量粉尘的室内工业场景。正面中部设置了长条形观察窗位，可根据实际需求嵌入亚克力透明板、状态指示灯条或者操作显示屏，无需二次开孔加工，能直接适配多数设备的状态显示需求，观察窗周边做了向内翻边处理，既提升了局部结构强度，也能避免安装时划手。

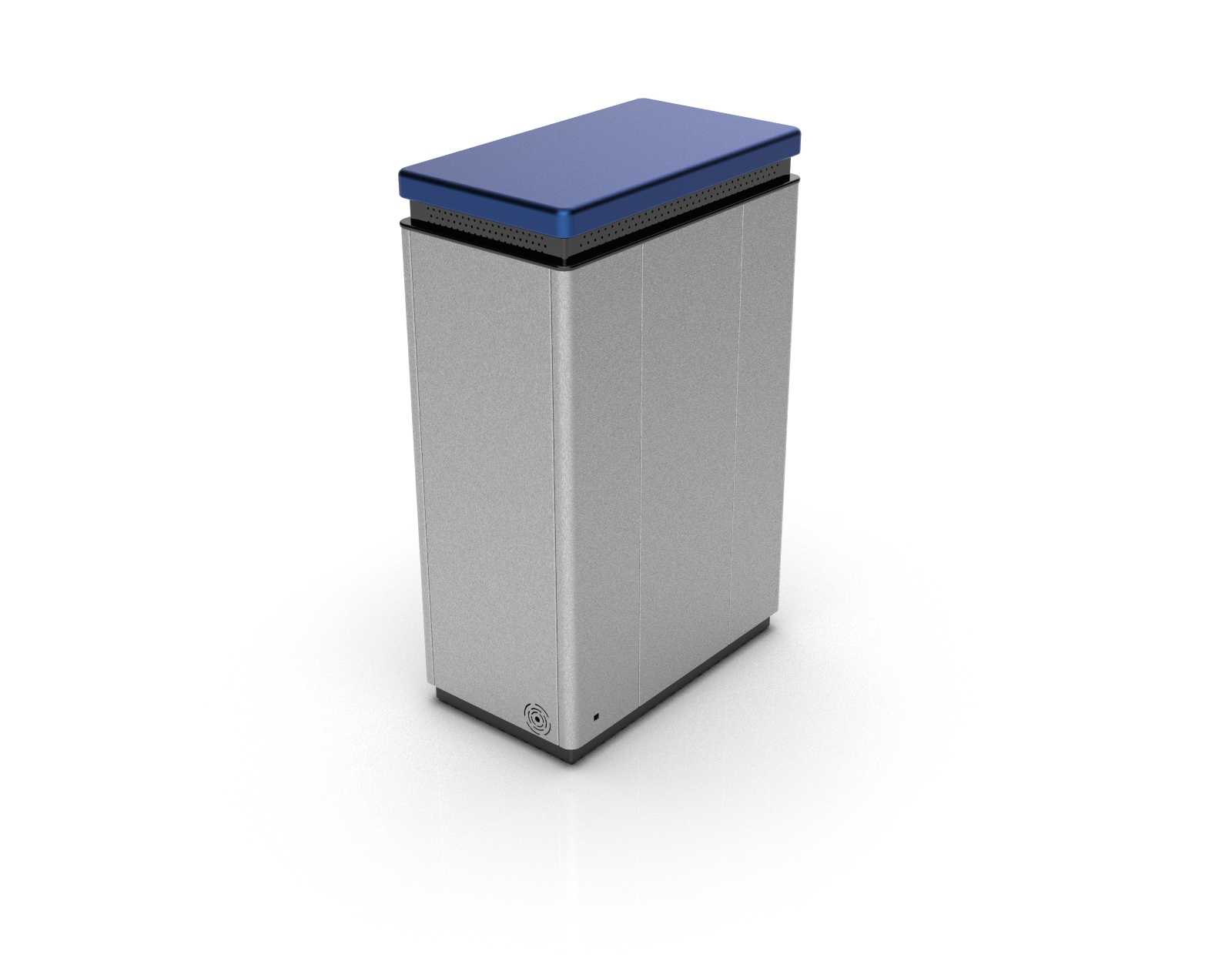

　　顶部采用独立的盖板设计，盖板边缘做了向下包边处理，包边高度20mm，能完全覆盖壳体顶部的拼接缝隙，避免顶部落尘、滴水直接进入壳体内部，顶部盖板通过四颗快拆螺丝与主体连接，运维时无需完全拆解壳体，只需拆下顶部盖板即可完成内部模块的上部接线、调试操作。壳体侧面预留了圆形的标识安装位，可直接丝印设备编号、品牌标识或者警示标识，无需额外粘贴铭牌，标识区域做了微凸处理，能避免搬运过程中摩擦造成标识磨损。壳体的门板采用内嵌式安装设计，门板与主体之间预留了均匀的1mm装配间隙，开合顺畅无卡顿，门板内侧预留了密封胶条安装槽，若应用在有防潮需求的场景，可直接加装密封胶条提升防护等级，无需修改主体结构。整体外形尺寸控制在宽400mm、深350mm、

　　高700mm的范围内，能容纳常规的19英寸标准机架安装模块，也可根据内部元器件布局调整内部安装筋条的位置，适配不同尺寸的功能模块安装，安装时侧面、背面都预留了走线孔位，可根据进线方向选择敲落对应孔位的盖板，无需现场开孔，大幅降低现场安装的工作量。
