工业用卧式交流异步电动机结构设计

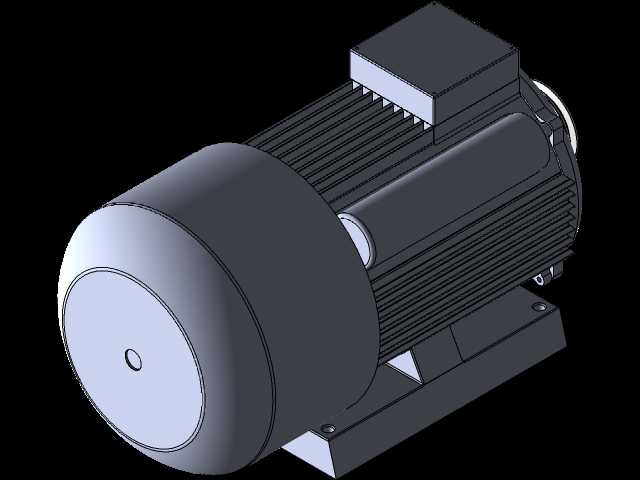

　　这款卧式交流电动机的三维结构，完全围绕工业现场的实际安装与运行需求搭建，建模过程中优先考虑了设备配套时的安装适配性，没有做多余的装饰性结构，所有特征都对应实际生产中的加工与装配逻辑。从应用场景来看，这类电机广泛适配风机、水泵、输送带、小型机床主轴等通用工业设备的动力输入需求，在轻工制造、冶金辅助、暖通配套、物料输送等产线环节都能见到同结构产品的身影，是工业传动系统里最基础也最核心的动力输出单元。

　　设计思路上，建模时优先还原了电机的散热逻辑：机壳外壁的轴向散热筋条做了等距排布，筋条高度从机壳中部向两端端盖方向逐步收窄，既保证电机运行时绕组产生的热量能通过筋条快速与空气对流交换，也避免筋条突出过多导致安装时与周边配套部件产生干涉。顶部的接线盒结构做了独立的腔体设计，与机壳主体的安装面预留了密封槽位置，对应实际生产中的密封圈装配需求，能避免车间内的粉尘、切削液溅入接线腔引发电路故障，接线盒的出线方向预留了多方向调整的结构余量，方便现场布线时根据走线位置调整接口朝向。

　　安装边界方面，底部的铸铁安装底座做了加厚处理，两个长条形安装孔的孔距按照通用工业电机的安装尺寸标准设定，能适配多数现有设备的电机安装位，不需要额外做安装板的二次加工。底座与机壳主体的连接位置做了加强筋过渡，能抵消电机启动、正反转切换时产生的扭矩冲击，避免长期运行后连接位置出现应力开裂。输出轴端的端盖结构做了止口定位设计，与设备端的连接法兰对接时能保证同轴度，减少轴系运行时的径向跳动，端盖上的轴承室位置严格按照标准轴承的安装尺寸建模，预留了润滑脂加注的通道空间，方便后期维护时补注润滑脂。

　　从功能特性来看，整个模型还原了电机的装配层级：前端盖、后端盖与机壳的连接孔位完全对齐，能直观看到螺栓连接的分布位置，风罩与后端盖的卡扣结构也做了还原，对应实际生产中风罩的快速拆装需求，方便后期清理散热风叶上附着的粉尘。输出轴的轴伸长度、键槽尺寸都按照通用配套标准设计，能直接匹配标准联轴器、皮带轮的安装需求，不需要对轴端做二次加工。建模过程中特意规避了不符合加工工艺的尖角结构，所有棱边都做了符合铸造工艺要求的圆角处理，和实际铸件的生产工艺完全匹配，结构设计人员可以直接参考这个模型的尺寸边界做配套设备的电机位设计，也能作为电机类产品建模的结构参考，理清卧式电机的内部装配逻辑与外部安装的尺寸约束。
