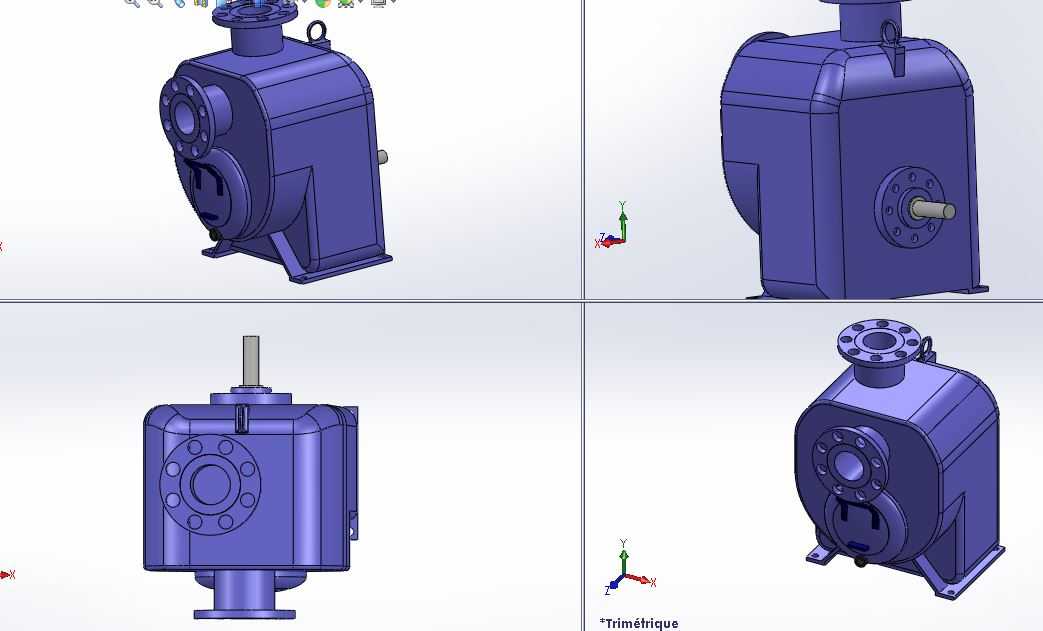

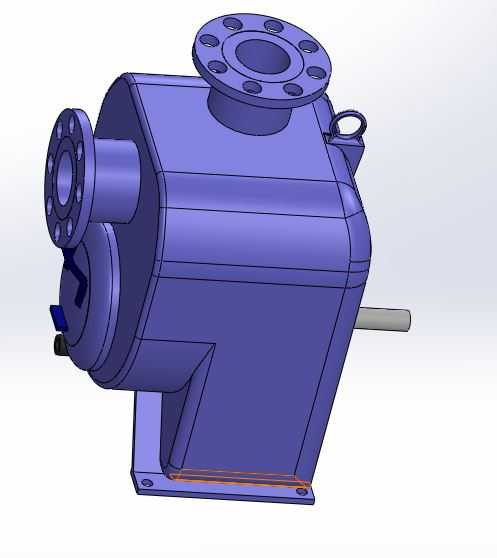

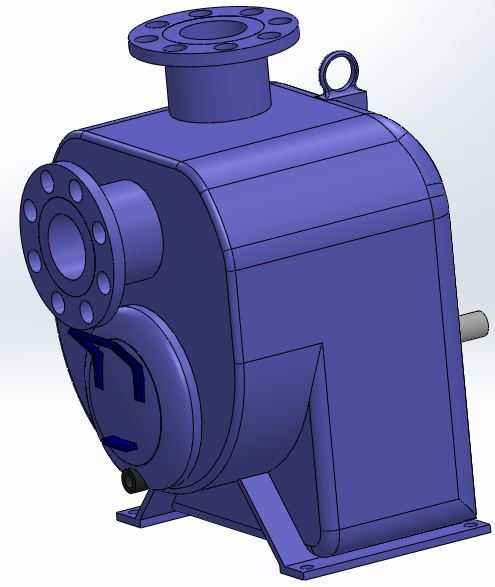

RT100型工业流体输送泵结构设计

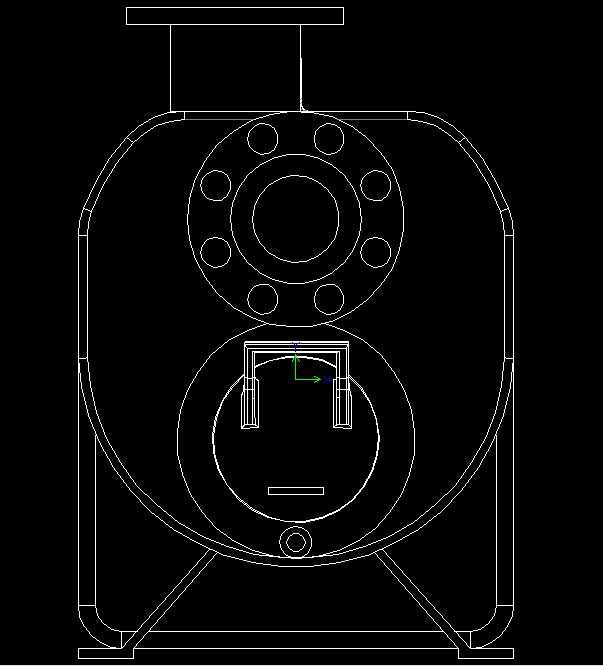

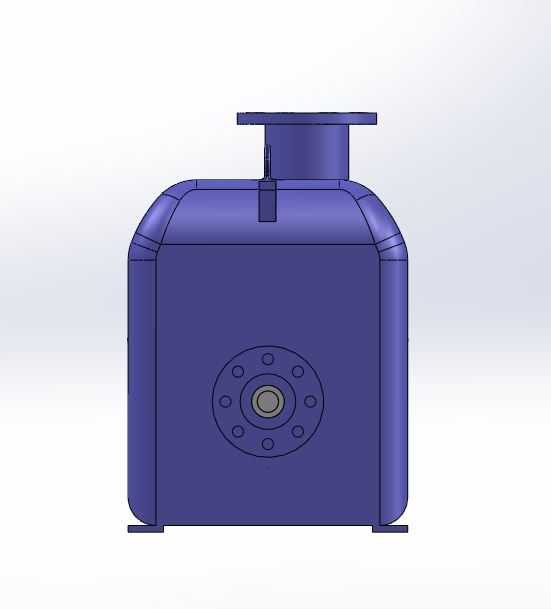

　　这款RT100型流体输送泵的结构设计，首先围绕工业场景中常规流体输送的工况需求展开，在化工流程配套、市政给排水支线、中小型生产循环水系统中都能适配，核心作用是为管路内的流体提供稳定的压头，克服管路沿程阻力与位差，实现介质的定向输送。从结构设计逻辑来看，整体采用一体化铸造壳体的思路，壳体外部设置的加强筋结构，既能够承受泵腔内部的工作压力，避免长期承压出现壳体形变，也能在设备运输、安装过程中抵御外部磕碰损伤，减少壳体开裂的风险。泵体的进出接口采用法兰连接形式，法兰端面的密封槽结构预留了标准密封件的安装空间，能够和同通径的工业管路实现快速对接，安装时无需额外加工适配接口，降低现场施工的调整工作量。

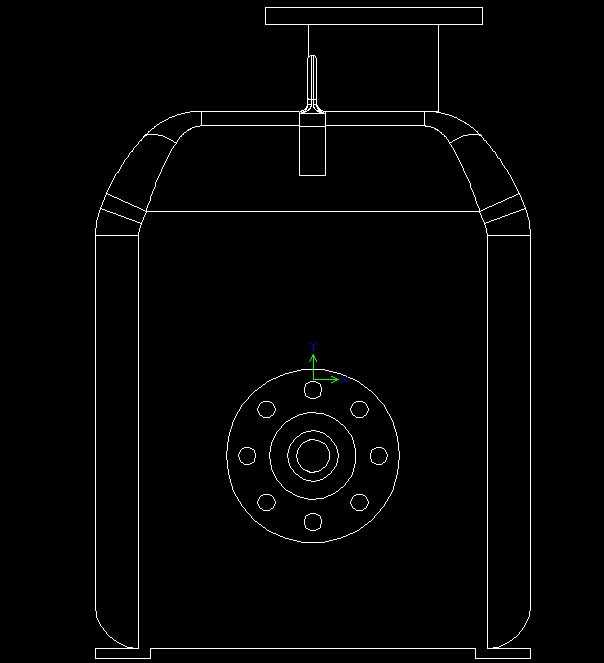

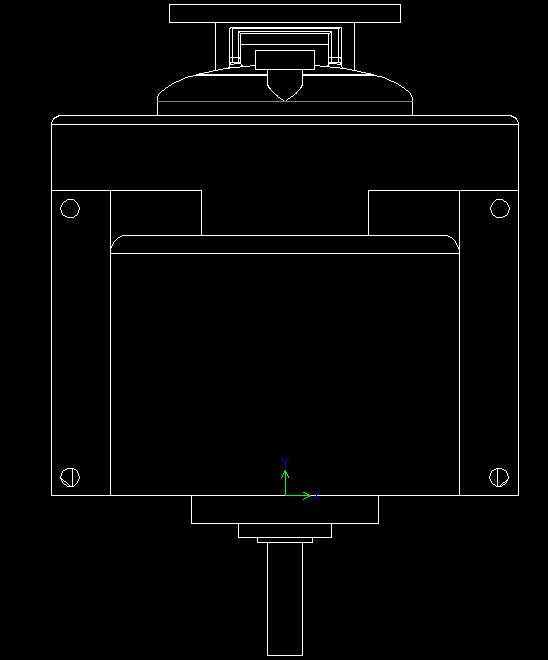

　　动力输入轴端设置了标准的轴伸结构，可直接和标准规格的驱动电机输出端通过联轴器对接，轴端的密封腔预留了填料密封或者机械密封的安装位置，设计时充分考虑了不同密封形式的互换空间，运维人员可根据输送介质的腐蚀性、温度特性选择适配的密封组件，无需对泵体结构进行二次改造。泵体底部的安装支座采用一体化铸造成型，支座上的安装孔位按照标准安装间距设计，能够直接固定在预制的混凝土基础或者钢制安装机架上，安装时的水平调整余量充足，可抵消基础施工带来的小范围尺寸偏差。

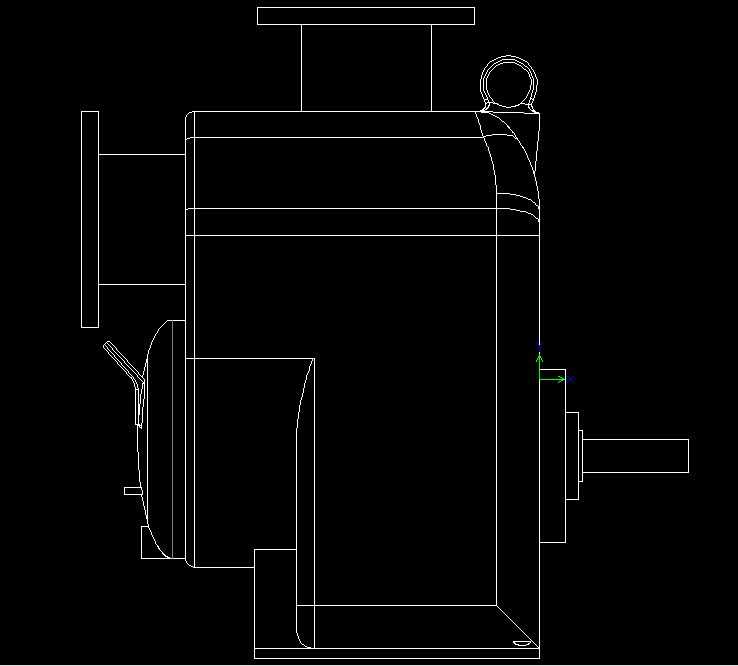

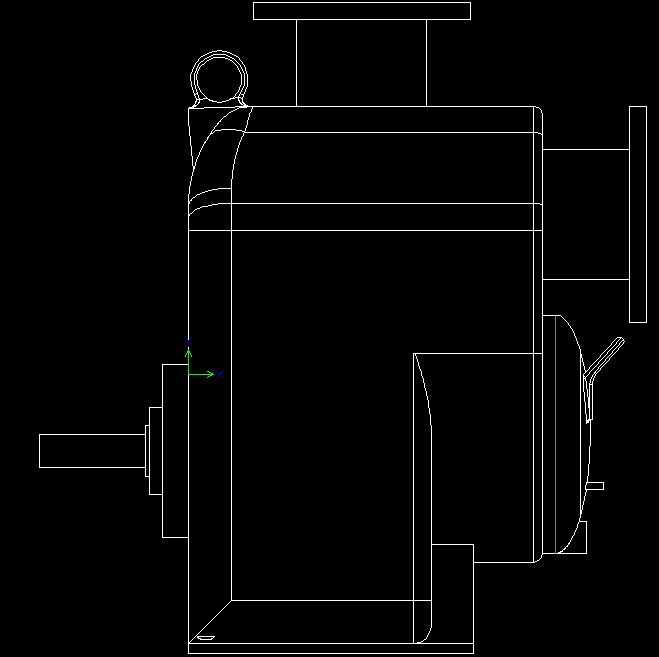

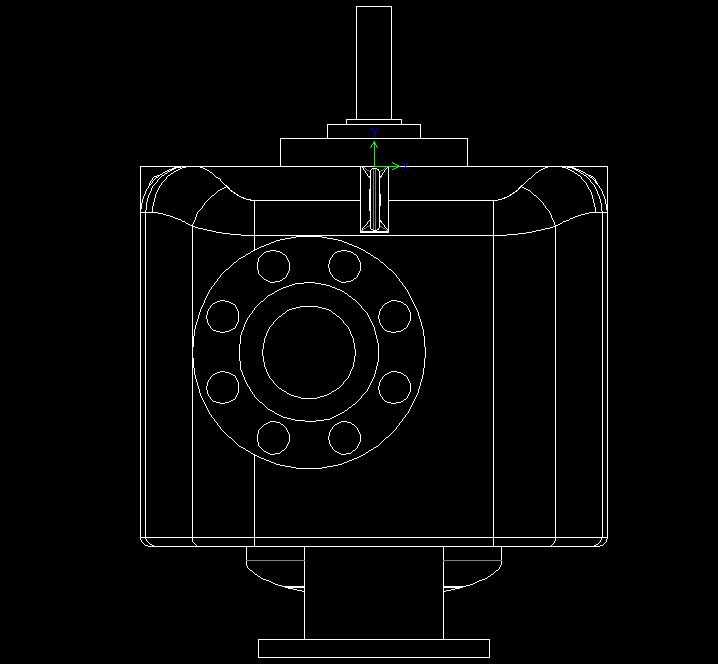

　　从外形边界来看，泵体整体布局紧凑，驱动端和泵腔的同轴度在建模阶段就做了严格的公差约束，能够减少运行过程中的径向跳动，降低轴封和轴承的磨损速率。顶部设置的吊耳结构，可满足车间内吊装转运的需求，无需额外焊接吊点，避免焊接应力对壳体强度造成影响。泵体侧面的观察口结构，可在不拆解整机的情况下检查叶轮的磨损情况，日常运维时能够快速判断设备内部的运行状态，减少停机检修的时间成本。设计过程中对内部流道做了顺滑过渡处理，减少流体在泵腔内部的涡流损失，提升运行效率，同时流道的壁厚按照常规工业泵的耐压标准做了等强度设计，在保证强度冗余的前提下尽可能控制壳体重量，降低安装时的吊装难度和基础承载要求。
