河畔管道安装专用作业设备结构

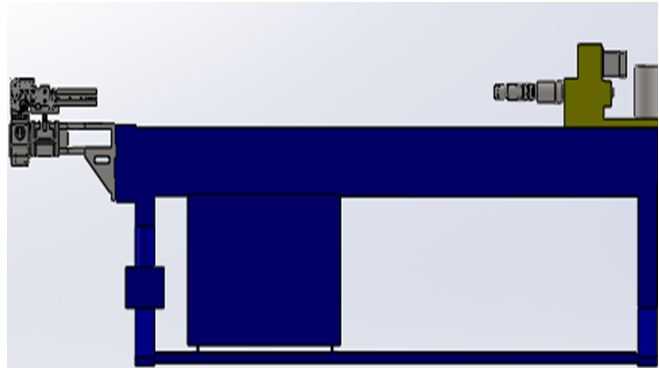

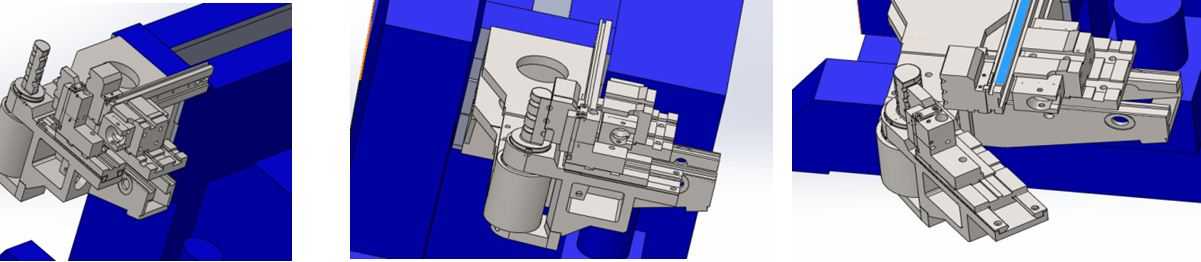

　　该设备针对河畔倾斜管道的安装作业场景设计，适配20°与179°两种倾斜角度的管道安装工位，解决了非水平管段上作业设备定位难、安装基准偏移的常见工程问题。从结构布局来看，设备采用长梁式主体承载架构，蓝色主体横梁作为核心承载构件，两端分别设置执行端与动力端，横梁下方预留充足的管道避让空间，可直接跨装在目标管道上方，无需额外搭建大型作业平台，适配河畔滩涂区域作业空间受限、地基承载力不足的现场条件。设备左侧执行端集成了夹持与对位组件，可在管道安装过程中完成管段对位、紧固件预装、辅助定位等工序，执行端的多轴连接结构可适配不同管径的管段夹持需求，夹持行程可根据现场管段外径做小幅调整，避免作业过程中对管道外防腐层造成剐蹭损伤。

　　右侧动力与控制集成模块采用立式布局，将驱动元件、传动组件集中布置在横梁右端的立式安装座上，既平衡了左侧执行端的重量分布，也减少了设备整体的横向占用空间，适配河畔狭窄作业面的布置要求。设计过程中重点考虑了倾斜管道上的安装稳定性，设备与管道的连接点位设置了角度自适应调节结构，可在20°与179°的倾斜管面上自动找正水平基准，保证作业执行端的动作精度不受管道倾斜角度影响，避免因安装基面倾斜导致的作业偏差。设备的安装边界经过优化，整体横向长度覆盖单段管道的作业区间，下方支撑结构可直接卡在管道外壁，无需在河畔松软地面做额外的地脚固定，大幅减少现场安装准备的工作量。主体结构采用模块化拆分设计，横梁、执行端、动力模块均可单独拆解转运，

　　适配河畔区域大型设备难以进场的转运条件，各模块之间采用快装连接结构，现场组装无需专用工装，可快速完成设备架设。从功能特性来看，该设备可替代传统的人工架管、对位作业，降低河畔倾斜管段安装过程中的作业风险，执行端的动作行程覆盖管道安装全工序的操作范围，可完成管段对接调整、密封件压装、紧固件预紧等多项作业内容，减少作业人员在倾斜管面上的高空操作时长。结构设计时充分考虑了河畔潮湿环境的防护需求，所有传动连接点位均设置了密封防护结构，避免水汽、泥沙进入传动间隙造成部件卡滞，主体承载构件的受力经过校核，可满足不同壁厚管道安装时的承载要求，不会因作业反力出现结构变形。
