热能转换换热处理成套装置结构设计

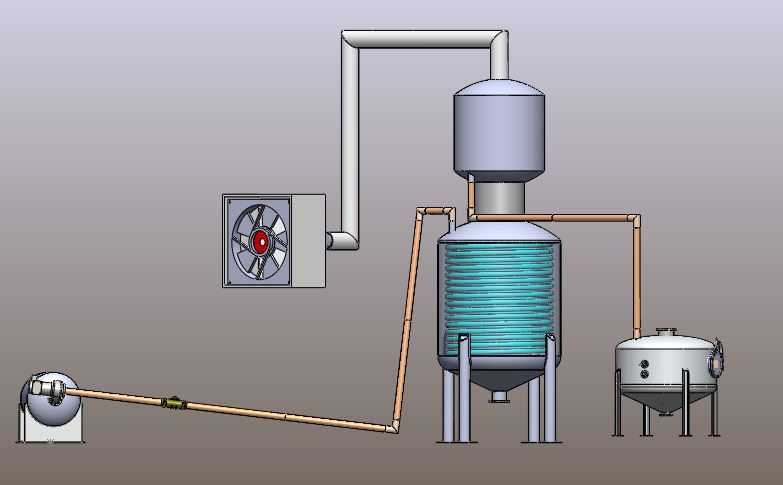

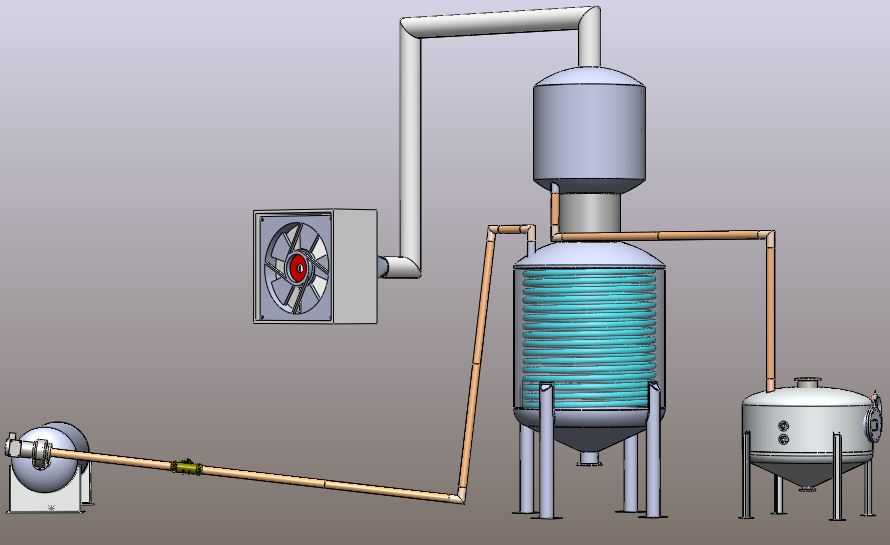

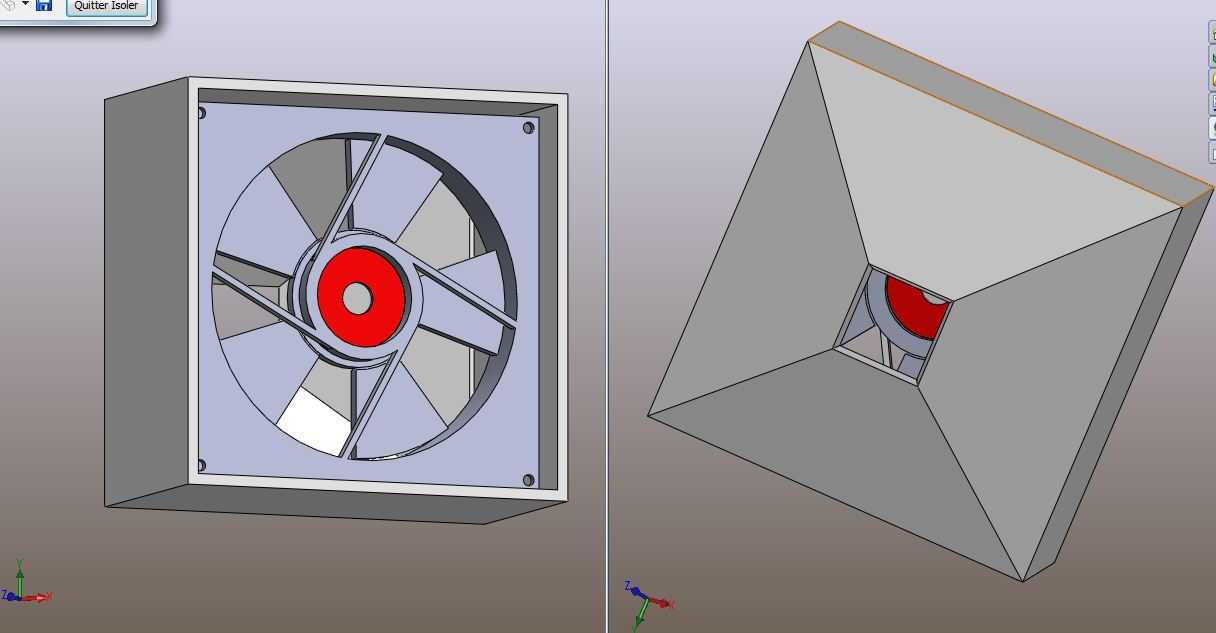

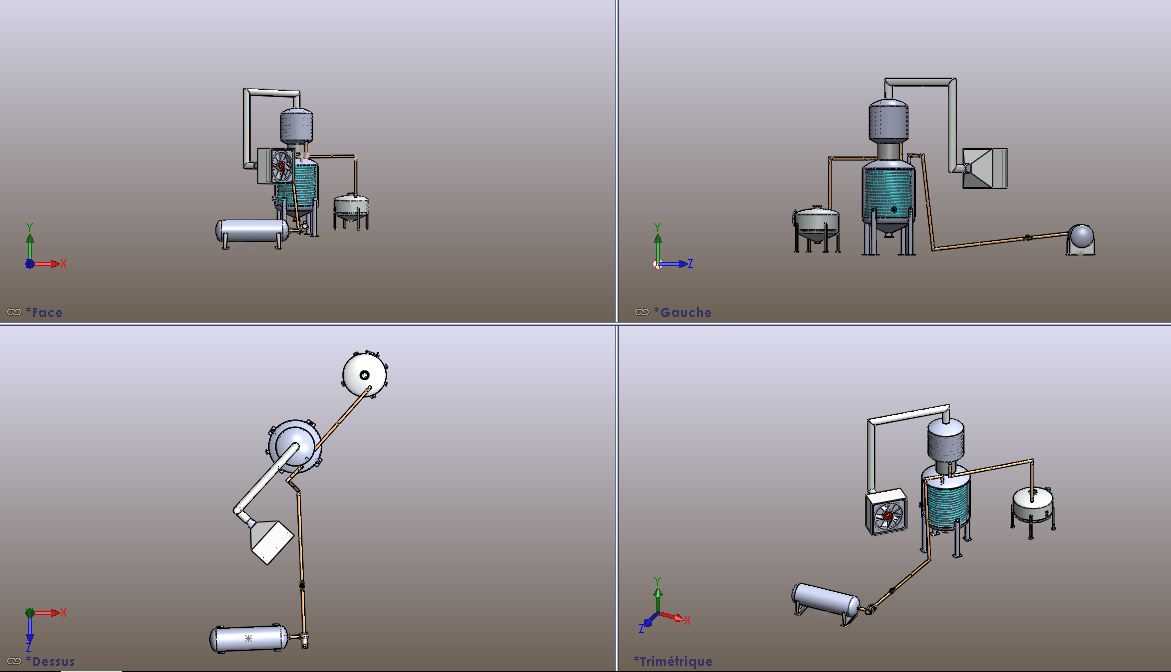

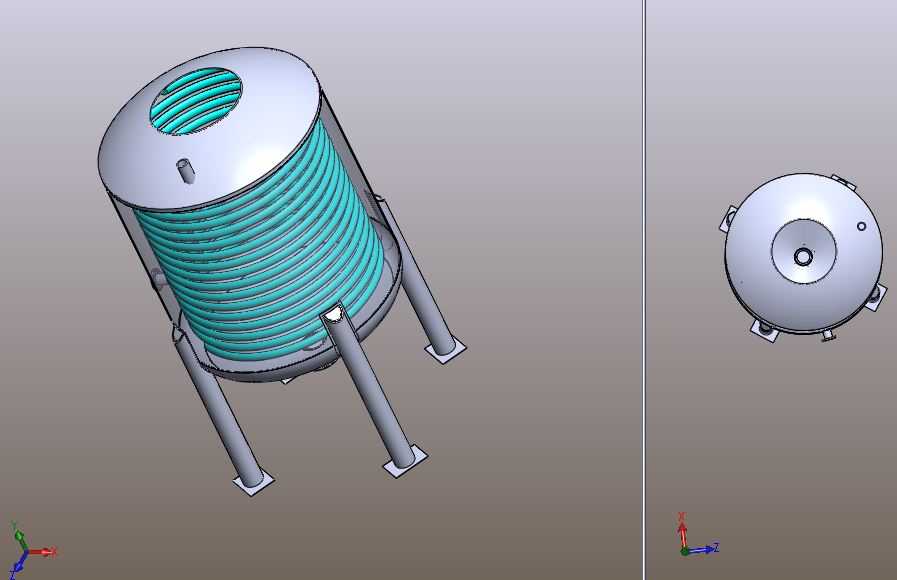

　　这套热能转换装置的三维结构设计，主要面向中小规模热能回收、介质蒸馏提纯类工业场景，可适配化工小试生产线、农产品加工余热回收、小型酿造蒸馏等工况的热能传递需求。整套装置采用立式分层布局，核心换热罐体为锥底立式结构，内部设置螺旋盘管换热组件，盘管沿罐体内壁等距排布，可保证换热介质在罐内形成均匀的热交换流场，锥底结构设计便于沉积杂质的定期排空，避免长期运行后盘管间隙堵塞影响换热效率。主罐体顶部设置气液分离腔，经换热汽化的介质进入分离腔完成气液两相分离后，通过侧部管路接入冷凝组件，冷凝端搭配轴流风冷模块，风冷模块的风机出风口正对冷凝管路走向，可根据环境温度调整风机转速匹配冷凝负荷，无需额外配置水冷循环管路，降低安装场景的配套设施要求。

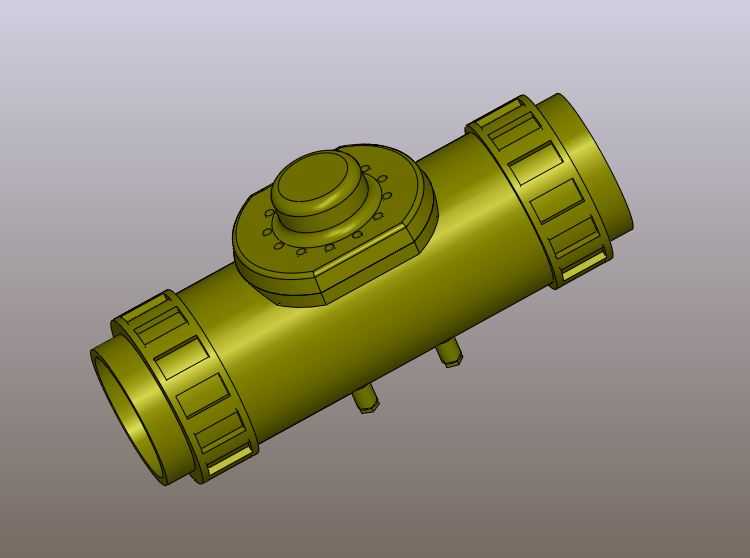

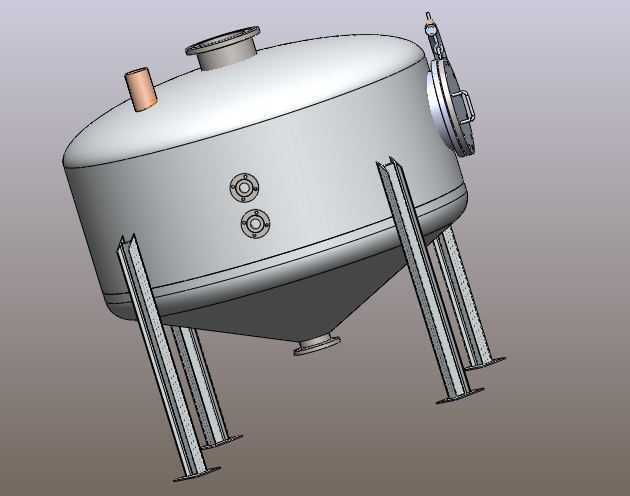

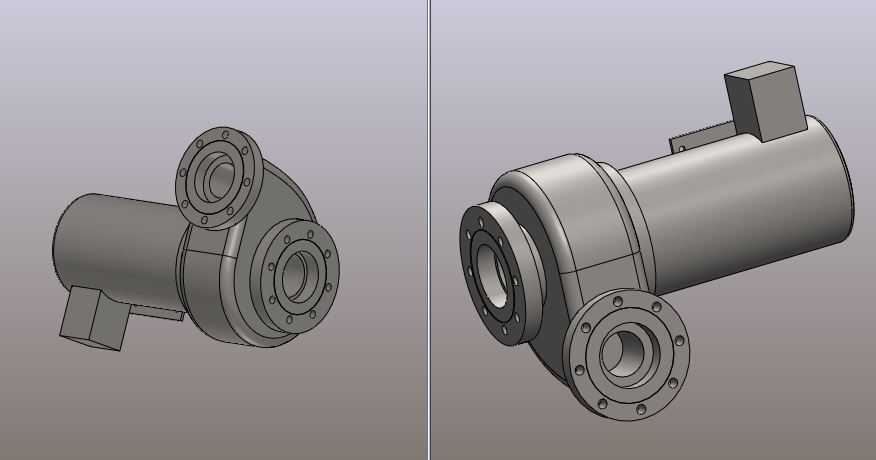

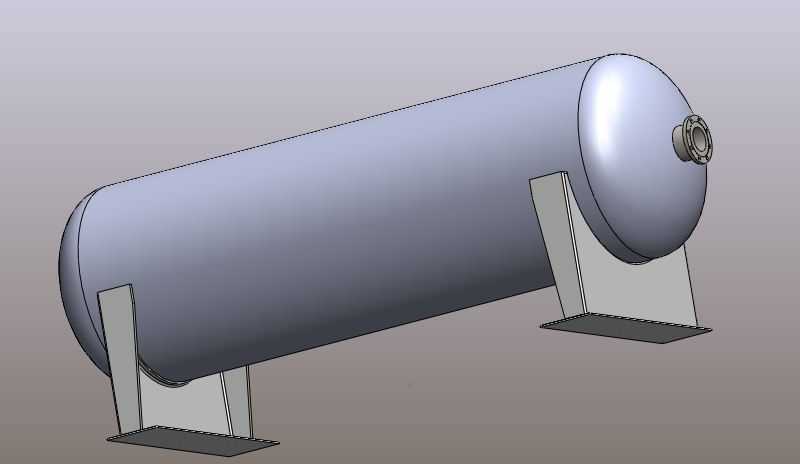

　　装置侧部配套卧式动力输送单元，通过长距离输送管路连接主罐体进料端，管路中间设置快装连接节点，便于后期检修时拆解更换密封件，输送单元的安装底座预留地脚螺栓孔位，可直接固定在混凝土地面或钢制操作平台上。整套装置的管路连接采用硬管搭配弯头转接的布局，所有管路走向均预留足够的操作空间，罐体支腿高度统一设置，保证主罐体底部排空阀距离地面有足够的操作间隙，配套的成品储液罐同样采用锥底支腿结构，与主罐体的安装高度差满足介质重力自流的要求，可减少额外输送泵的配置，降低整套系统的运行能耗。设计过程中对各部件的安装边界做了明确约束，风冷模块与主罐体的连接管路采用90度弯头转接，避免管路应力集中导致的焊缝开裂问题，所有罐体的人孔、

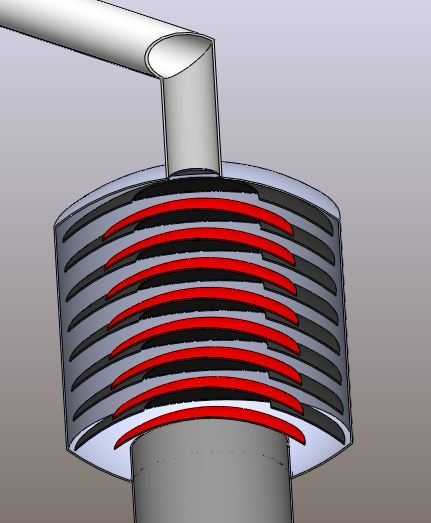

　　仪表接口位置均避开管路排布区域，方便后期运维人员拆装仪表、进入罐体内部检修。螺旋盘管的间距经过流场模拟验证，既保证换热面积足够，又不会因为间隙过小导致介质流动阻力过大，风冷模块的安装支架采用型材拼接结构，可根据现场安装空间调整支架伸出长度，适配不同的安装场地条件。
