工业用多孔网格式金属承载料筐结构设计

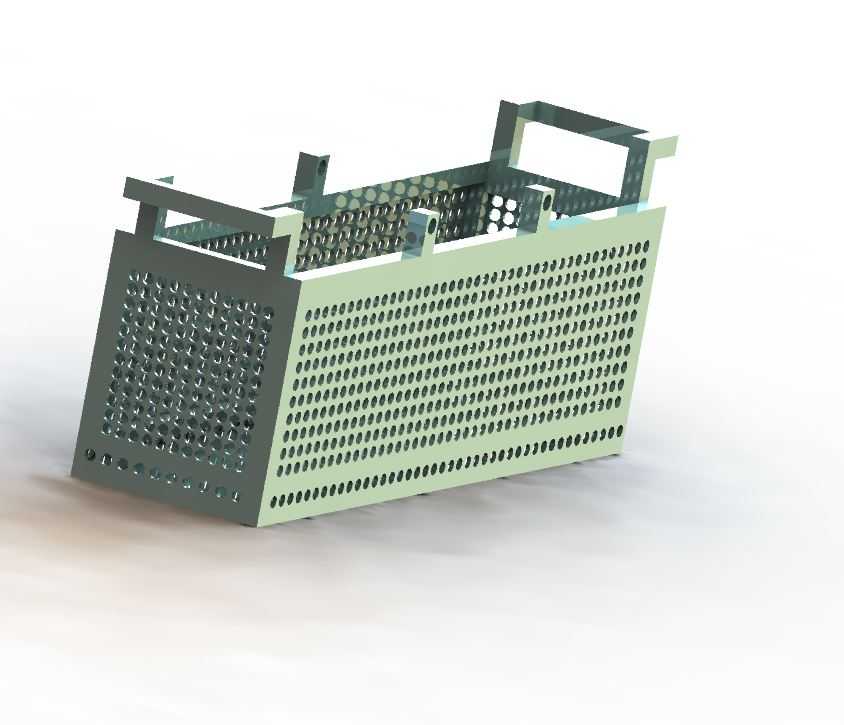

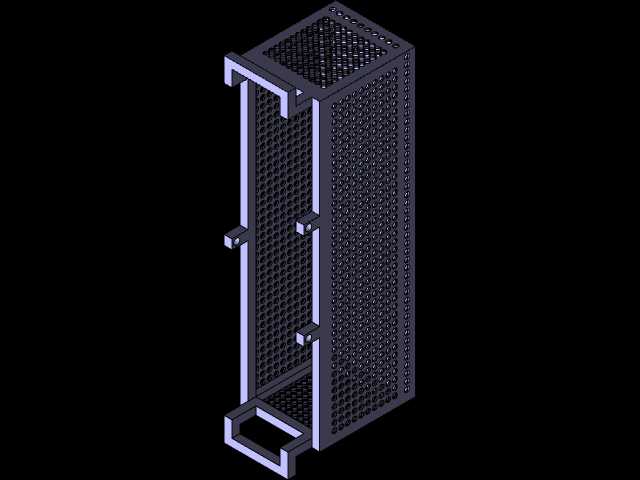

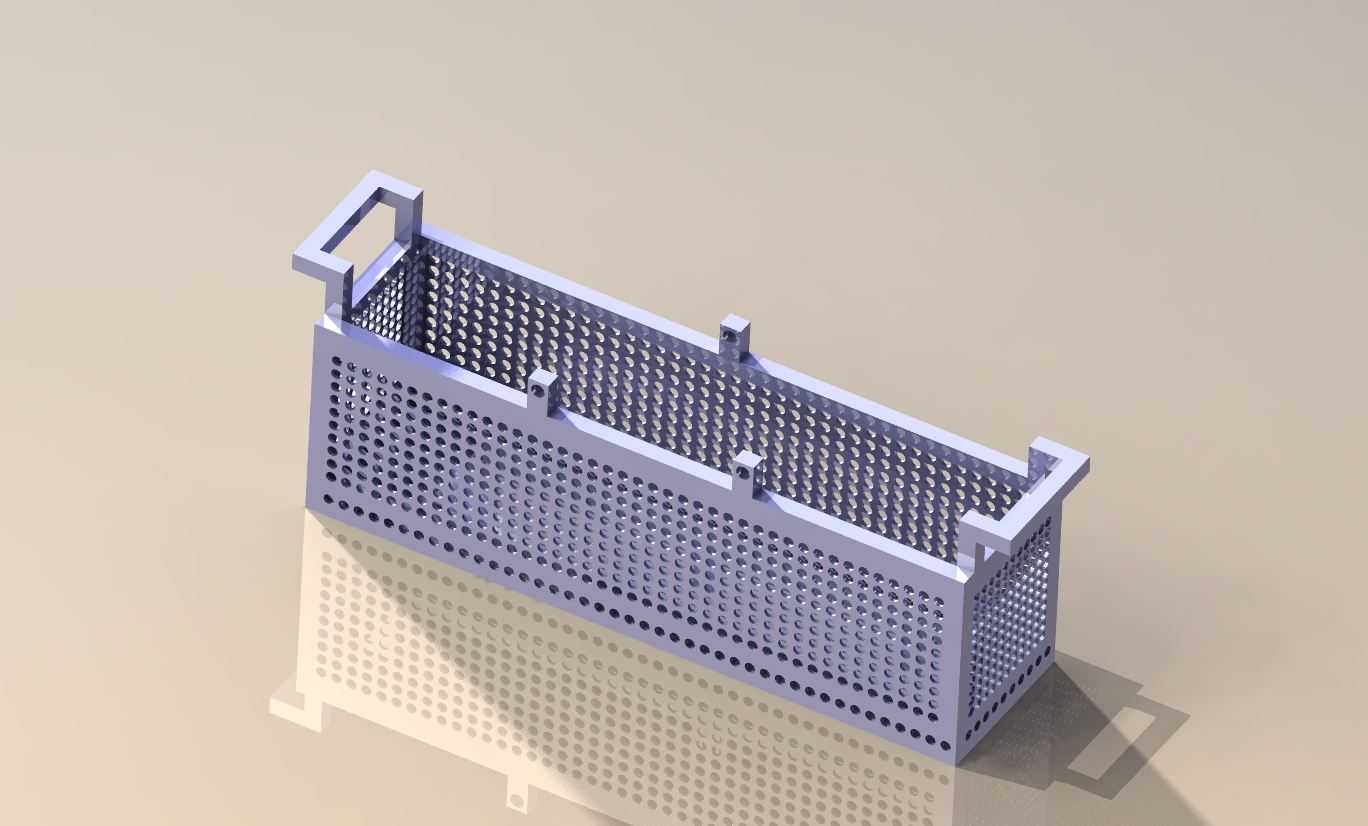

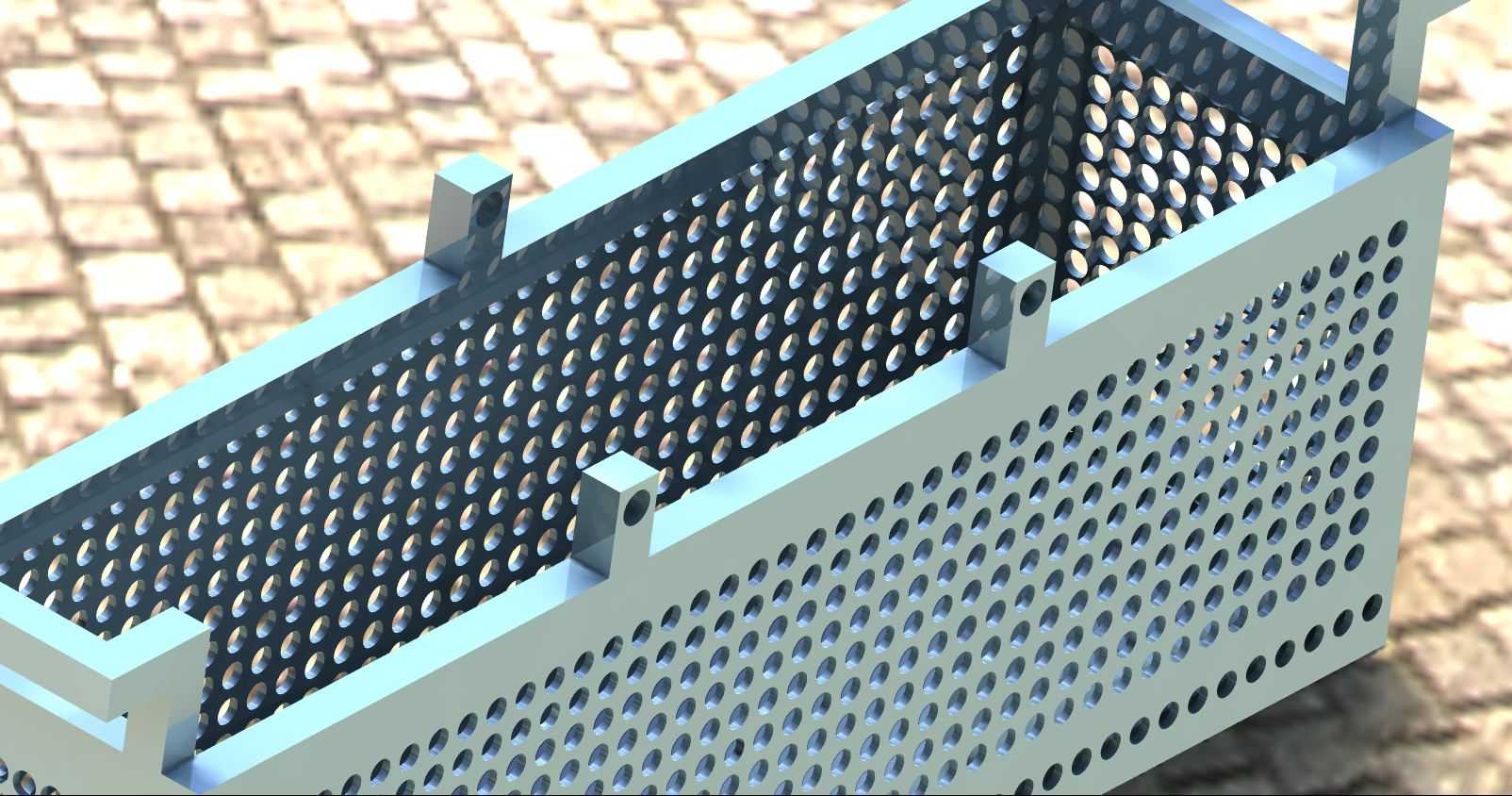

　　这款多孔网格式金属承载料筐，主要面向工业零部件清洗、热处理工序的物料周转场景设计，在机加工车间的零部件清洗线、热处理装炉工位、工序间物料暂存转运环节都能适配使用。整体采用框式镂空结构，周身密布等径冲孔网板，在保证结构强度的前提下最大化通透率，清洗过程中清洗液、高压气流可以无阻碍穿过筐体，不会在筐内形成积液残留，热处理场景下也能保证热气流循环均匀，避免筐内工件受热不均出现质量缺陷。筐体顶部设置对称分布的凸起定位块，可与上层叠放的料筐底部卡槽精准配合，多层堆叠时不会出现滑移错位，能充分利用垂直空间，减少工位占地面积，适配自动化生产线的堆叠码放需求。两端设置一体化弯折成型的提手结构，提手与筐体主体采用同材质弯折连接，无额外焊接接缝，

　　避免长期使用后焊缝开裂的问题，既方便人工手动搬运，也能适配自动化机械手的抓取定位。设计阶段优先考虑了工况耐受能力，网板冲孔采用等距排布，孔间距经过受力校核，在承载满筐小尺寸金属零部件时，网板不会出现凹陷变形，筐体侧边采用折边加强结构，整体刚性满足15kg额定承载下的长期周转使用需求。安装边界方面，筐体外部轮廓做了圆角过渡处理，无尖锐外凸棱角，避免周转过程中刮碰操作人员或者设备内壁，底部设置垫高支脚，放置时筐底与接触面留出10mm左右间隙，方便沥水同时也适配输送线的定位挡块，不会出现卡滞。筐体的网孔尺寸经过匹配设计，可容纳直径大于5mm的各类小型机加工零件，不会出现零件从网孔掉落的情况，同时网孔的通透率达到60%以上，

　　相比实心料筐能大幅减少清洗液带出量，降低工序间的介质损耗。整体结构无多余冗余设计，所有弯折、连接部位都做了应力释放处理，在频繁冷热交替的热处理工况下，也不会出现结构变形、焊缝脱开的问题，适配工业场景下长期高频次的周转使用需求。
