带安装耳的盒式钣金冲压结构件

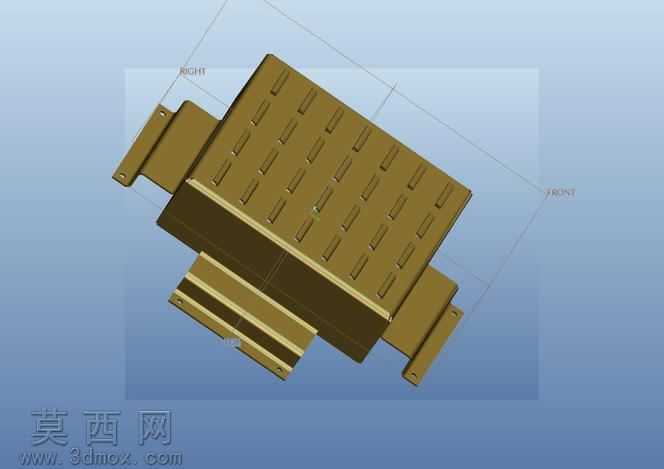

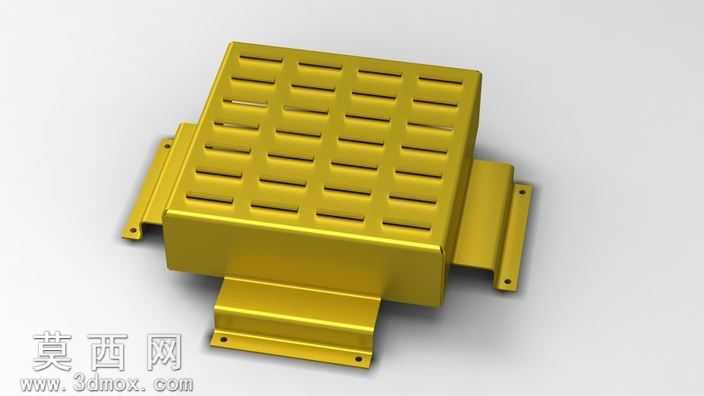

本作品为典型的钣金冲压类结构件三维建模成果，建模过程围绕钣金冲压工艺的落地性展开，首先在三维建模环境中确定基准坐标系，以TOP、FRONT、RIGHT基准面为定位参照，先绘制主体盒体的基础轮廓草图，通过基体法兰命令生成盒体的基础钣金壁，设定符合常规冷轧钢板冲压的壁厚参数，保证后续折弯、冲压工序的工艺可行性。建模过程中针对盒体表面的阵列式长条形凹槽结构，采用成形工具冲压特征实现，先构建匹配凹槽形态的冲压成形工装特征，再通过线性阵列命令将凹槽特征按均匀间距排布在盒体上表面，这类凹槽既可以提升钣金壳体的结构刚性，减少薄壁件的受力变形，也可作为散热导槽适配对应安装场景的散热需求。盒体两侧延伸出的带安装孔耳板结构，采用边线法兰命令生成，在法兰特征上精准定位安装孔的草图位置，通过拉伸切除生成贯通安装孔，孔位尺寸与通用紧固件规格匹配，保证后续装配环节的适配性。模型的折弯部位均设置了符合钣金工艺要求的折弯半径与折弯扣除参数，避免出现工艺无法实现的尖锐折弯或干涉问题，不同钣金壁的衔接处做了工艺缺口处理，防止折弯过程中出现材料撕裂、起皱的缺陷。材质设定上选用常规钣金加工常用的冷轧钢板材质，渲染时赋予哑光金属质感，还原真实钣金件经冲压成型后的表面肌理，模型的所有特征均保留可编辑的参数化属性，可根据实际需求调整壁厚、凹槽间距、安装孔位尺寸等参数，适配不同规格的同类产品设计需求，整个建模逻辑完全贴合冲床冲压加工的实际工序流程，从基础落料、冲孔到折弯、冲压成形的每一步工序都能在模型特征中找到对应参照，可直接用于冲压工艺的工序拆解、模具设计参考以及装配干涉验证。
