汽车发动机缸头及配套气门组件渲染作品

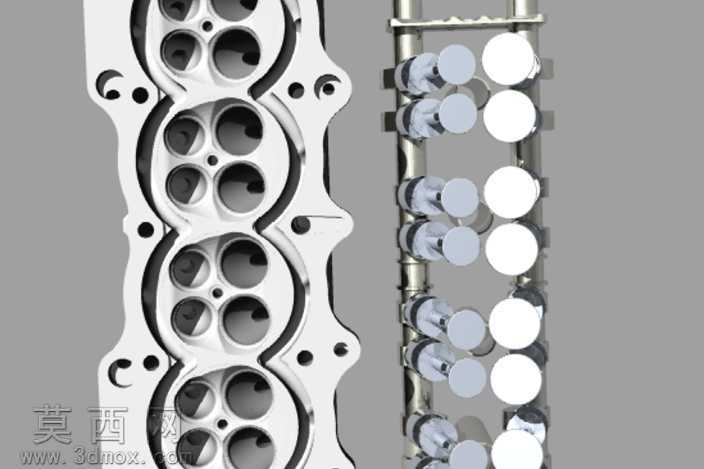

本作品围绕直列四缸发动机的缸头与配套气门组件展开三维建模与渲染创作，建模阶段严格遵循内燃机缸头的真实结构比例，先以曲面建模工具勾勒缸头的整体外轮廓，精准还原每一个燃烧室的半球形凹腔结构，对进气道、排气道的弯曲流道做了连续顺滑的曲面处理，保证流道内壁无棱角断点，同时逐一排布缸头表面的螺栓安装孔、冷却水道开孔、气门导管安装位，所有孔位的相对位置、孔径参数都参考量产民用发动机的通用设计规范，确保结构逻辑符合真实机械原理。配套的气门组件建模中，区分了进气门与排气门的头部直径差异，还原了气门杆的细长柱体结构，同时搭建了气门弹簧、弹簧座、气门锁片的配套装配结构，清晰呈现多气门发动机每缸两进两排的配气布局，将整列气门组件沿缸头长度方向等距排布，对齐每一组燃烧室的气门安装位置，还原真实的装配对位关系。材质与渲染阶段，为缸头主体赋予铸铝材质，调整材质的漫反射灰度与轻微的粗糙金属质感，还原铝合金铸造件经机加工后的表面肌理，对燃烧室周边、气门座圈区域做了轻微的色泽加深处理，模拟高温工作区域的材质色泽变化；气门组件赋予抛光金属材质，调整高光反射强度，呈现金属机加工件的亮面质感，气门弹簧部分赋予弹簧钢材质，添加细微的金属纹理提升真实感。布光采用侧方主光源搭配顶部补光的方案，主光源打出缸头曲面的结构明暗层次，凸显进排气道的凹陷结构与缸头表面的加强筋轮廓，补光弱化阴影死区，让气门组件的排列层次清晰呈现，背景选用中性灰色调，突出金属部件的质感对比，最终渲染效果清晰展现缸头的复杂内部结构与气门组件的装配逻辑，完整呈现内燃机配气机构与缸头部分的结构特征，可用于内燃机结构教学、动力部件展示等场景。
