二冲程发动机活塞连杆缸套组件设计

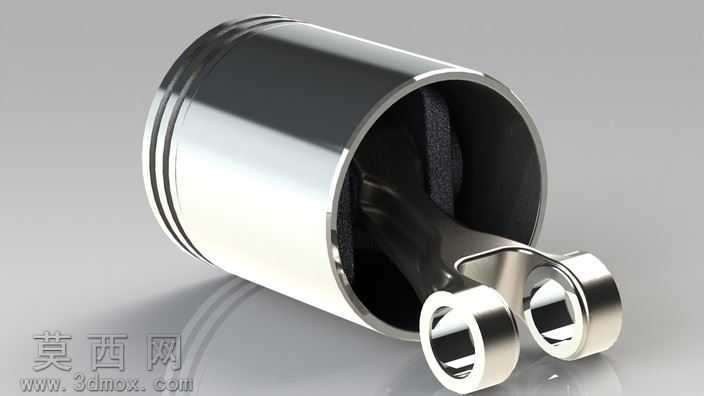

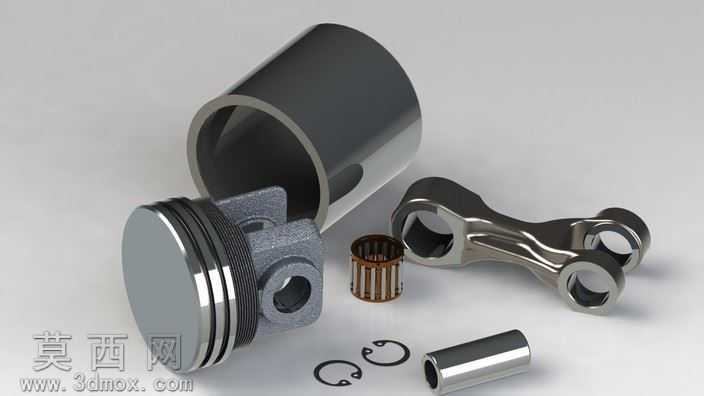

本作品为二冲程发动机核心往复运动组件的三维建模设计，整体围绕900cc排量、150马力、最高12000rpm转速的动力参数展开结构设计，完整还原了活塞、活塞销、连杆、气缸套的配合关系。建模阶段采用自顶向下的设计思路，先确定气缸内径、活塞行程、连杆长度等核心运动参数，再逐一细化各零件的细节特征：气缸套部分还原了上部的活塞环定位槽、外壁的散热辅助结构，内壁做了高精度的圆柱度约束，保证活塞往复运动的同轴度要求；活塞部分按照二冲程发动机的气口开闭时序，设计了对应高度的活塞裙部，顶部做了适配燃烧室的曲面造型，同时预留了活塞环槽、活塞销安装孔的位置，对销孔边缘做了应力释放的圆角处理，避免高转速下的应力集中；连杆部分采用分体式大头设计，还原了连杆轴瓦安装位、小头衬套配合结构，杆身做了轻量化的工字截面优化，在保证12000rpm高转速下结构强度的同时，尽可能降低往复运动惯量。材质与渲染阶段，针对不同零件的实际工况赋予对应材质：气缸套采用高磷铸铁材质表现，还原金属表面的镀铬高光质感与细微的加工纹理；活塞采用铝合金材质，呈现出轻量化金属的亚光银质感；连杆采用锻钢材质，表现出高强度钢材的厚重金属光泽；各配合接触面做了细微的粗糙度区分，运动摩擦面呈现更细腻的高光，非配合面保留加工纹理细节。渲染阶段采用影棚级布光，通过主光勾勒金属零件的轮廓高光，辅光补全暗部细节，清晰展现各零件的装配关系与结构特征，同时通过半剖视角呈现组件内部的配合状态，直观展示活塞在缸套内的运动空间、连杆与活塞销的连接结构。整个建模过程严格遵循内燃机零部件的设计规范，对各零件的配合公差做了对应预留，比如活塞与缸套的间隙、活塞销与连杆小头的配合间隙都符合高转速二冲程发动机的设计要求，既保证了模型的视觉真实感，也还原了真实零部件的结构合理性，可作为动力系统结构学习、发动机原理演示的三维参考模型。
