高精度外径测微仪精密测量工具

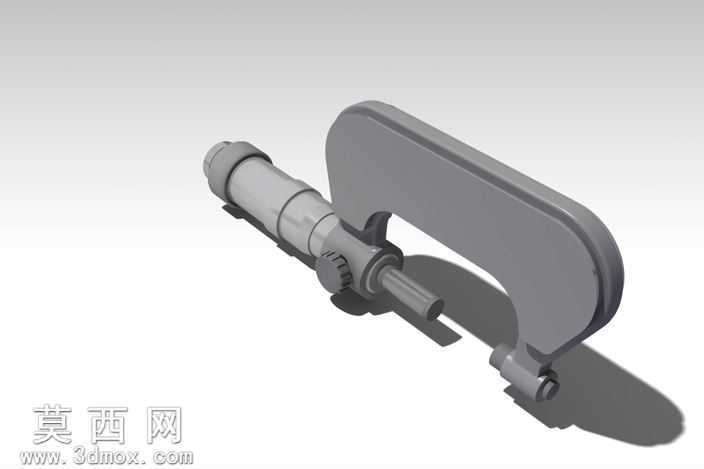

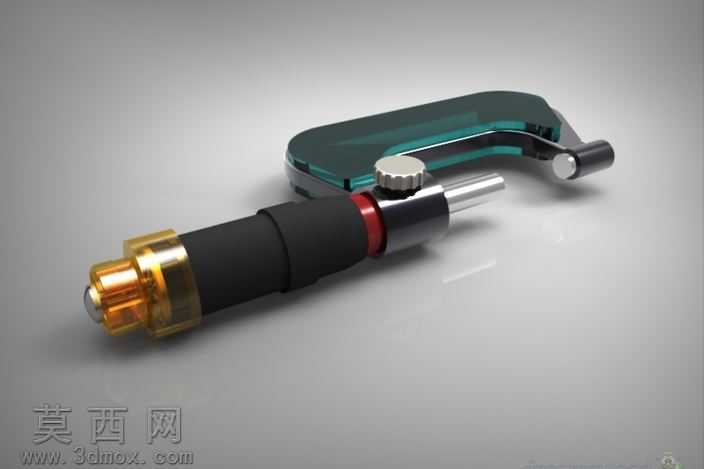

本测微仪三维模型采用Catia V5R20软件完成全参数化建模，建模过程严格遵循实际外径千分尺的机械结构逻辑，对各功能部件进行1:1等比例还原，确保模型结构与实物具备完全一致的装配关系与运动逻辑。建模阶段首先搭建整体装配骨架，以测微螺杆的轴向运动轨迹为核心基准，依次完成尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等核心部件的独立建模，各部件间预留合理的装配间隙，完全符合实际机械加工的公差配合要求。渲染阶段采用工业产品级写实渲染方案，针对不同部件的材质特性进行精细化材质参数调试：尺架部分采用半透明磨砂工程塑料材质，添加轻微的雾面透射效果与边缘高光，还原工程塑料的温润质感；测微螺杆与测砧的测量端面采用高抛光金属材质，设置较高的反射率与极低的粗糙度，模拟硬质合金测量面的镜面效果；手持握持区域采用黑色哑光橡胶材质，添加细微的颗粒纹理提升材质真实感，模拟防滑橡胶的触感；调节旋钮采用金属滚花工艺材质，通过法线贴图还原滚花的凹凸纹理，金属部分区分黄铜连接件的暖金色金属质感与钢制部件的冷银色金属质感，不同金属材质的粗糙度、反射强度、金属度参数均做差异化调整，避免材质表现同质化。结构设计上完整还原测微仪的核心测量功能结构：包含C型尺架的弓形受力结构，确保测量时的结构稳定性；测微螺杆的精密螺纹传动结构，还原螺旋测微的进给原理；微分筒与固定套管的刻度标识区域预留了刻度贴图位置，可直接用于后续的刻度标注与工程出图；顶部的锁紧装置可实现测微螺杆的位置锁定，还原实物的锁紧操作逻辑；尾部的测力棘轮装置还原了恒定测力的结构设计，确保测量时的测力一致性。设计思路围绕精密测量工具的实用性与写实性展开，建模过程中对各部件的倒角、圆角等工艺细节做了完整还原，避免出现尖锐直角等不符合实际加工工艺的结构，所有部件均可实现独立拆解，能够用于装配工艺演示、测量原理教学、产品外观展示等多种场景，模型整体布线规整，参数化特征保留完整，可根据实际需求快速调整测量量程、外形尺寸等参数，适配不同规格测微仪的衍生设计需求。
