高精度游标卡尺测量工件三维建模作品

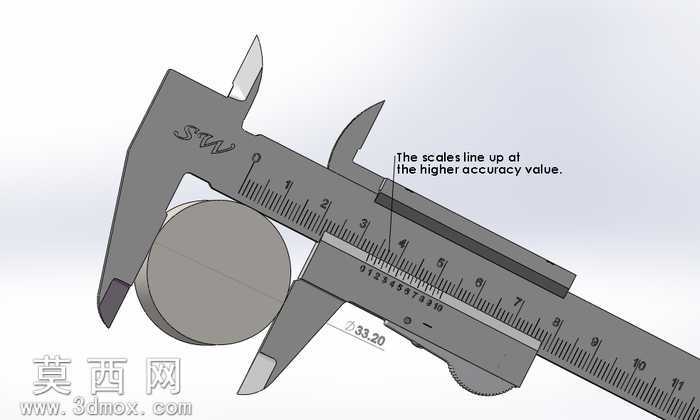

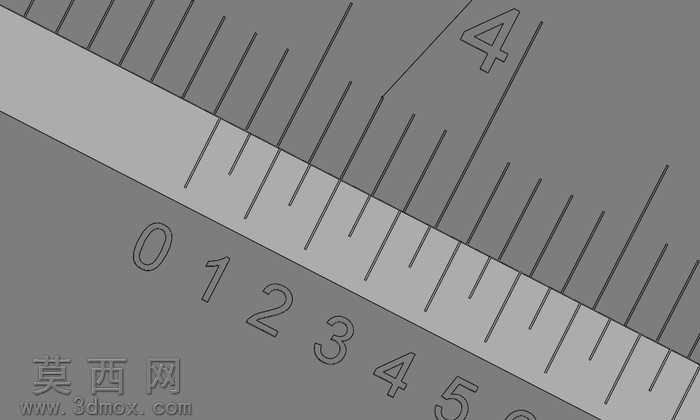

本作品为游标卡尺测量场景的三维建模成果，建模过程以还原真实量具的测量逻辑与结构细节为核心目标，在三维软件中首先完成卡尺整体结构的比例搭建，严格参照工业级游标卡尺的真实尺寸参数，确定主尺、游标尺、内外测量爪、深度尺、锁紧装置各部件的尺寸比例，确保各部件的装配关系完全符合实物的运动逻辑。建模阶段采用参数化草图绘制主尺的刻度基准，主尺刻度按照真实公制卡尺的刻度间距逐一定位，每毫米刻度线的长度、粗细都做了区分还原，游标尺的刻度则按照对应精度的刻度偏移关系精准排布，还原出游标读数的核心结构特征，确保刻度对齐时的读数逻辑与实物完全一致。材质渲染阶段，为卡尺主体赋予哑光合金钢材质，调整材质的金属粗糙度、反光度参数，还原工业量具表面经过磨砂处理的哑光金属质感，刻度线采用深色哑光油墨材质，与尺身形成清晰的视觉区分，被测量的圆柱形工件则赋予亮面金属材质，通过光影调整突出工件的圆柱曲面轮廓，清晰呈现卡尺外测量爪贴合工件圆柱面的测量状态。结构设计上还原了卡尺的活动部件逻辑，游标尺与主尺的滑动配合结构、测量爪的刃口细节、锁紧螺钉的螺纹结构都做了精细化建模，没有出现结构错位或比例失真的问题。场景渲染时采用柔和的顶光搭配侧方补光，避免金属表面出现过强的反光遮挡刻度细节，同时在对应刻度位置添加了读数提示标注，清晰展示游标卡尺的读数原理：当游标尺零刻度线位于主尺两个整毫米刻度之间时，读取游标尺与主尺刻度对齐位置的刻度值，即可得到更高精度的小数部分测量值，直观还原了游标卡尺利用刻度差实现高精度测量的核心原理。整个建模过程兼顾了结构准确性与展示直观性，既还原了真实游标卡尺的工业质感与结构细节，也通过测量场景的搭建清晰呈现了量具的使用方式与读数逻辑，可作为机械测量教学、量具结构展示的数字化参考素材。
