车载剪式机械顶升支撑结构设计

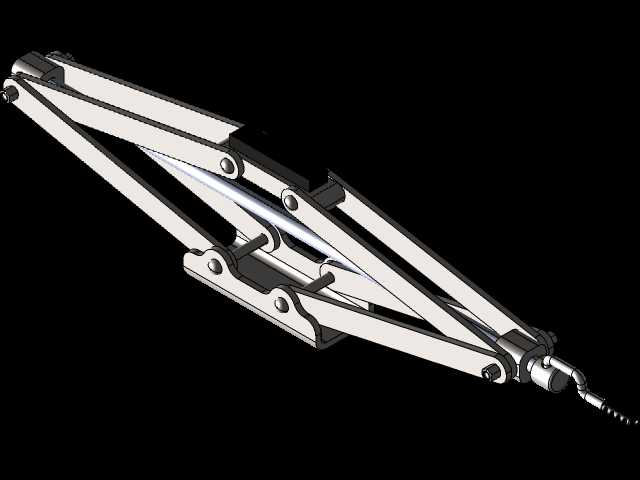

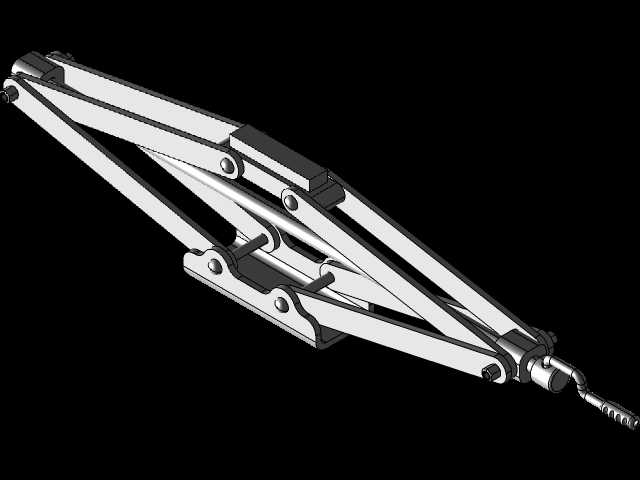

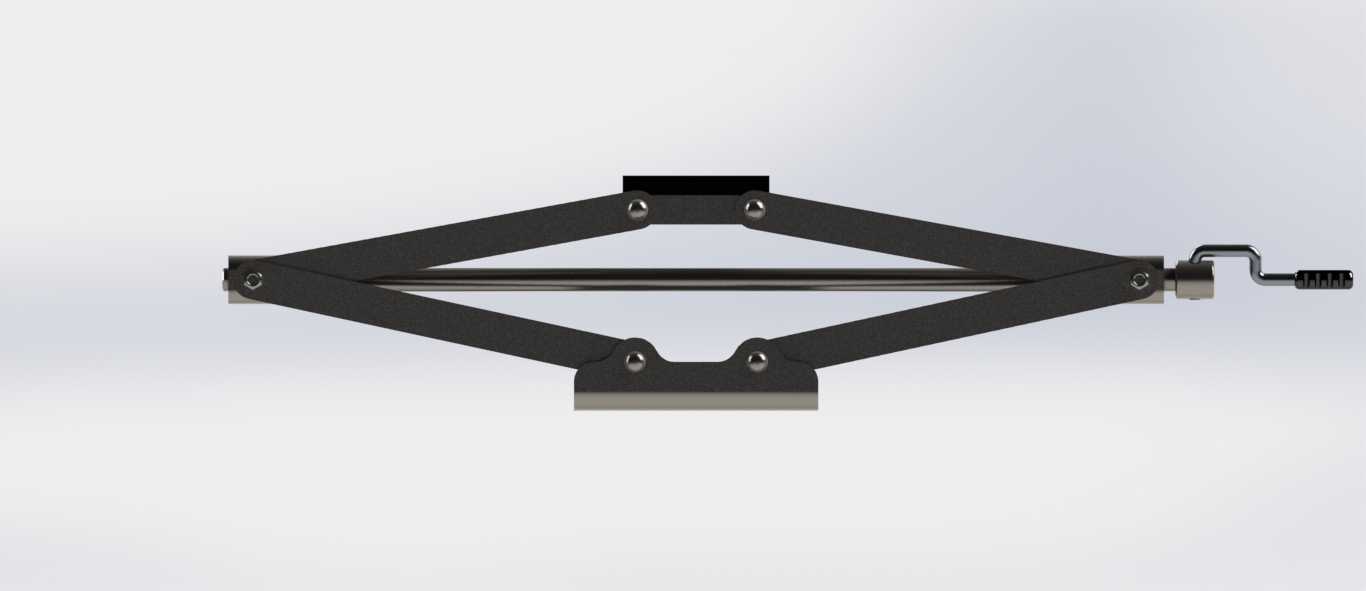

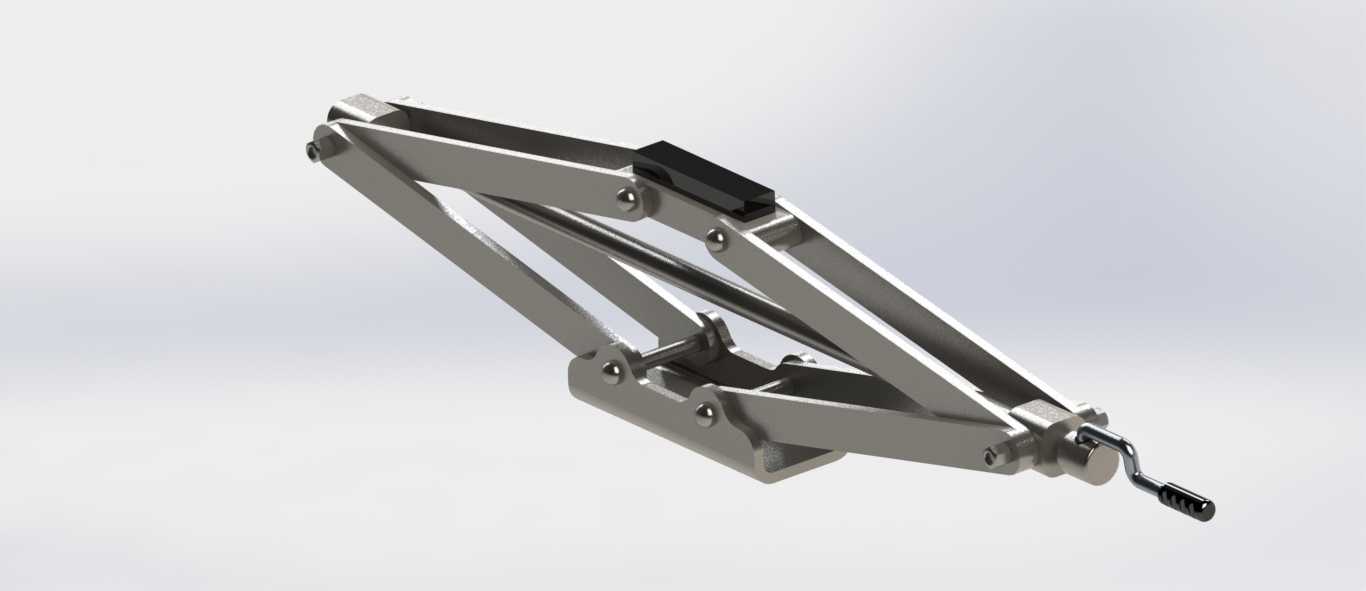

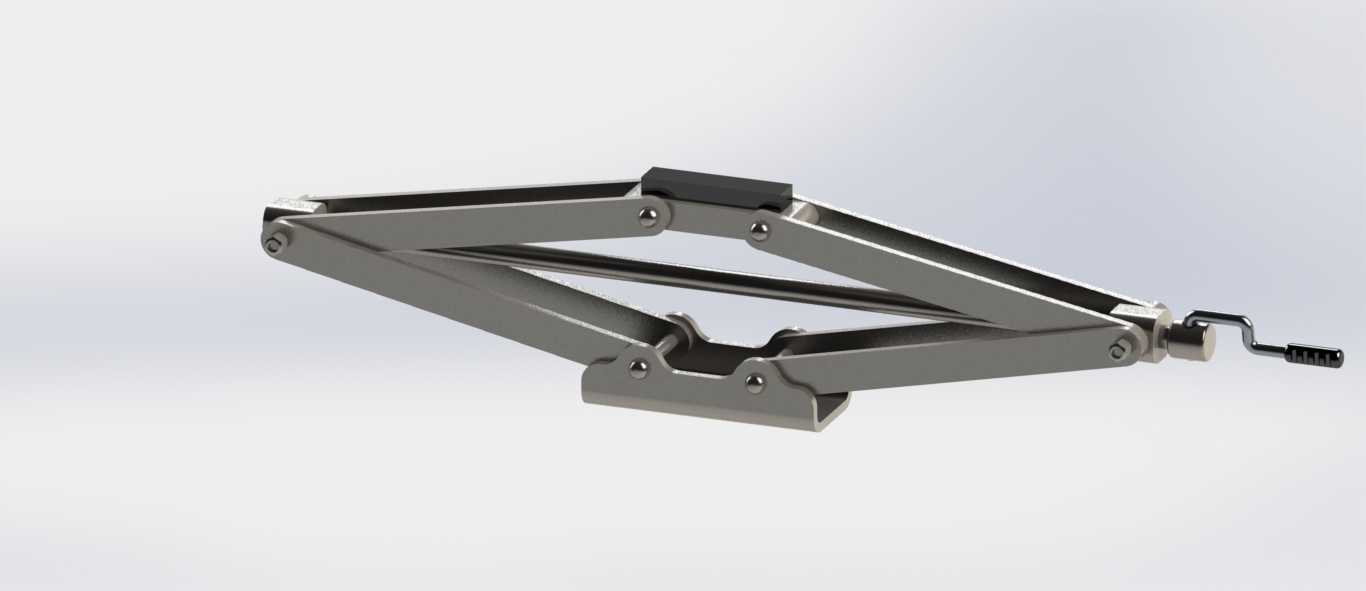

　　日常汽修作业、车辆应急换胎场景里，这类剪式顶升结构是普及率极高的车载配套工具，区别于液压类顶升设备，纯机械传动的结构不存在液压油泄漏、密封件老化失效的隐患，存放时可以完全折叠收拢，占用后备箱储物空间极小，适配绝大多数家用乘用车的底盘顶升需求。从结构设计逻辑来看，整个机构采用对称剪臂铰接布局，上下两端的支撑面分别做了贴合底盘加强筋、地面接触的防滑轮廓，中间的传动螺杆贯穿两组剪臂的铰接滑块，转动螺杆时会带动两组滑块沿轴向相向或反向移动，以此实现剪臂夹角的变化，完成顶升与回落动作，整个传动过程没有冗余的传动环节，机械效率稳定，即使长期存放后也不会出现卡滞无法动作的问题。设计过程中首先要明确安装边界，

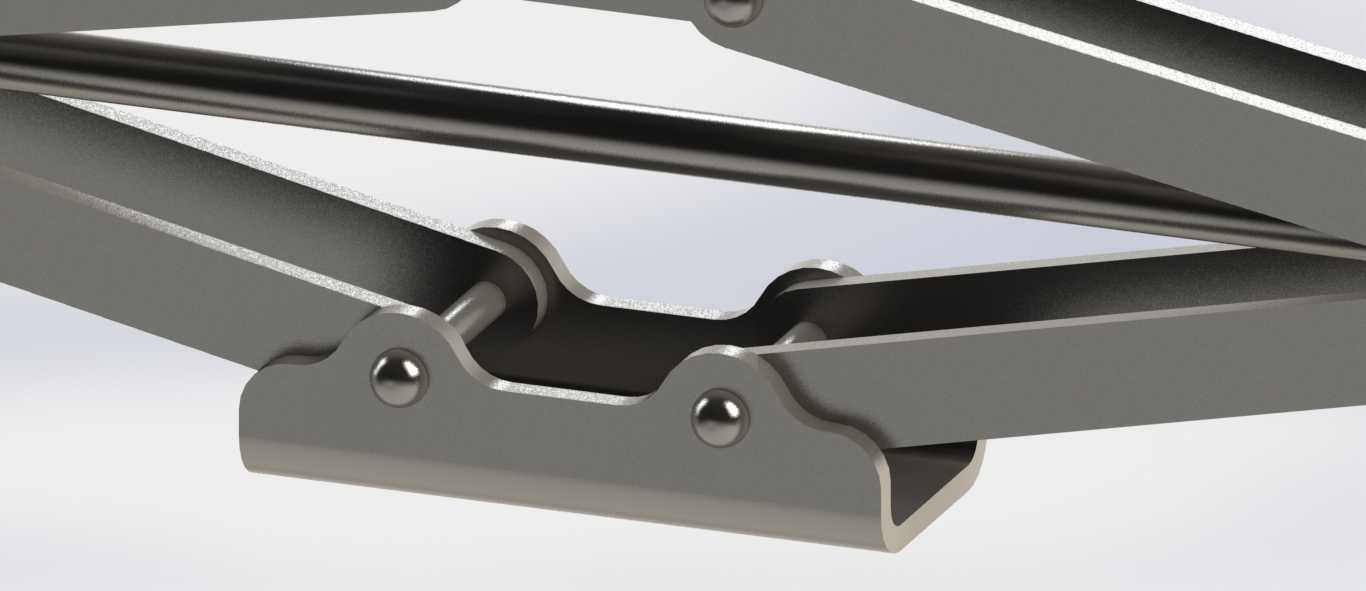

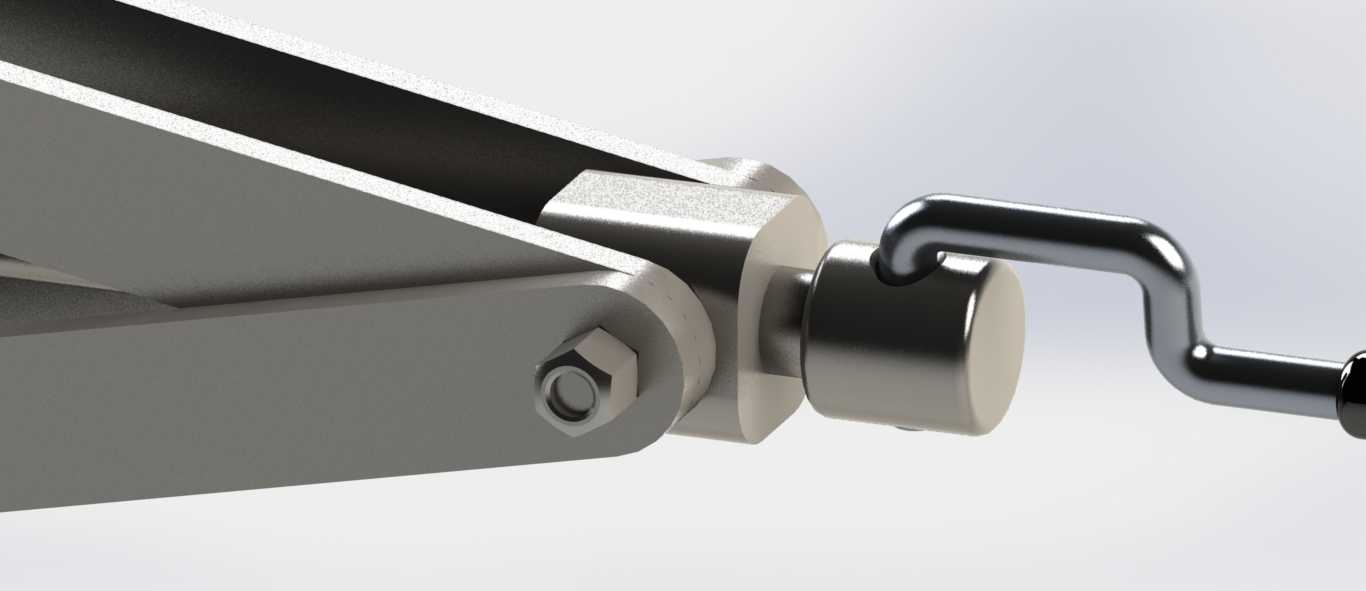

　　收拢状态下整体高度要控制在120mm以内，确保能顺利伸入家用轿车底盘下方的预留顶升间隙，完全举升后的最大高度要达到350mm以上，满足轮胎完全离地的作业空间需求，额定承重设定在1.5吨，覆盖常规紧凑型、中型家用车的单轮承重要求。剪臂的板材厚度、铰接销轴的直径都经过受力校核，铰接位置的衬套预留了润滑脂存储间隙，长期反复使用也不会出现铰接点旷量过大的问题，顶部支撑头的弧形轮廓专门适配车辆底盘的顶升加强筋，避免顶升过程中滑脱、顶坏底盘钣金的风险，底部支撑座做了加宽翻边设计，在非硬化路面作业时也能分散压强，减少下陷侧翻的风险。这类纯机械结构的顶升部件，不需要额外的动力源，只需要配套的摇臂转动螺杆就能完成操作，对使用环境没有特殊要求，

　　无论是高温暴晒的户外、低温严寒的冬季环境，都能稳定工作，不存在低温下液压油黏度上升导致顶升费力的问题。结构上所有的受力部件都采用冲压成型工艺，加工一致性好，量产成本可控，铰接点的销轴采用热处理工艺提升表面硬度，耐磨性能满足上千次反复举升的使用需求，螺杆采用梯形螺纹传动，具备自锁特性，举升到任意高度都能自动锁止，不需要额外的锁止机构，作业过程中不会出现意外回落的安全隐患。在建模过程中需要重点验证剪臂开合过程中的运动干涉问题，确保整个行程范围内所有铰接部件、传动螺杆都不会出现运动卡滞，同时要校核最大承重状态下剪臂的弯曲变形量，将变形量控制在安全范围内，避免受力后结构失稳，支撑面的防滑齿纹深度要控制在合理范围，既要保证接触摩擦力足够，又不会顶伤车辆底盘的防腐涂层。
