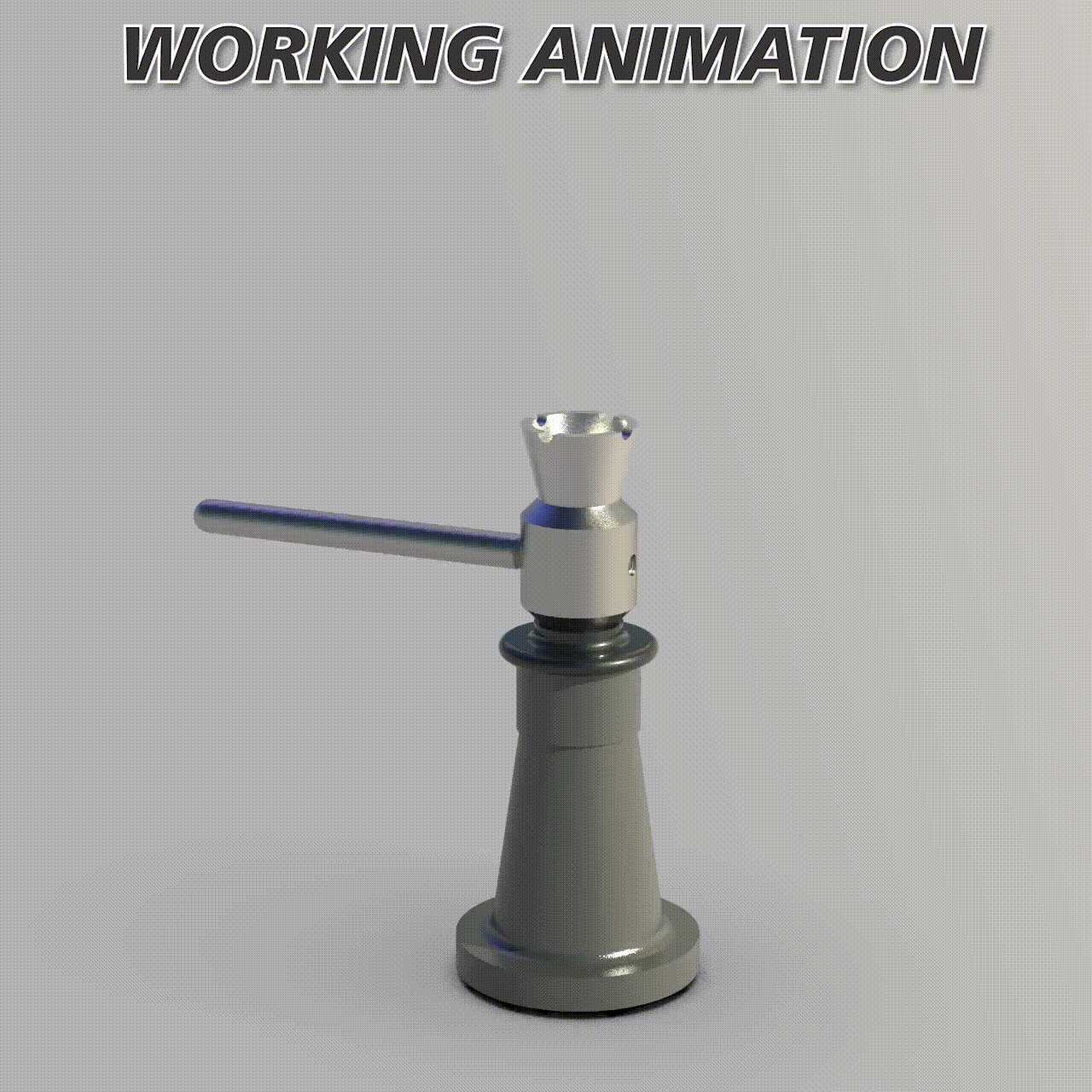

螺旋千斤顶装配结构三维设计展示

　　在重型设备维保、建筑施工临时支撑、车辆应急维修等场景中，螺旋千斤顶是无需外接动力源即可完成重物顶升作业的核心手动工具，区别于液压类顶升设备，其纯机械传动的结构不存在密封失效、液压油泄漏的风险，可在高温、高寒、多粉尘等恶劣工况下长期稳定作业，尤其适合无电源供给的野外作业场景，以及对支撑稳定性要求极高的设备调平工位。

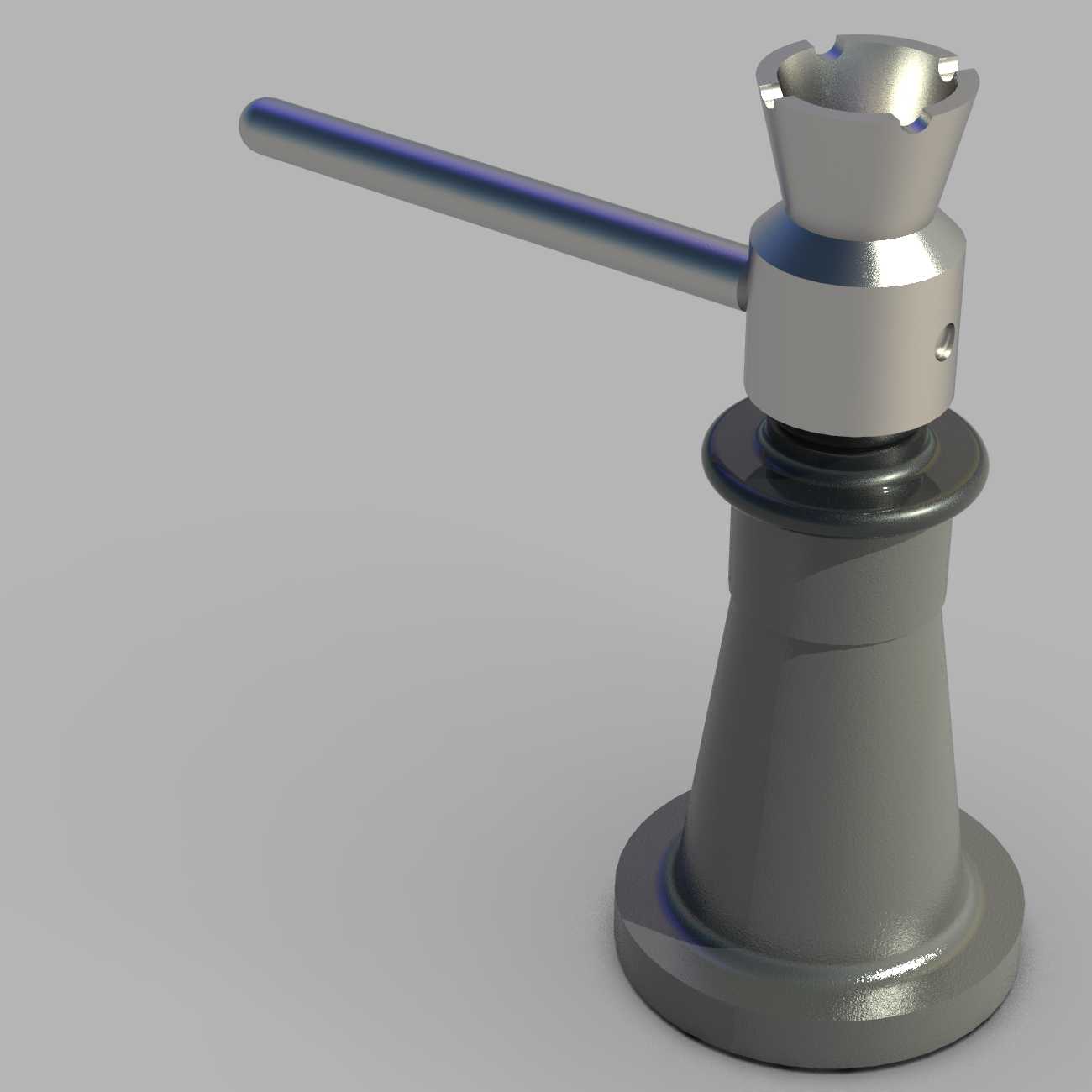

　　从结构设计逻辑来看，该款螺旋千斤顶采用梯形丝杠副作为核心传动部件，梯形螺纹的牙型角具备自锁特性，当顶升作业到达指定高度后，无需额外锁止机构即可保持支撑状态，避免重物意外回落引发安全事故。底座采用大直径锥台过渡结构，底部设置平整的支撑法兰面，可有效分散承重载荷，降低对支撑地面的压强，避免在软质地面作业时出现底座下陷的问题；顶部承托座采用带卡槽的凹面结构，可适配不同外形的被支撑工件，防止顶升过程中工件滑移。操作杆采用长直杆穿接于螺母套的径向孔内，作业时通过转动操作杆带动螺母套旋转，驱动丝杠完成垂直方向的升降动作，力臂长度经过匹配设计，单人施加常规握力即可完成数吨级重物的顶升操作，无需额外加接延长杆。

　　建模过程中需重点关注各部件的装配干涉问题，丝杠与螺母套的螺纹配合段需预留合理的传动间隙，既要保证转动操作的顺畅性，又要避免间隙过大导致顶升过程中出现晃动；螺母套与底座上端的支撑轴肩需设置耐磨衬垫结构，减少转动过程中的端面磨损，延长设备整体使用寿命。外形尺寸方面，该款千斤顶收拢状态下整体高度适配常规车辆底盘的底部间隙，可直接伸入车辆底盘下方完成换胎等维修作业，最大顶升行程覆盖常规维保作业的高度需求，底座外径满足额定承重下的抗倾覆要求，操作杆长度在保证操作力矩足够的前提下，避免过长导致作业时与周边物体发生碰撞。

　　在实际选型应用中，该结构的千斤顶可作为重型设备安装时的调平支撑件，也可作为建筑施工中模板体系的临时承重支撑，相较于液压千斤顶，其支撑高度可实现微米级的微调，更适合对水平度要求极高的设备安装工位，日常维护仅需定期在螺纹副处涂抹润滑脂即可，维护成本极低，整体结构无易损易耗件，正常使用工况下使用寿命可达数十年。
