带定位孔阶梯式滑动卡位机械构件

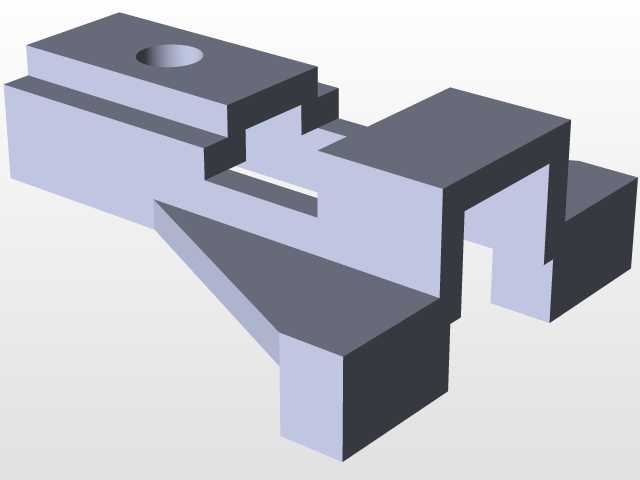

　　该构件属于滑动卡位类机械基础零件，主要应用在工装夹具的行程限位、小型自动化设备的档位切换、非标检测设备的位置锁定等场景中，在需要实现多档位停留、滑动后精准卡位的机械结构里承担核心的位置约束作用。从结构设计来看，整体采用阶梯式块体布局，上部设置的通孔为定位销安装位，可配合弹簧销实现滑动到位后的自动锁止，避免构件在受侧向力时出现移位；下部延伸的斜向导向面，能够在装配时引导构件顺利滑入配对的滑槽基座，降低装配对位的难度，同时斜向结构在滑动过程中可抵消部分装配间隙带来的晃动，提升滑动过程的平顺性。构件中部开设的通槽为避让位，可容纳配对基座上的凸台结构，实现滑动行程内的无干涉运动，两侧的垂直立面为滑动配合面，加工时需保证平面度与平行度公差，

　　避免滑动时出现卡滞。从安装边界来看，构件整体为块式结构，无外伸的细长薄弱结构，安装时仅需将下部的滑动段嵌入对应规格的T型或矩形滑槽内，上部定位孔与基座上的定位档位孔对齐即可实现功能，不需要额外设计复杂的安装支架，可直接集成在现有设备的滑动机构中，减少配套零件的设计工作量。在实际使用中，该构件的卡位行程由自身阶梯段的长度决定，不同的阶梯高度对应不同的卡位档位，可根据实际设备的档位需求调整阶梯段的尺寸参数，适配不同的行程要求；构件的受力面集中在卡位台阶的垂直端面上，设计时已考虑常规工况下的剪切受力，采用等厚块体结构避免应力集中，可承受常规工装与小型设备的卡位载荷，不会在频繁卡位动作下出现结构变形。滑动配合面的宽度经过匹配设计，既保证滑动时的导向稳定性，又不会因为接触面积过大导致滑动阻力过高，在无润滑的工况下也能实现顺畅的档位切换动作，适配多数车间常规环境下的使用需求，不需要额外做密封或特殊防护处理。
