带半圆拱槽的机加工定位支座结构

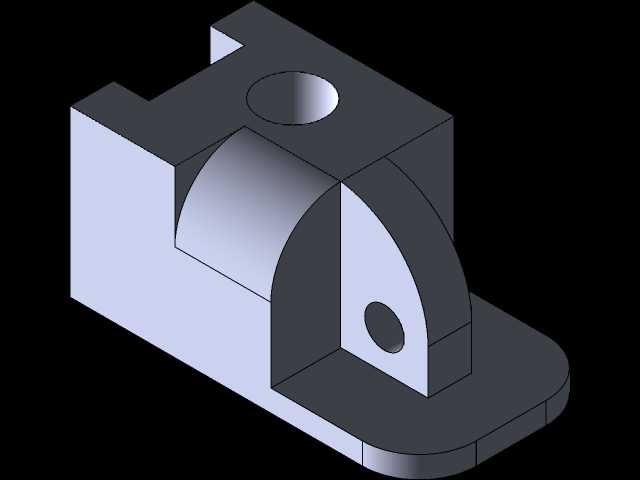

这类带半圆拱槽的定位支座，常见于小型自动化生产线的工位定位环节，也可作为非标工装的基础承载件使用，承担工件定位、辅助支撑以及部件铰接的复合功能，在轻工装配、小型零部件加工工位的应用占比不低。从结构设计逻辑来看，底部的圆角矩形安装底板是整个零件的安装基准，底板上预留的安装孔位可适配M6-M8规格的内六角螺栓，能直接固定在铝型材工作台或者钢制工装基板上，安装时的边界尺寸需要注意，底板伸出侧的圆弧边缘距离相邻安装件的间隙不能小于3mm，避免装配时出现干涉。上部的半圆拱形槽是核心功能结构，槽的内径尺寸匹配常用的直径20mm光轴类零件，可作为铰接支点容纳转轴，槽面的粗糙度要求控制在Ra1.6以内，减少转轴转动时的摩擦损耗，拱形结构的壁厚经过受力校核，在承受150N径向载荷时不会出现形变超差的情况。顶部的凸台结构上开设的垂直通孔，用于安装紧定螺钉，可对穿入拱形槽的转轴进行轴向锁止，防止转轴工作时出现轴向窜动，凸台的高度设计刚好容纳紧定螺钉的头部，不会额外占用上部安装空间。侧面的带孔耳板是辅助定位结构，耳板上的小孔可插入定位销，与相邻工位的挡块配合实现支座本身的位置校准，也可作为传感器的安装支架固定位，拓展零件的使用场景。整个零件的建模过程遵循从基准到特征的递进逻辑，先绘制底板草图拉伸生成基础实体，再通过切除拉伸生成拱形槽结构，最后添加凸台、耳板以及各个孔位特征，所有的倒角、圆角特征都按照机加工工艺要求设置，外部棱边采用C1倒角去除毛刺，内部转角处预留R0.5的工艺圆角，避免铣削加工时出现刀具崩损的问题。零件的材质可选45号钢或者6061铝合金，根据实际承载需求调整，钢制件表面做发黑处理提升防锈能力，铝合金件做阳极氧化处理增强表面耐磨性，两种材质的加工工艺都适配普通三轴铣床，不需要特殊的五轴加工工序，加工成本可控，适合小批量工装制作时选用。在实际装配使用时，需要先清理底板安装面的毛刺与杂物，保证支座与安装基面的贴合度达到90%以上，再依次拧紧安装螺栓，螺栓的拧紧力矩控制在8-10N·m，避免力矩过大导致底板变形，穿入拱形槽的转轴需要提前涂抹润滑脂，减少转动过程中的磨损，顶部的紧定螺钉需要加装防松垫圈，防止设备运行时的振动导致螺钉松动。
