铰接式支撑连接座机械构件

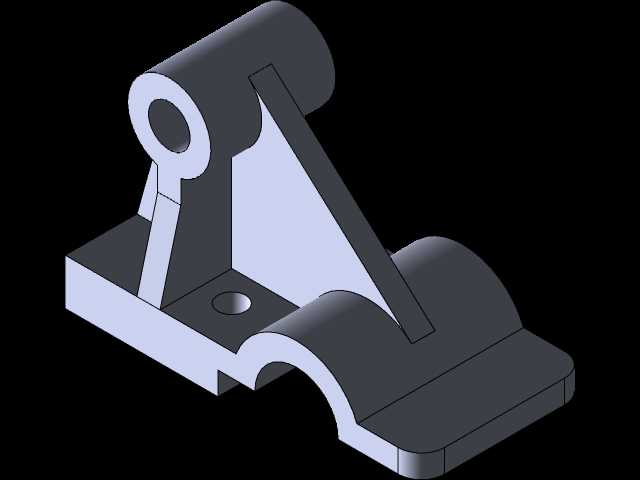

　　该铰接式支撑连接座属于机械设备中常用的传力与定位构件，在各类轻工输送设备、小型工装夹具、非标自动化线体的摆动工位中应用广泛，主要承担相邻部件之间的铰接转动支撑、载荷传递以及位置限定作用，能够在设备运行过程中为摆动类动作部件提供稳定的回转支点，同时抵消作业过程中产生的径向与轴向复合载荷，避免连接部位出现应力集中导致的结构变形。从结构设计逻辑来看，构件主体采用一体化铸造成型后机加工的工艺思路，上部设置的同轴通孔用于装配铰接销轴，孔位周边做了加厚凸台处理，能够提升销轴装配后的接触面积，降低孔壁单位面积承受的压应力，避免长期往复转动造成的孔位磨损失圆。中部的三角形加强筋连接上部铰接座与下部安装底板，筋板厚度根据载荷传递路径做了渐变处理，

　　在保证整体刚性的前提下尽可能减少冗余材料占用，降低构件自身重量，避免给配套运动部件带来额外的负载。下部的安装基面分为两个功能区域，一侧为带沉孔的平面安装位，用于穿装固定螺栓实现构件与设备机架的刚性连接，沉孔设计能够让螺栓头部完全埋入基面以下，避免螺栓突出干涉其他运动部件的运行轨迹；另一侧为半圆弧开口结构，能够与配套的圆柱类定位面快速贴合定位，降低现场安装时的对位难度，提升装配效率。构件的所有棱边均做了圆角过渡处理，一方面能够消除机加工过程中产生的应力集中点，提升构件的抗疲劳性能，另一方面也能避免装配过程中尖锐棱边划伤操作人员或配套线缆、管路。从安装边界来看，该构件的整体安装基面平整度要求控制在0.1mm以内，

　　上部铰接孔与下部安装面的平行度公差需满足0.05mm的设计要求，装配时铰接销轴与孔位的配合间隙控制在H7/g6的区间内，既能够保证转动过程的顺畅无卡滞，又能避免间隙过大造成的转动窜动，影响设备整体的运行精度。在实际工况应用中，该类支撑座通常需要配合自润滑衬套使用，能够在无频繁加注润滑脂的工况下长期稳定运行，适配转速不超过60r/min的低速摆动场景，能够承受的最大径向载荷根据材质选型不同可覆盖数百牛到数千牛的区间，可根据设备实际的载荷需求调整对应部位的壁厚尺寸，无需大幅改动整体安装接口即可实现不同载荷等级的适配。
