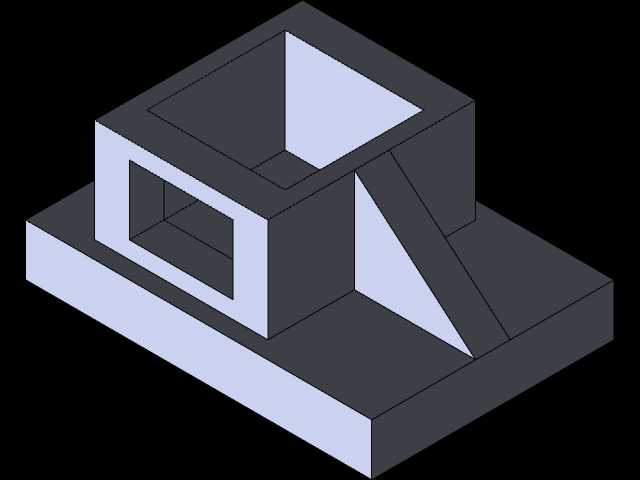

带三角加强筋的L型基座承托构件

　　该构件属于设备基座类支撑结构，常见于小型自动化装配工位、检测工装台架的底部承托单元，也可作为轻型物料输送线侧边的挡料安装座使用，在小型专用机床的辅助定位模块、实验室测试台架的固定底座场景中也有广泛适配空间。从结构设计逻辑来看，底部采用整板式平直底座设计，底座平面预留充足的安装孔位排布空间，可适配M6-M10规格的膨胀螺栓或内六角紧固螺丝，安装时底座下平面需与安装基准面完全贴合，平面度公差需控制在0.05mm以内，避免安装后出现应力集中导致构件变形。上部的L型立壁结构形成半围合的容纳空间，可直接承托方形功能模块，比如小型气动元件安装块、传感器固定座、轻型电动执行器的定位基座，立壁上开设的方形镂空窗口一方面可减轻构件整体自重，

　　降低材料成本，另一方面可作为线缆、气路软管的穿设通道，避免管线外露剐蹭，同时也能为内部安装的元器件提供散热流通空间。立壁与底座之间设置的三角加强筋是整个结构的核心受力强化部分，筋板厚度与立壁壁厚保持一致，采用等厚设计可降低注塑或铣削加工的工艺难度，筋板的斜边角度设置为45度，可均匀分散立壁承受的垂直载荷与侧向倾覆力矩，当立壁顶部承受垂直向下的载荷时，筋板可将力传导至整个底座平面，避免立壁根部出现应力断裂的情况。从安装边界来看，该构件的底座长宽尺寸适配常规的工业铝型材台面安装孔距，无需额外加工转接板即可直接固定在欧标40系列铝型材搭建的台架上，立壁的高度尺寸控制在合理范围内，不会对上部安装的功能模块的运动行程造成干涉，

　　构件的所有棱边均做了C1倒角处理，既可以避免安装调试过程中划伤操作人员，也能消除加工应力集中点，提升构件的长期使用稳定性。在实际选型应用中，该构件可根据使用场景的载荷需求选择不同的加工材质，常规轻载场景可选用6061铝合金铣削加工，表面做阳极氧化处理提升耐磨性能，重载场景则可选用Q235钢板焊接后做喷塑处理，满足不同工况的使用强度要求。
