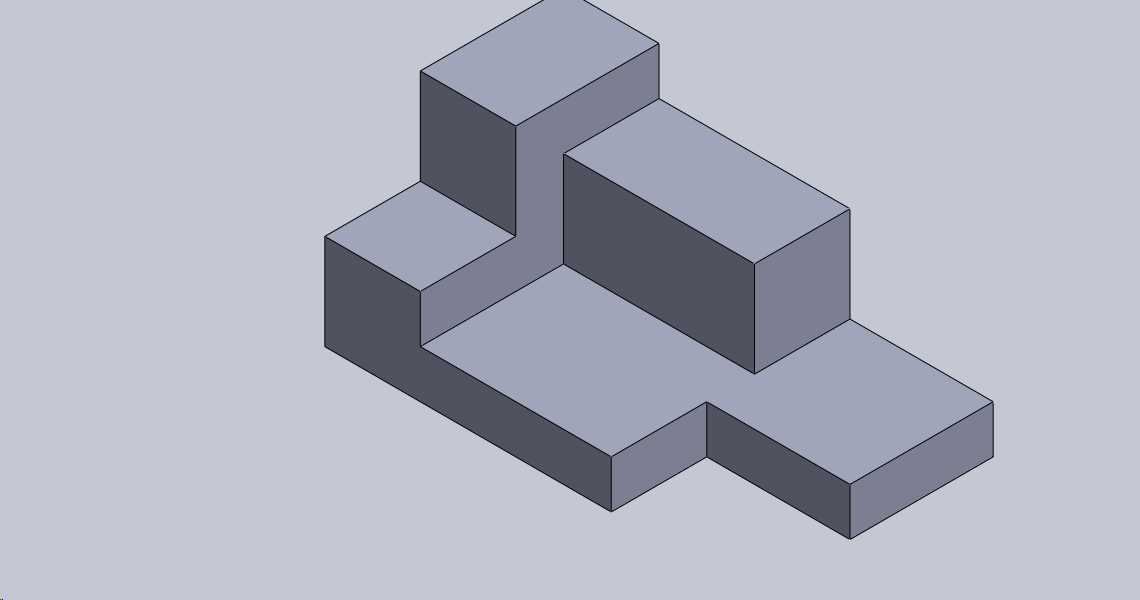

阶梯组合式机械定位支撑块结构

　　该结构属于机械装配环节常用的定位支撑类构件，日常多应用在工装夹具搭建、非标设备工位定位、小型装配线载具限位场景中，核心作用是为待加工或待装配的零部件提供稳定的高度差支撑与侧向定位基准，避免装配过程中工件出现滑移、高度偏差导致的装配同轴度、平面度超差问题。从结构设计逻辑来看，整体采用多段阶梯式凸台组合布局，没有多余的曲面或异形结构，所有棱边均做了小尺寸倒角处理，既可以消除加工过程中产生的锐边毛刺，也能避免装配时与相邻零件发生刮蹭干涉。各段凸台的高度差经过精准核算，相邻台阶的垂直面与水平面垂直度公差控制在常用的机械装配精度范围内，能够直接作为工件定位的基准面使用，不需要额外加装调整垫片即可满足多数普通装配场景的精度要求。在安装边界方面，

　　整体结构的底部为完整的平面，可直接通过螺栓压紧或者磁吸方式固定在工装台面上，底部平面的平面度满足常规安装要求，不需要额外做刮研处理即可保证安装后的稳定性；各凸台的外侧立面均为垂直于底面的定位面，相邻凸台之间的凹槽空间可用于容纳工件的突出结构，或者预留出气动夹具、检测探头的操作空间，不会出现结构干涉问题。从实际使用角度出发，这类支撑块不需要复杂的维护，表面做常规的发黑或者淬硬处理后，即可应对日常装配过程中的摩擦、磕碰损耗，长期使用后如果定位面出现磨损，可直接通过平面磨床修磨底面与定位面即可重复使用，维修成本极低。设计过程中没有采用复杂的加强筋或者镂空结构，整体为实心块体结构，刚性充足，在承受常规的工件压紧力时不会出现形变，能够保证定位精度的长期稳定性，适合在小批量多品种的装配工位作为通用定位配件使用，也可以根据实际工位的高度需求，将多个同类型不同高度的支撑块组合使用，快速搭建出适配不同工件尺寸的定位工装，大幅缩短工装准备的周期。
