U型带卡槽限位机械固定构件

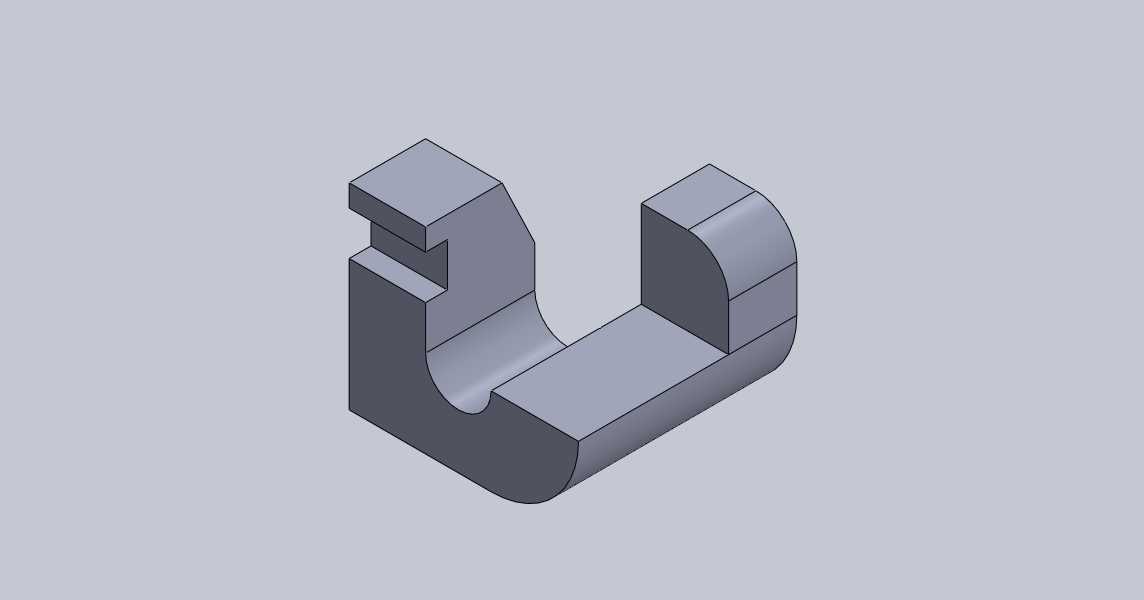

　　这类U型带卡槽的限位固定构件，在轻工生产线、小型物料输送架、工装夹具台架上的应用十分普遍，很多现场做设备改造的工程师都接触过类似结构，它不需要复杂的安装工序，就能快速实现杆件、板件的侧向限位与承托。从结构设计逻辑来看，构件左侧的阶梯式卡槽是核心功能区，做了两级台阶的错位设计，能够适配两种不同厚度的卡装件，不需要额外加装调整垫片就能消除装配间隙，避免设备运行过程中卡接位置出现窜动异响。构件的下半部分U型承托槽做了内圆弧过渡处理，没有尖锐的直角棱边，一方面能减少应力集中，在承受竖向载荷的时候避免转角位置出现应力开裂，另一方面圆弧面和圆柱形杆件配合的时候，接触面积更大，承托受力更均匀，不会像直角槽那样把杆件表面压出划痕。

　　右侧的立臂做了等厚度设计，外侧圆弧和U型槽的内圆弧保持同心，整个构件的壁厚均匀，不管是采用机加工铣削成型，还是采用型材切割后做局部铣槽加工，都能减少材料浪费，加工工序也更简单，不需要复杂的工装夹具就能完成批量加工。从安装边界来看，这类构件的底部平面是安装基准面，加工的时候平面度公差控制在0.1mm以内，安装时可以直接通过螺栓固定在设备的型材框架或者安装基板上，不需要额外加工定位沉台，左侧卡槽的开口方向可以根据现场走线、走件的方向调整，既可以朝上承托横向布置的杆件，也可以侧向安装作为板件的侧向限位挡块。在实际使用场景里，这类构件常用来固定输送线的侧边导向杆、小型设备的管线排布支架、工装台的快速挡停块，相比焊接式的固定挡块，

　　它的可拆卸性更强，后期调整设备布局的时候只需要松开固定螺栓就能调整位置，不会在框架上留下焊疤需要打磨处理。设计这类构件的时候，要重点关注卡槽的台阶高度差和U型槽的开口宽度，台阶高度差要和常用卡装板件的厚度差匹配，U型槽的开口尺寸要比承托杆件的直径大0.2-0.5mm，既方便安装的时候杆件顺利卡入，又不会因为间隙过大导致杆件晃动。整个构件的棱边除了配合面之外都做了0.5mm的倒角处理，避免安装的时候划伤操作人员，也能减少加工过程中产生的毛刺清理工作量。
