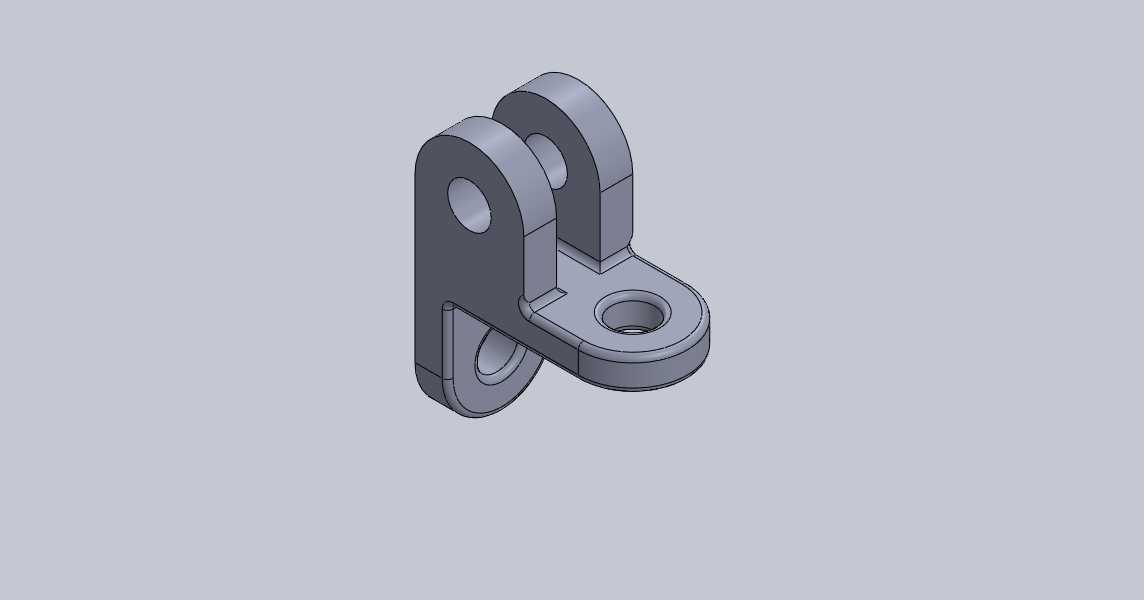

双耳铰接式机械连接固定支座结构

　　这类双耳铰接支座在工业设备的连杆传动、管线支撑、工装夹具定位场景中应用十分广泛，核心作用是实现两个构件之间的铰接传动，允许被连接件绕销轴完成一定角度的相对转动，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，支座采用一体化铸锻成型的基体设计，上部设置两个平行的带孔耳板，耳板的同轴度公差控制在IT7级以内，保证销轴穿装后不会出现卡滞、偏磨的问题，耳板内侧预留了足够的间隙，可适配不同厚度的连接叉臂，同时预留了润滑脂加注的空间，方便后期运维时补充润滑介质，降低铰接副的磨损速率。下部的安装底板采用沉头孔设计，安装时螺栓头可完全沉入孔内，不会突出底板表面影响安装贴合度，

　　底板与安装基面的接触平面度要求控制在0.05mm以内，保证安装后支座不会出现倾斜，避免铰接轴承受额外的倾覆力矩。在实际选型应用时，需要重点关注耳板孔的中心距、底板安装孔的孔位尺寸，以及耳板的厚度参数，这些尺寸直接决定了支座的安装边界，若安装空间受限，还可根据实际载荷情况对耳板外侧做倒角修型，在保证结构强度的前提下缩小整体占用空间。设计过程中针对铰接部位的受力特点，对耳板与底板的过渡位置做了圆弧加强处理，避免直角过渡带来的应力集中问题，经过有限元校核，在额定载荷下过渡位置的最大应力远低于材料的屈服强度，可满足长期交变载荷下的使用需求。这类支座常被用在气动连杆机构的末端连接、设备检修门的铰接支撑、输送线的张紧机构铰接点等位置，

　　相比单耳铰接结构，双耳的设计可让受力更加均衡，销轴的受力状态更合理，能有效提升铰接副的使用寿命，减少日常运维的更换频率。在加工制造环节，耳板的内孔需要做铰孔处理，保证孔壁的表面粗糙度达到Ra1.6以下，降低销轴转动时的摩擦阻力，同时底板的安装面需要做铣削加工，保证与安装基面的贴合率达到85%以上，避免安装后出现松动。针对不同的使用场景，还可对支座表面做发黑、镀锌等防腐处理，适配潮湿、多粉尘等复杂工况的使用要求，在户外设备上应用时，还可在耳板外侧加装防尘密封圈，避免粉尘、水汽进入铰接孔内，加速销轴与孔壁的磨损。
