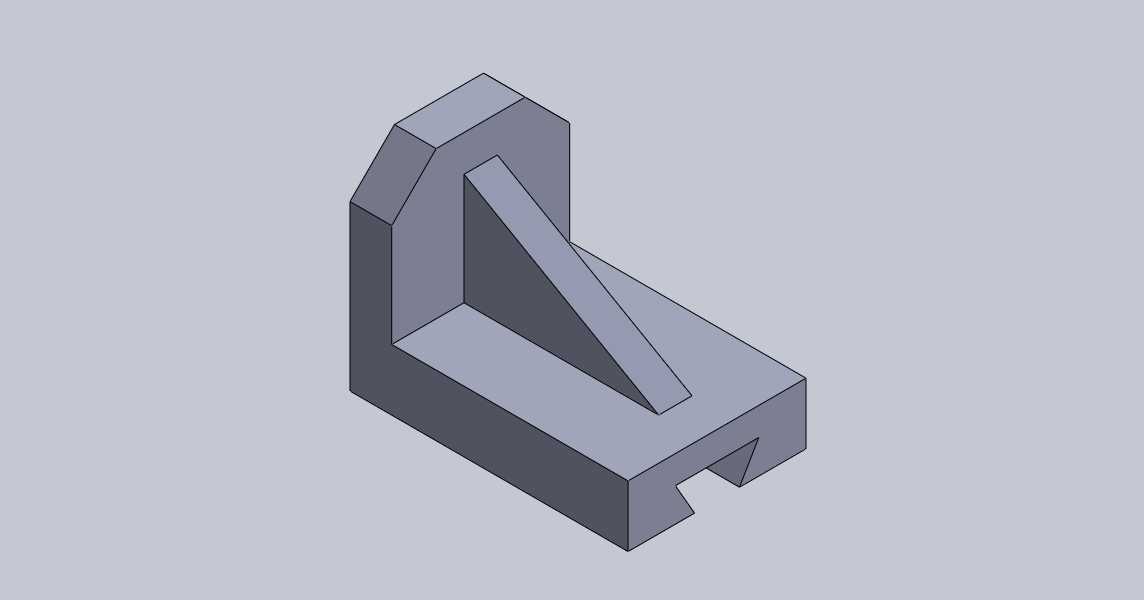

带三角加强筋的L型槽式安装支座结构

　　该构件属于设备安装定位类支撑零件，在各类非标自动化生产线、工装夹具台架、小型物料输送接驳工位中应用广泛，主要承担垂直方向承载与水平方向定位的双重作用，常见于需要对小型功能模组、检测传感器支架、导向挡块进行侧装固定的场景。从结构设计来看，整体采用L型弯折的主体构型，底部开设通槽结构，可配合T型螺栓实现安装位置的横向微调，适配不同工位的定位尺寸偏差，避免安装孔位加工误差导致的装配错位问题；竖直立板与水平底板之间设置三角加强筋，筋板两端分别与立板内侧、底板上表面完全贴合，通过增大受力接触面积分散载荷，有效降低立板受侧向载荷时的根部应力集中，避免长期受载出现弯折变形。设计过程中优先考虑了安装边界的适配性，

　　底部通槽的宽度与深度按照常用工业铝型材的槽口标准匹配，可直接在欧标或国标铝型材机架上完成装配，无需额外加工转接板；立板的安装面预留足够的平面度公差，可直接贴合被支撑件的安装面，减少装配时的垫片调整工作量。整体外形采用等壁厚设计，壁厚取值兼顾结构刚性与材料成本，在满足额定承载要求的前提下尽可能减少材料占用，适合采用型材下料后铣削加工，也可通过铸造成型实现批量生产。实际使用时，底部通槽的长度方向可作为位置调节行程，安装时先将T型螺栓预紧放入槽内，调整支座到目标位置后再锁紧螺栓，后期维护更换时无需完全拆解周边构件，仅需松开螺栓即可沿槽向移出构件，大幅降低工位调整的拆装工作量。立板顶部做斜切处理，避免安装操作时尖锐边角划伤操作人员，同时减少构件整体的占用空间，避免与周边运动部件发生干涉。筋板的厚度与主体壁厚保持一致，焊接或一体成型时不会出现厚薄不均导致的应力残留，长期受交变载荷时也不易出现焊缝开裂或结构断裂问题。
