斜撑式带座轴筒支撑构件结构设计

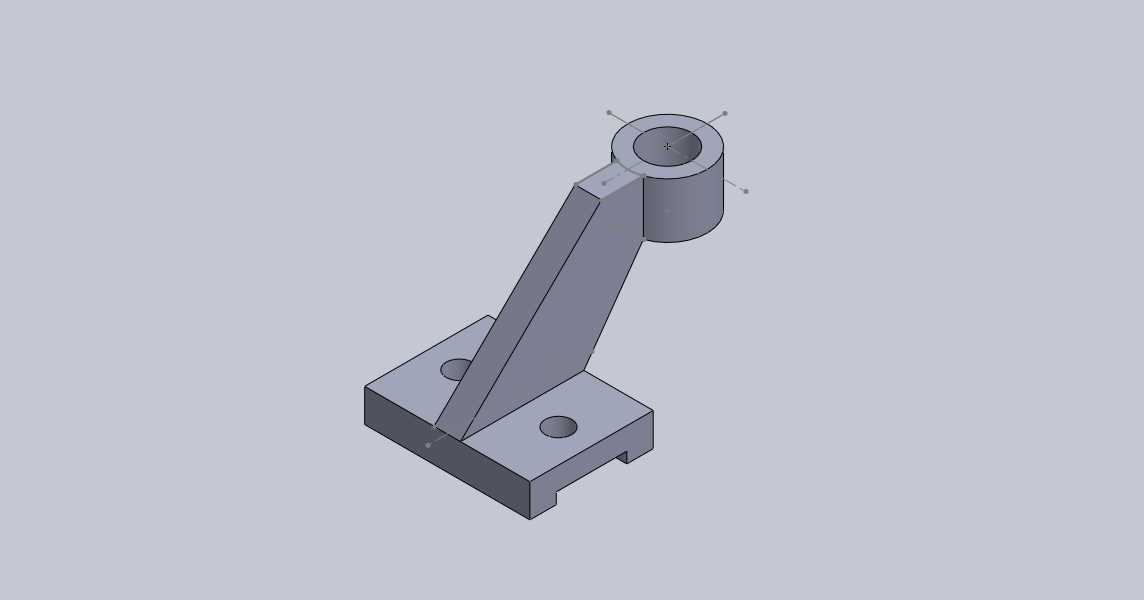

　　该支撑构件属于设备机架类辅助定位部件，常见于轻工输送线、小型专用工装、检测设备的轴系安装工位，主要承担垂直轴类零件的径向定位与载荷传递作用，可将上部轴系的倾覆力矩、径向载荷通过斜撑筋板均匀传导至底部安装基面，避免轴筒部位长期受载出现形变偏移。从结构布局来看，构件底部为带卡槽的矩形安装座，座体上预留两个沉头安装孔，可配合内六角螺栓完成与设备安装面的锁紧固定，底部的卡槽结构可适配设备台面上的T型槽导轨，安装时可沿槽方向调整位置后再锁紧，适配不同工位的轴系安装间距需求，安装座的底面加工有0.8级粗糙度的贴合面，保证安装后与基面完全贴合，避免出现安装间隙导致的支撑晃动。中部采用变截面斜撑筋板连接底部座体与上部轴筒，筋板与座体、

　　轴筒的衔接处均做了圆角过渡处理，可有效降低应力集中系数，在承受交变载荷时不会在衔接位置出现疲劳裂纹，筋板的倾斜角度经过载荷校核，可在最小材料用量的前提下满足抗弯、抗扭强度要求，相比直撑式结构可减少30%左右的侧向空间占用，适配安装空间局促的设备工位。上部的轴筒为通孔结构，内孔可与光轴、导向轴、铰接销轴配合，轴筒上端面预留有紧定螺钉安装位，穿入轴类零件后可通过紧定螺钉锁定轴的轴向位置，也可根据使用需求在轴筒内加装无油衬套，降低轴转动时的摩擦损耗，轴筒的外圆柱面做了倒角处理，方便衬套或者轴承的压装作业。设计过程中优先考虑了加工工艺性，所有棱角位置均做了去毛刺处理，安装孔、轴筒内孔的公差等级选用IT7级，可满足常规工装、

　　输送设备的装配精度要求，无需额外做精加工处理即可直接投入使用，构件整体采用一体式铸造成型后再做机加工的工艺路线，适合批量生产，成本控制表现优异，可直接替换同类型的焊接式支撑座，避免焊接变形带来的装配精度问题。在实际选型使用时，需要注意核对安装座的孔距尺寸与设备台面的安装孔位匹配度，轴筒的内孔直径需适配所安装轴类零件的外径，若用于承受较大冲击载荷的工位，可选用铸钢材质替代常规铸铁材质，提升构件的整体抗冲击性能。
