钢制可调式V型定位调节垫片结构

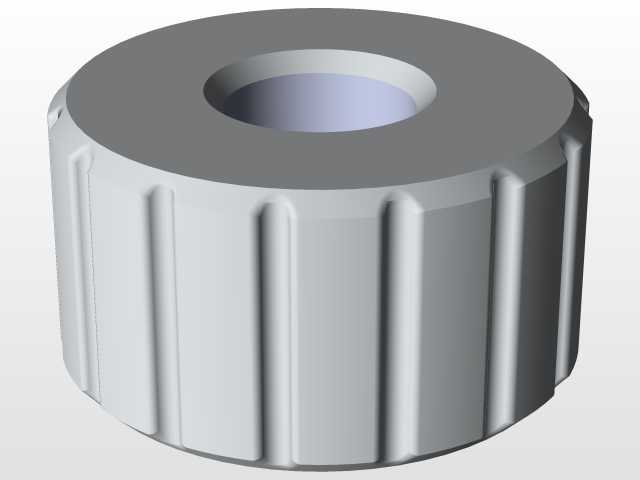

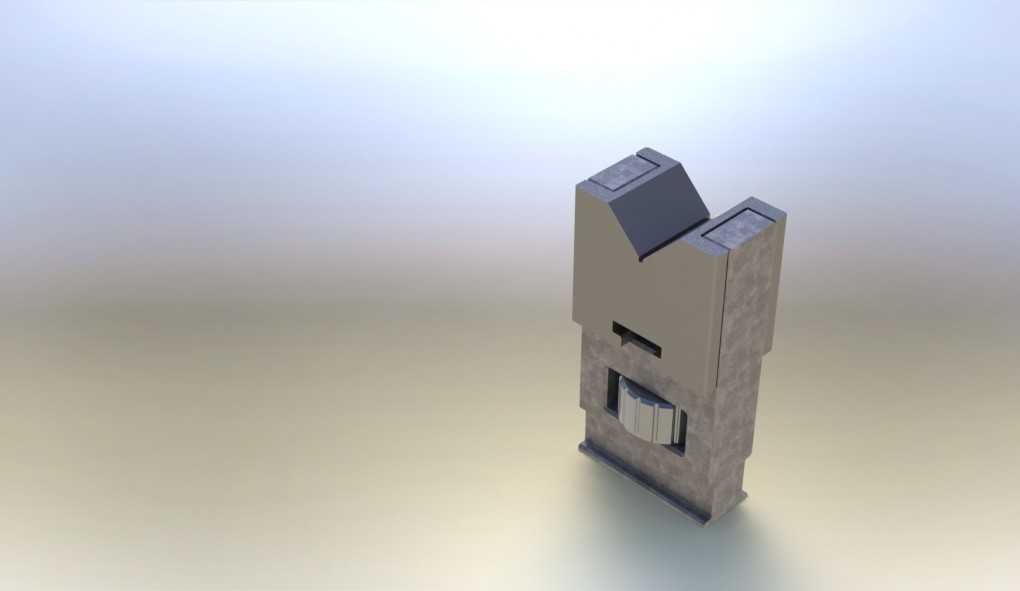

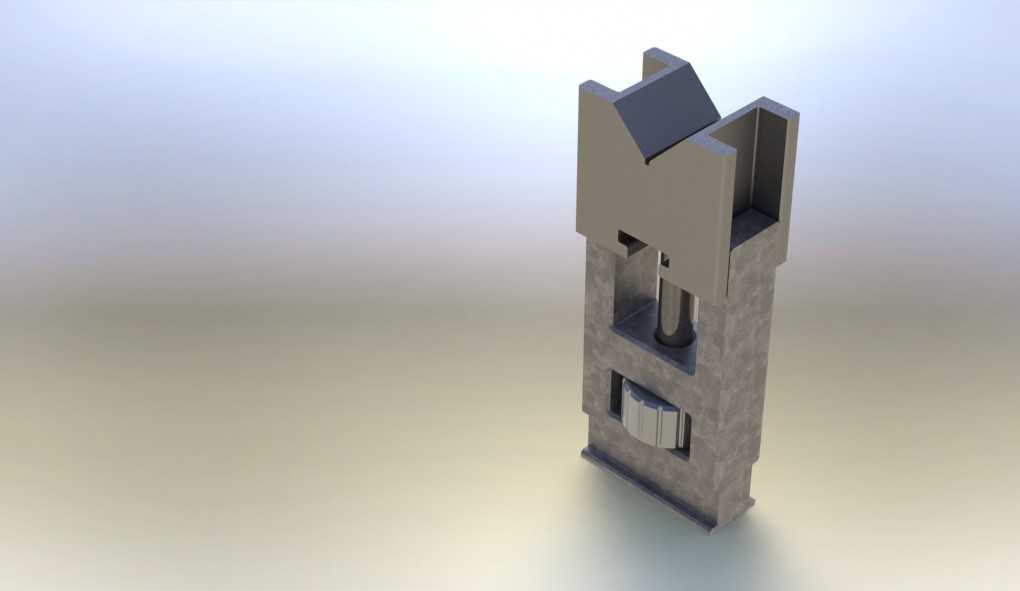

　　在工装夹具、精密装配以及机床辅具的应用场景里，这类V型结构的钢制可调垫片，主要承担轴类零件装夹定位时的高度补偿、间隙微调功能，解决不同直径工件装夹时的中心高对齐问题，避免因装夹基准偏差带来的加工或检测误差。从结构设计来看，主体采用一体化钢制坯料加工成型，上部开设90度V型定位槽，槽口边缘做了微小倒角处理，既可以避免工件装夹时的棱边磕碰，也能保证圆柱类工件落位时自动对中，无需额外找正即可保证轴线与定位面平行。垫片主体侧面设置了阶梯式的调节卡位结构，下部配套的滑动嵌块可以沿着主体的导向槽做上下位移，通过不同卡位的配合实现整体支撑高度的分级调节，相比传统的整片式垫片，无需反复增减垫片叠层就能快速调整支撑高度，

　　在小批量多规格工件的装夹作业中能大幅缩减辅助准备时间。考虑到车间实际使用中的磨损问题，整体工作面都做了淬硬处理，表面粗糙度控制在合理区间，既保证定位精度的稳定性，也能延长反复装夹下的使用寿命。安装边界方面，这类垫片的底部为平整的矩形安装面，可直接适配标准磁力工作台、T型槽平台的装夹要求，无需额外制作转接底座，主体侧面的锁紧槽结构可以配合常规的压板螺栓完成固定，安装时只要保证底面与工作台面完全贴合，就能避免支撑时的倾斜偏差。在实际装配调试场景中，这类可调垫片也常用来补偿设备组装时的零件累积公差，比如输送线辊道安装时的高度差调整、检测工位定位基准的微调，相比薄垫片叠装的方式，一体式的调节结构不会出现叠层垫片窜动、移位的问题，

　　长期使用下的支撑刚性更有保障。设计时特意将调节嵌块的滑动间隙控制在极小范围，避免调节过程中出现旷量，保证每次调整后的定位重复精度满足工装使用要求，V型槽的开口尺寸覆盖了常规直径范围的轴类、管类零件定位需求，无需频繁更换不同规格的定位块就能适配多数常规装夹场景。
