双活塞曲柄连杆动力机构结构设计

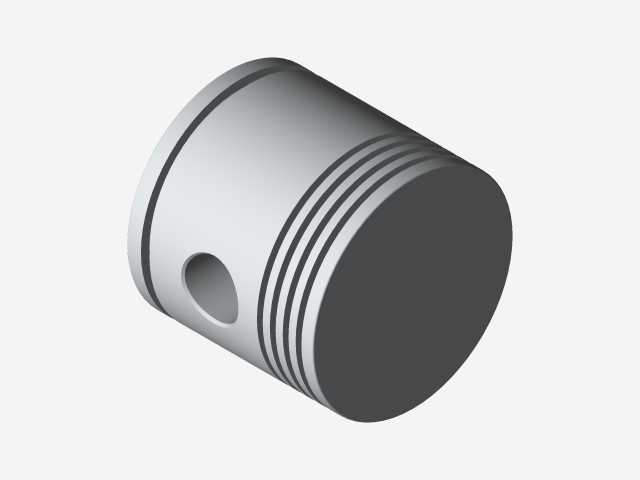

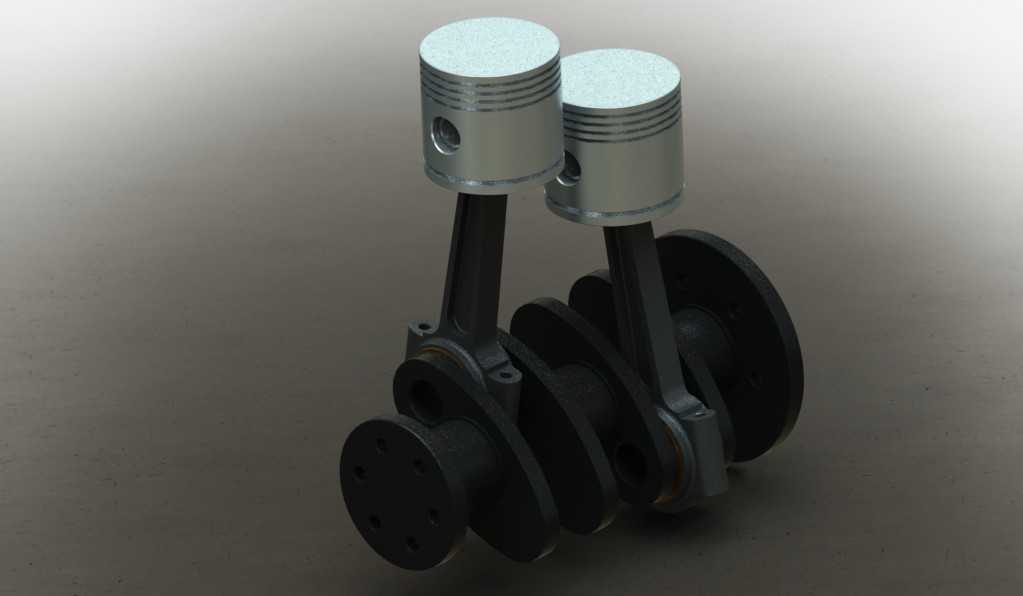

　　这套双活塞动力组件的结构设计，核心围绕小排量动力单元的紧凑化需求展开，在小型代步动力、教学演示教具、微型动力试验台这类场景中，这类结构的应用十分普遍。不同于单活塞结构的动力输出脉动问题，双活塞错角布置的曲柄连杆机构，能够将两个活塞的往复惯性力做部分抵消，让曲轴端的输出扭矩波动更小，运转平顺性比同排量单活塞结构提升不少。从结构布局来看，两个活塞采用并列排布方式，活塞本体的环带区域预留了三道环槽，分别对应气环与油环的安装位置，活塞销孔采用同轴精加工设计，保证活塞与连杆小头的连接同轴度，避免往复运动中出现偏磨拉缸的问题。连杆部分采用工字型截面设计，在保证结构强度、满足往复运动刚度要求的前提下，尽可能降低连杆自身重量，

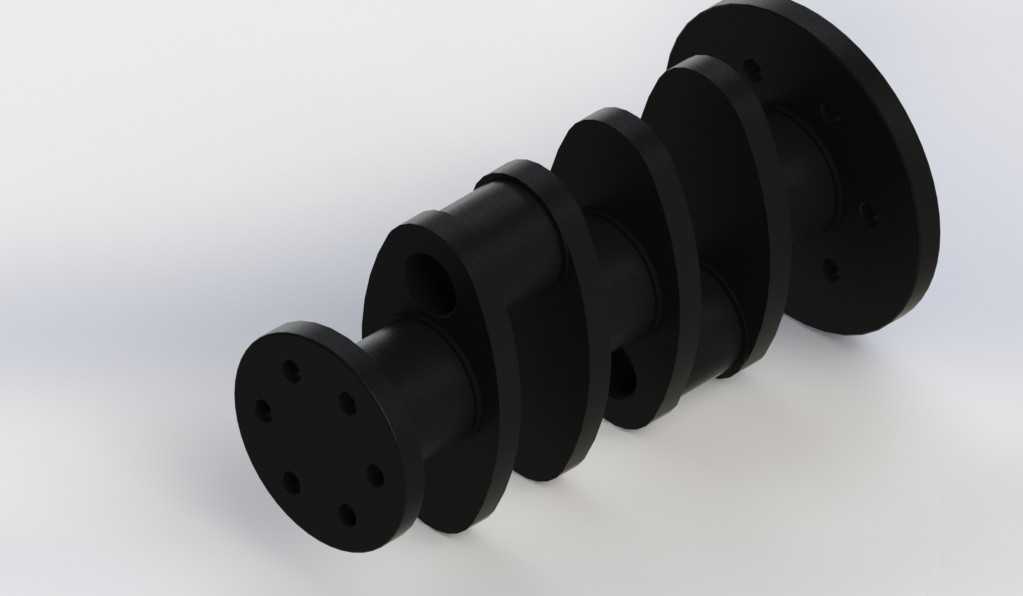

　　减少高速往复运动产生的惯性载荷，连杆大头采用剖分式结构，适配曲轴曲柄销的安装定位，装配时可以通过连杆螺栓实现紧固，配合轴瓦保证转动副的润滑与耐磨性能。曲轴部分采用双曲柄错角布置，两个曲柄销的相位差匹配活塞的运动行程，保证两个活塞的运动时序符合动力输出的相位要求，曲轴两端预留了法兰安装位，一端可以连接飞轮储能结构，另一端可以对接动力输出端或者配气机构的传动组件，安装边界上，整个机构的横向尺寸由两个活塞的中心距决定，轴向尺寸匹配曲轴的支撑跨度，在设计时已经预留了曲轴箱内壁的安装间隙，活塞处于上止点时，活塞顶部与缸盖的压缩余隙也做了合理设定，避免运动干涉。这类结构的设计思路，本质是在有限的空间内实现动力的稳定输出，

　　设计过程中需要反复校核活塞运动的上下止点位置，确认连杆在摆动过程中不会与缸体内壁发生碰撞，同时还要平衡曲轴的动平衡性能，在曲柄对应位置设置平衡块，抵消活塞连杆组件往复运动产生的一阶惯性力。实际应用中，这类双活塞结构既可以作为小型内燃动力的核心组件，也可以改装为空气驱动的演示机构，用于展示曲柄连杆机构将直线往复运动转化为旋转运动的工作原理，零件之间的配合公差都经过合理设定，活塞与缸体的间隙、连杆大小头的转动间隙、曲轴与支撑轴承的配合精度，都能满足常规工况下的长时间运转需求，不需要额外做特殊的结构加强就能适配常规的动力输出负载。
