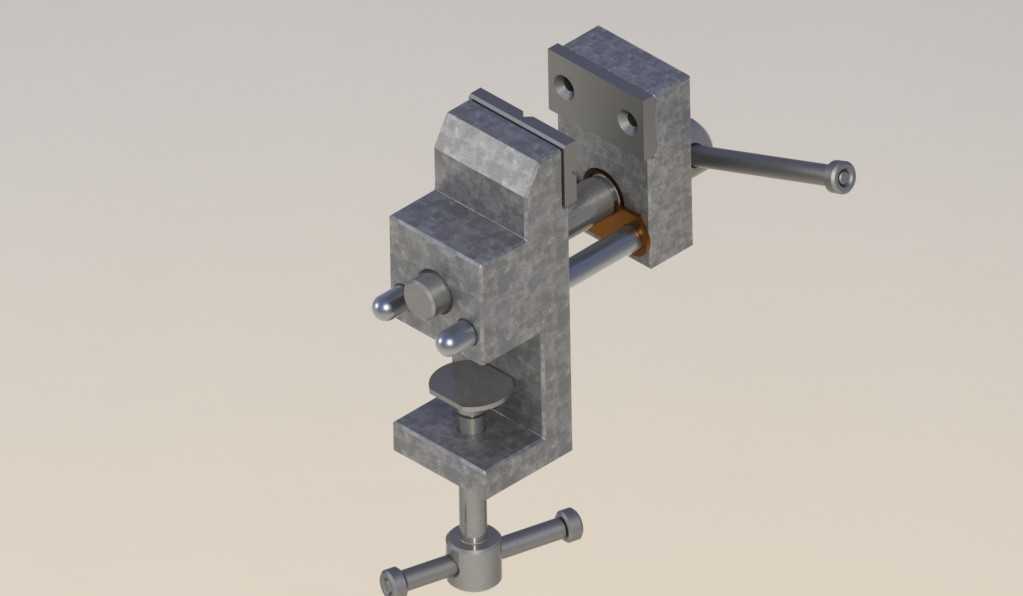

简化结构桌用夹持台钳三维结构

　　这款桌用夹持台钳主要面向小型工件加工作业场景，常见于家庭维修工位、院校金工实训台、小型机加工坊的零散工序工位，用来固定待锉削、钻孔、打磨、装配的小型工件，替代传统重型台钳对安装空间的高要求，适配厚度有限的工作台侧边安装。从结构设计逻辑来看，这款台钳做了结构简化处理，整体采用夹座与钳身一体化的C型架结构，省去了传统台钳的厚重底座，直接通过C型架下方的锁紧螺杆压在工作台边缘完成固定，安装时不需要在台面上打孔，也不需要预埋螺栓，只要工作台边缘厚度在夹持行程范围内，就能快速装拆，适合需要频繁更换工位的作业场景。钳身部分采用丝杠传动的夹紧结构，转动侧方的操作手柄就能带动活动钳身沿导向杆平移，实现钳口的开合，钳口预留了可更换防滑齿板的安装位，

　　长期使用磨损后只需要更换齿板就能恢复夹持性能，不需要整体更换钳身。C型架下方的锁紧螺杆顶端配有圆形压盘，增大与工作台底面的接触面积，避免锁紧时压伤工作台面，同时提升锁紧后的稳定性，夹持工件时不会因为受力出现台钳整体偏移。从安装边界来看，这款台钳的C型夹开口行程适配常规厚度的木质工作台、钢板工作台、实训操作台，整体外轮廓尺寸紧凑，安装后不会占用过多台面操作空间，钳身高度控制在合适范围，作业时工件的夹持高度符合人工操作的人体工学要求，长时间进行锉削、装配作业不会出现手臂过度抬升的疲劳问题。导向部分采用双光杆导向结构，相比单杆导向的简易台钳，活动钳身平移时不会出现偏转，夹紧工件时钳口贴合度更好，不会出现工件夹偏、夹不紧的问题，

　　丝杠与活动钳身的连接部位采用间隙配合设计，转动手柄时手感顺畅，不会出现卡滞，即使钳身进入少量加工碎屑，也能通过简单清理恢复操作手感。钳身的固定部分与C型架为一体式结构，整体刚性足够应对小型工件的轻负荷加工作业，比如小型铝件、塑料件、铜件的修配，电子元器件的焊接固定，小型五金件的装配夹持，都能提供稳定的夹持力，不会因为夹持力不足导致工件移位。设计时特意简化了非必要的结构部件，没有增加额外的转盘、角度调节等复杂结构，降低了整体制造成本，同时减少了故障点，日常使用只需要定期给丝杠、导向杆涂抹少量润滑脂就能长期保持顺畅操作，不需要复杂的维护保养。
