上肢康复辅助支撑训练装置结构设计

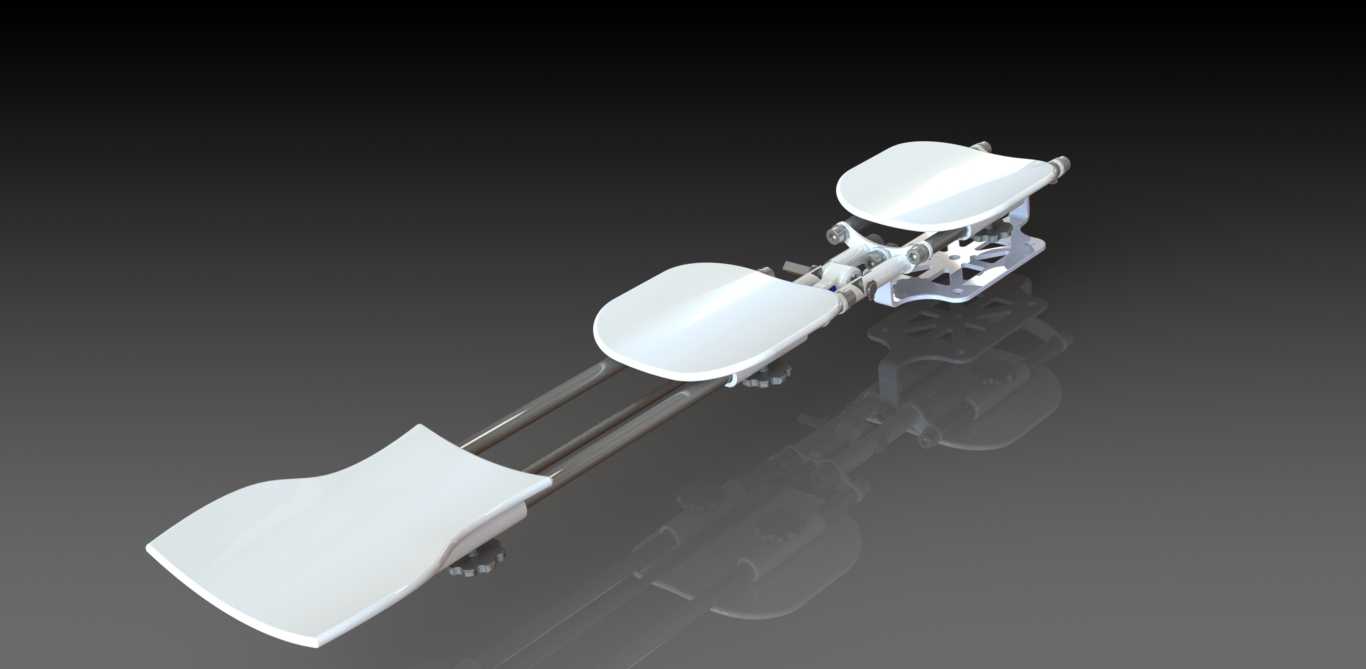

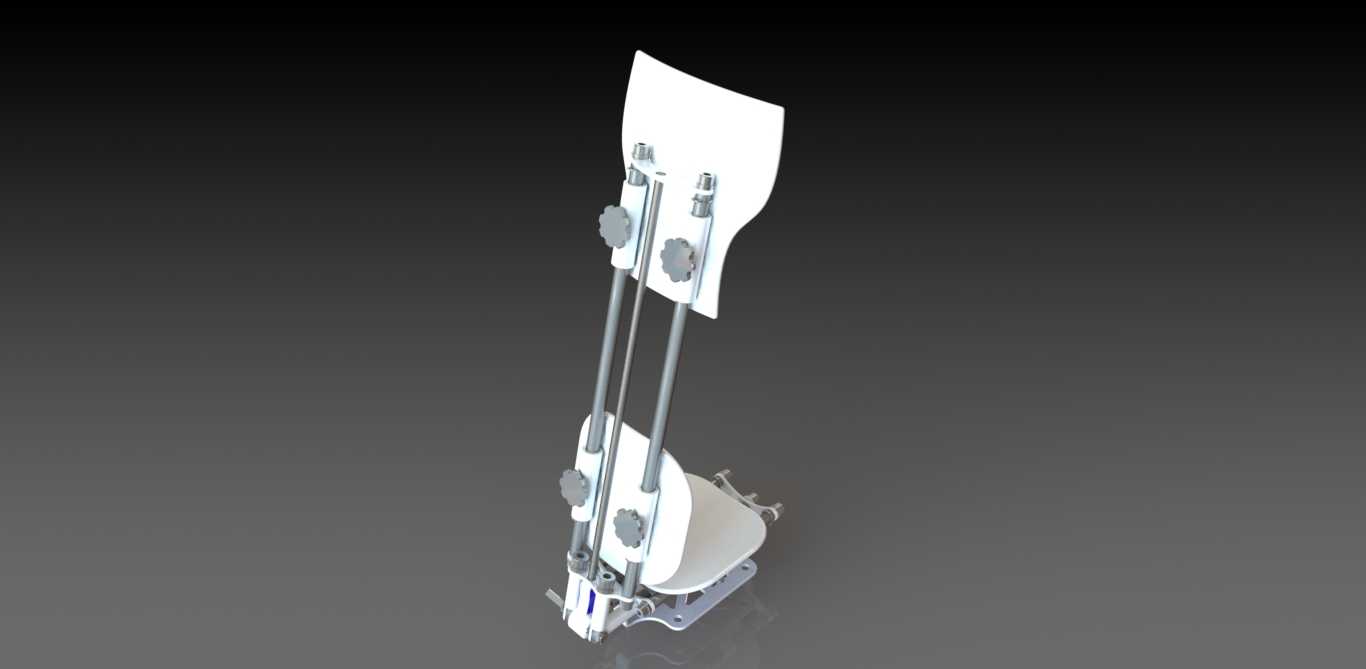

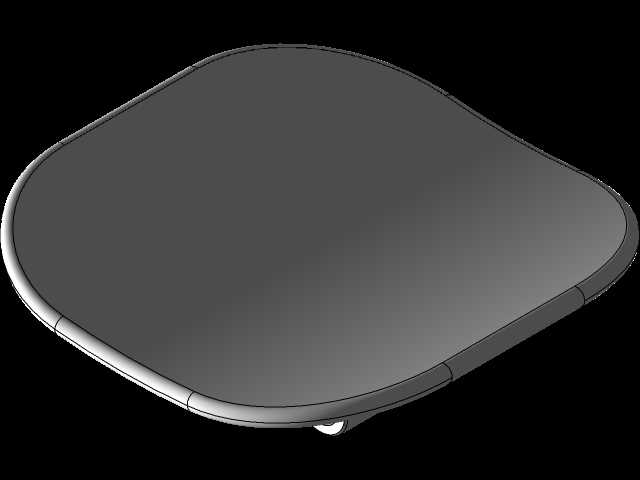

　　这款上肢康复支撑装置主要面向术后上肢活动受限、神经损伤导致上肢运动功能障碍的康复训练场景，可部署在康复科诊室、社区康复站点甚至家庭康复场景中使用，替代传统人工托举辅助的康复模式，降低康复师的工作强度，同时为患者提供稳定可控的上肢活动支撑。装置整体采用三段式托举结构，最靠近躯干端的托板为加宽曲面造型，贴合人体上臂后侧的生理曲线，接触边缘做了大圆角过渡处理，避免长时间承托造成局部压疮，中间段托板对应小臂位置，尺寸略窄于上臂托板，适配小臂的围度特征，最远端的托板用于承托腕部与手掌，表面做了微凹的弧度处理，防止训练过程中手部滑脱。

　　从结构设计逻辑来看，整套装置的核心是底部的双导轨滑动副搭配多组铰接关节，双平行光轴导轨作为滑动基座，保证三段托板可沿着手臂伸展的方向做线性滑移，导轨的滑动阻尼经过匹配调试，既不会因为阻尼过小导致装置窜动，也不会因为阻尼过大阻碍患者的主动伸展动作。各段托板之间的铰接关节预留了合适的转动间隙，可实现上下方向的俯仰摆动，匹配手臂抬升、下落的自然运动轨迹，关节位置设置了限位结构，将摆动角度限制在人体上肢安全活动范围内，避免康复训练过程中出现过度牵拉造成二次损伤。装置的底座为低重心平板结构，安装时可通过螺栓固定在康复训练桌台面，也可搭配配重底座直接放置在平整桌面使用，整体安装边界不超过普通办公桌的桌面尺寸，不需要额外占用过大的场地空间，底座上方的铰接连接座可调整整体安装倾角，适配不同坐姿高度的患者使用需求。

　　在实际使用过程中，动力输入端可连接至装置近端的弯头连接位，外接低速驱动单元即可实现被动式的上下抬升与前后滑移训练，也可拆除驱动单元作为纯被动支撑辅具，由患者主动发力完成上肢的伸展、抬落动作，辅助患者逐步恢复上肢的肌肉控制能力与关节活动度。整套结构的运动轨迹完全贴合人体上肢的自然运动规律，没有冗余的运动自由度，所有运动副都做了间隙适配，避免运行过程中出现卡滞、晃动的问题，托板部分可根据患者的臂长差异调整各段的安装间距，适配不同身高、不同臂长的使用人群，托板表面可搭配柔性衬垫进一步提升使用舒适度，整体结构没有尖锐外露的零部件，所有连接位置都做了沉头处理，保证使用过程的安全性。
