带方形安装底座的立式管状支撑连接件

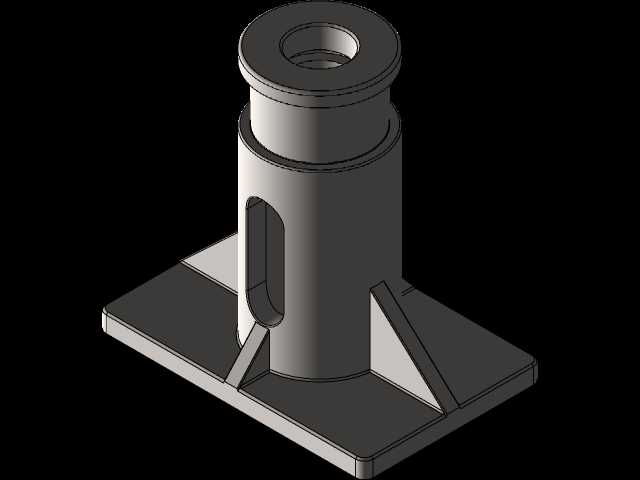

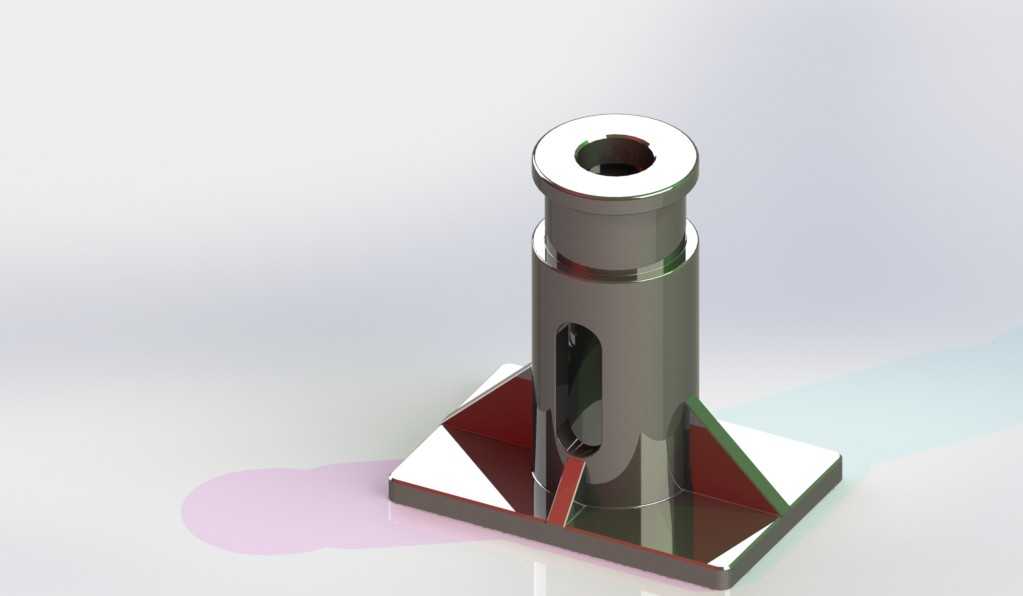

　　该立式支撑连接件主要应用于轻工输送线、小型实验台架、模块化工装夹具的管路与立柱衔接场景，可作为气路支路终端固定座、小型导向杆支撑座、线缆穿设防护座使用，适配直径匹配的硬质管材、光轴类零件的垂直安装需求。从结构设计来看，底部采用方形安装法兰，四个角预留安装孔位，可通过螺栓直接固定在型材台面、设备基板上，安装边界贴合常规2020、3030铝型材的孔距排布，无需额外加工转接板即可完成装配，法兰与立柱衔接处设置三角加强筋，筋板厚度均匀，可抵消侧向载荷带来的应力集中，避免立柱根部受冲击断裂。主体立柱为中空管状结构，顶部设计同轴定位凸台，凸台内径与立柱内孔保持一致，可实现穿设管路、导向轴的同轴度定位，柱身一侧开设长条形通槽，槽口边缘做倒角处理，

　　既可以作为管路接头的避让空间，也能作为导向件的行程限位槽使用，槽宽尺寸适配常规快插接头、导向滑块的安装宽度，无需二次扩孔即可完成配件装配。设计过程中优先考虑装配便利性，所有安装面均设置退刀槽与倒角，避免加工毛刺影响装配精度，立柱外圆与底座法兰的垂直度公差控制在0.02mm以内，保证安装后立柱无倾斜，适配对垂直精度有一定要求的导向、支撑场景。整体结构无复杂曲面，采用常规车削、铣削工艺即可完成加工，材料可选45号钢、铝合金或工程塑料，根据使用场景的载荷需求灵活调整，中空结构在保证结构强度的同时降低整体重量，减少安装底座的承载负担，加强筋的排布避开底部安装孔位，不会干涉螺栓的拧紧操作，柱身长槽的位置经过受力校核，开设在非主受力面，不会大幅降低立柱的抗扭、抗弯强度，可承受常规工况下的径向载荷与轴向压力，适配多数轻型工业设备的支撑、衔接需求。
