20齿3毫米节距同步带轮结构设计

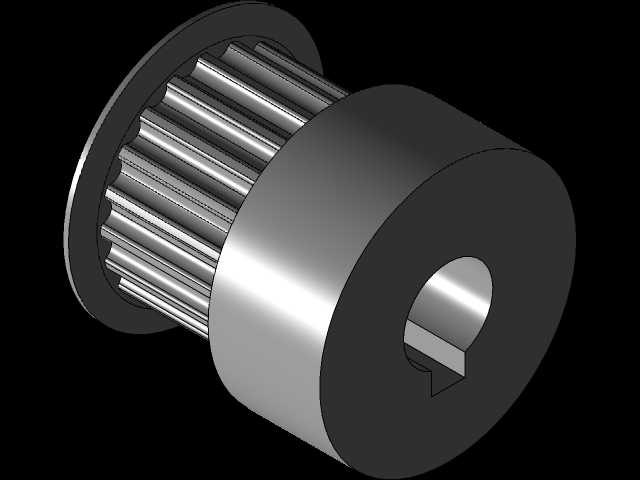

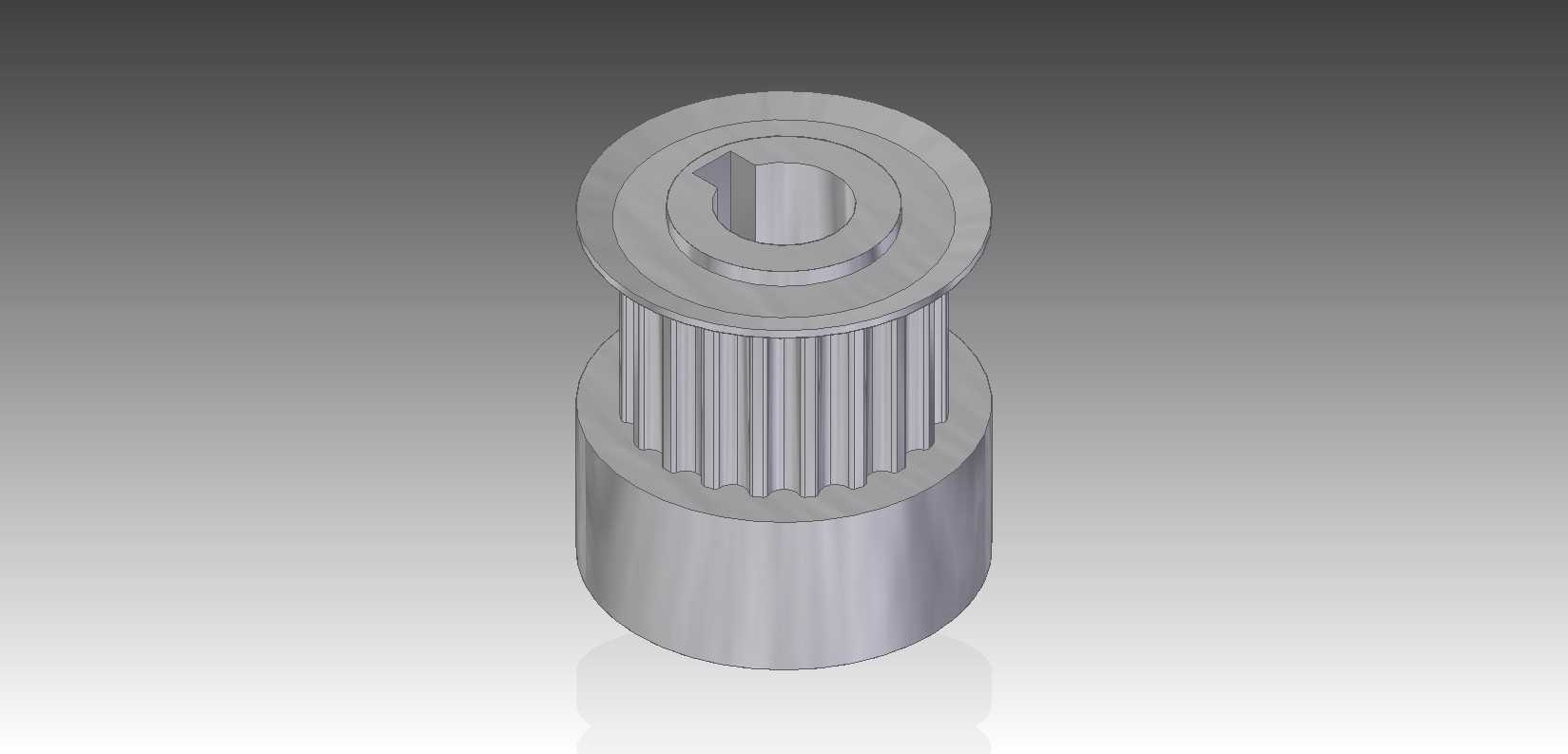

　　这款同步带轮在轻工自动化输送、小型精密传动工位中应用十分广泛，常见于桌面型分拣设备、小型包装线进给机构、3D打印传动模组这类对传动同步精度有要求的场景，区别于平带传动的打滑缺陷，齿形啮合的传动形式能保证输入输出端转速比恒定，不会出现传动丢步的问题，在需要精准定位的往复运动机构中适配性极强。从结构设计来看，带轮采用一体式台阶式构型，上部带挡边的齿形段用于卡合同步带，两侧凸起的挡边能避免高速运转时同步带出现轴向窜动、脱带的故障，下部的光滑圆柱段为安装定位段，可直接穿入设备安装板的对应孔位，中心设置的键槽结构用于和传动轴配合，通过平键传递扭矩，避免带轮与轴之间出现相对转动，保证扭矩传递的可靠性。齿形参数上匹配20齿、

　　3mm节距的同步带规格，齿槽轮廓完全贴合对应型号同步带的齿形，啮合过程中齿面接触均匀，不会出现局部应力集中导致的齿面磨损过快问题，能有效延长带轮与同步带的整体使用寿命。设计过程中优先考虑了安装边界的适配性，下部定位圆柱的外径与常规安装板的预留安装孔尺寸匹配，不需要额外加装轴套即可完成装配，整体轴向长度控制紧凑，不会占用过多的设备内部安装空间，适合在排布紧凑的小型设备内部使用。实际选型使用时，需要注意匹配对应节距的同步带，安装时保证带轮与主动轮、从动轮的端面共面，避免带边出现偏磨，同时中心键槽的尺寸需要与配套传动轴的键宽公差匹配，保证装配后无旷量，运转过程中不会出现异响。这类小规格同步带轮通常采用铝合金材质加工，自重较轻，

　　高速运转时的动平衡表现更好，不会给驱动电机带来额外的负载，在低负载、高转速的精密传动场景中，相比齿轮传动具备噪音更低、无需润滑、维护成本更低的优势，不需要定期涂抹润滑脂，也不会出现油污污染生产物料的问题，在食品包装、医药输送这类对洁净度有要求的工位也能适用。
