60齿3mm节距同步带轮传动构件

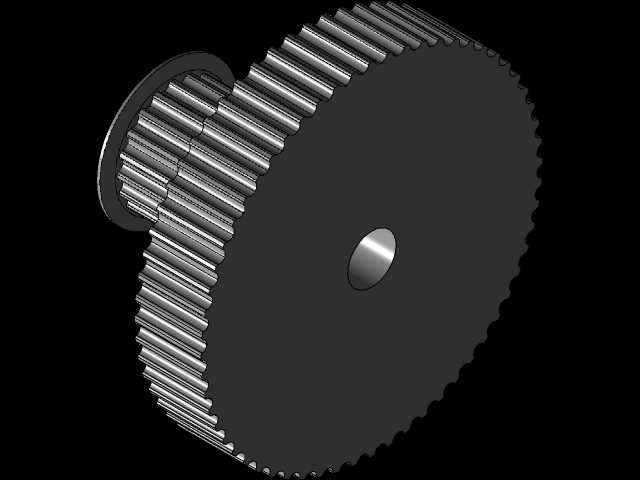

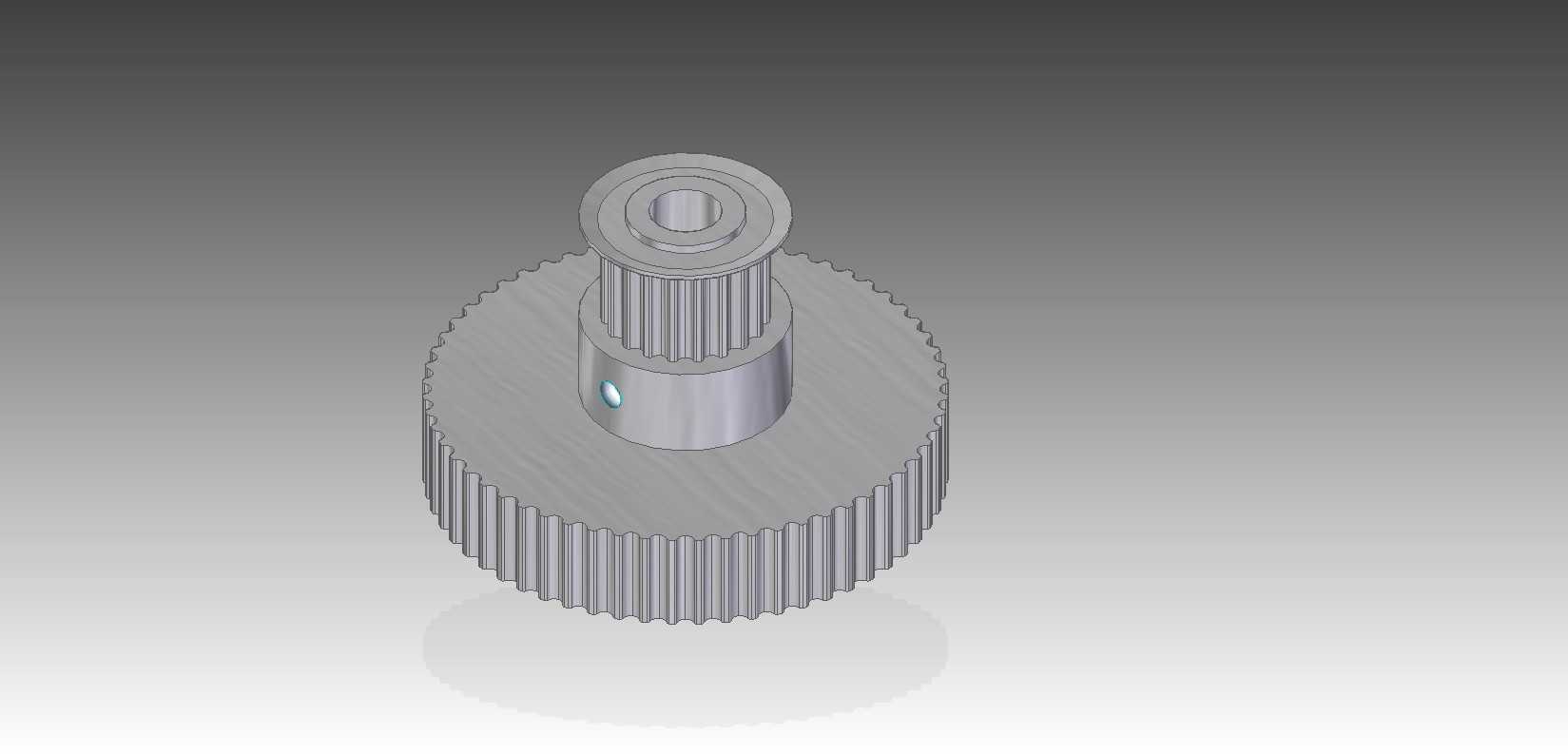

　　这款同步带轮构件是机械传动系统里的核心配套零件，主要适配节距3mm的同步齿形带，在轻载精密传动场景中应用十分广泛，常见于桌面级自动化输送工位、小型检测设备进给机构、3D打印运动轴传动、电子元器件分拣设备的动力传输环节，相比平带传动能保证精准的传动比，不会出现打滑丢转的问题，相比齿轮传动又具备缓冲吸振的特性，运行噪音更低，安装调试的容错空间也更大。从结构设计来看，该构件采用同轴阶梯式布局，下部大直径轮体加工有60个等距分布的梯形啮合齿，齿形轮廓完全匹配对应节距同步带的齿槽，啮合过程中齿面接触均匀，不会出现卡滞或跳齿的情况；上部同轴设置小直径带轮段，可适配另一路小负载同步传动，实现单轴双路动力输出，减少传动链路的零件数量，

　　压缩机构整体的轴向安装空间。轮体中心设计有贯通安装孔，孔侧预留紧定螺钉定位平面，安装时可通过紧定螺钉直接与传动轴锁紧固定，无需额外加工键槽，适配小扭矩传动场景的快速装配需求，安装孔的直径公差控制在过渡配合区间，既可以保证与传动轴的同轴度，避免高速运转时出现动平衡偏差引发的振动，也能降低装配难度，无需借助压装工具即可完成手动装配。设计过程中，齿形参数严格遵循对应节距同步带的啮合规范，齿顶留有合理的间隙避免带齿与轮齿根发生干涉，齿侧的啮合间隙控制在合理范围，既保证传动精度，也能补偿加工与安装过程中产生的少量同轴度误差。轮体的轴向尺寸经过优化，下部大带轮的齿宽适配标准宽度的3mm节距同步带，上部小带轮的齿宽对应窄幅同步带的安装需求，

　　两段带轮之间的轴肩高度经过核算，既可以作为带轮安装的轴向定位面，也不会与同步带的侧边发生摩擦。在实际选型应用中，需要注意该带轮的安装边界：轮体最大外径由60齿3mm节距的参数确定，安装时要保证带轮与对应配合带轮的平行度偏差在允许范围内，避免同步带运行时出现偏磨，降低带的使用寿命；中心安装孔适配的传动轴直径要与孔位尺寸匹配，紧定螺钉的锁紧位置要避开传动轴的应力集中区域，防止长期交变载荷下传动轴出现压痕或变形。这类阶梯式同轴双带轮的设计，很适合空间受限的小型自动化设备，能在极小的安装空间内完成两路不同速比的动力传输，省去了额外设置中间传动轴的麻烦，整体结构紧凑，传动效率高，日常维护仅需定期检查同步带张紧力即可，无需额外加注润滑脂，适配洁净车间、无尘工位的使用要求，不会因为油污污染影响生产环境。
