轮胎终检工位带提升结构出料输送装置

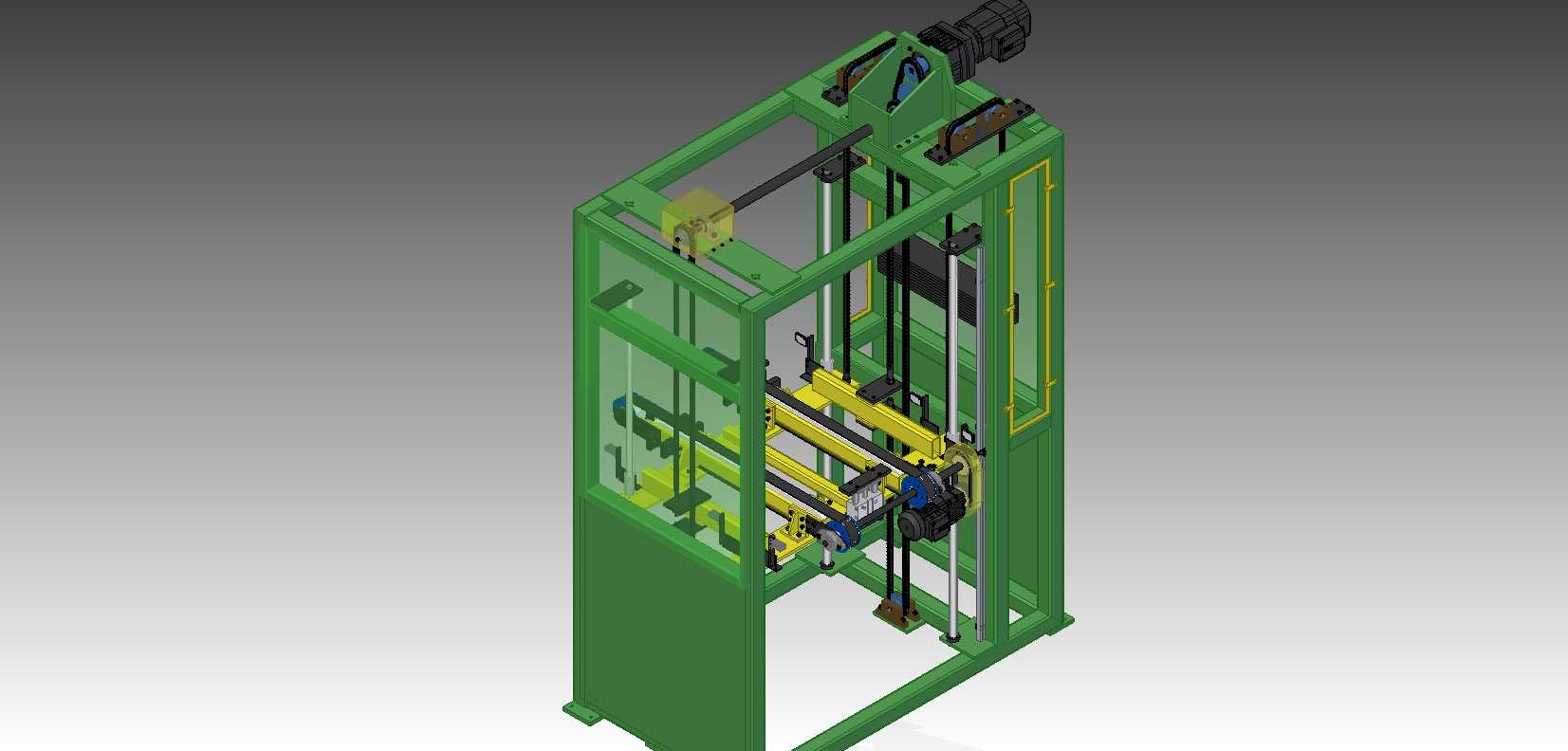

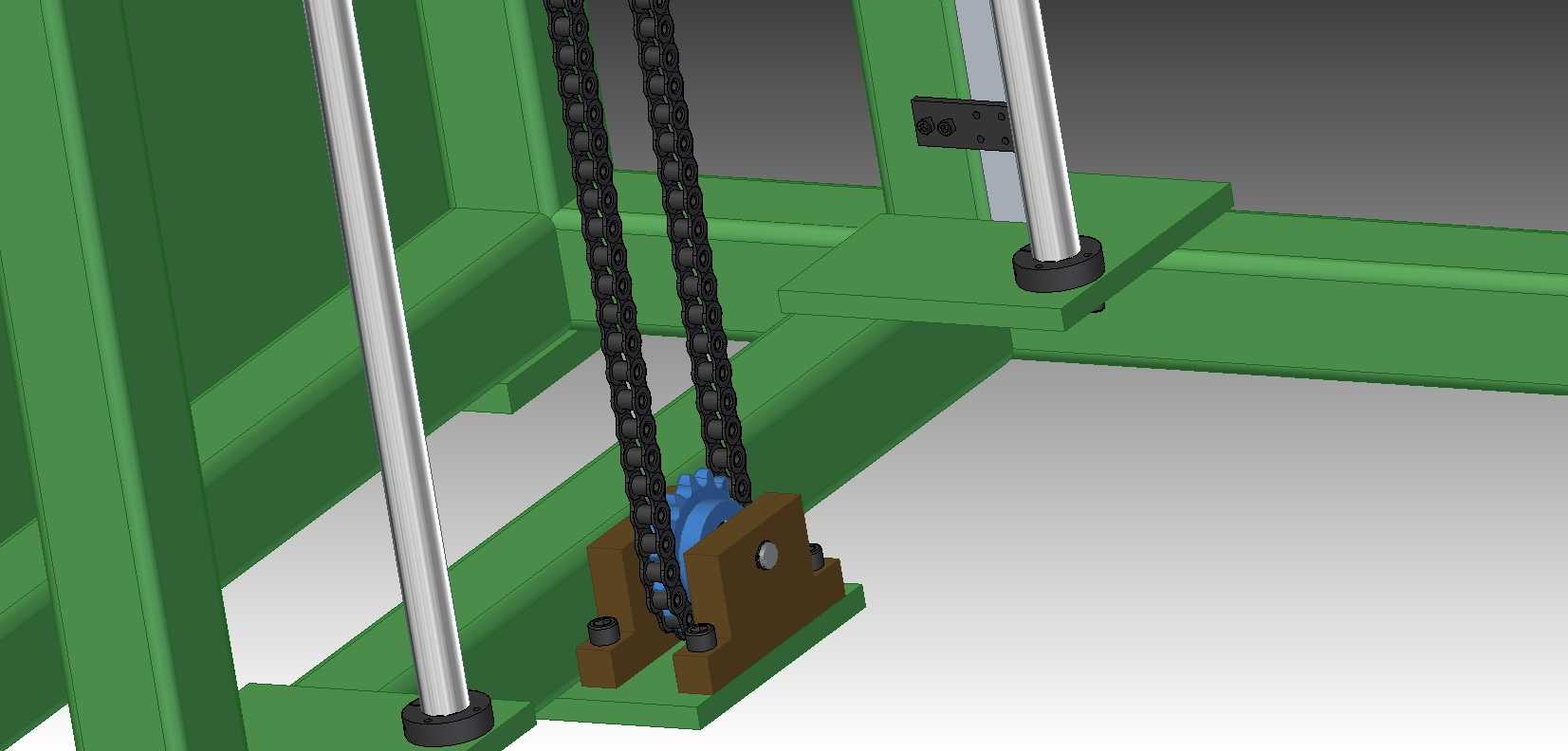

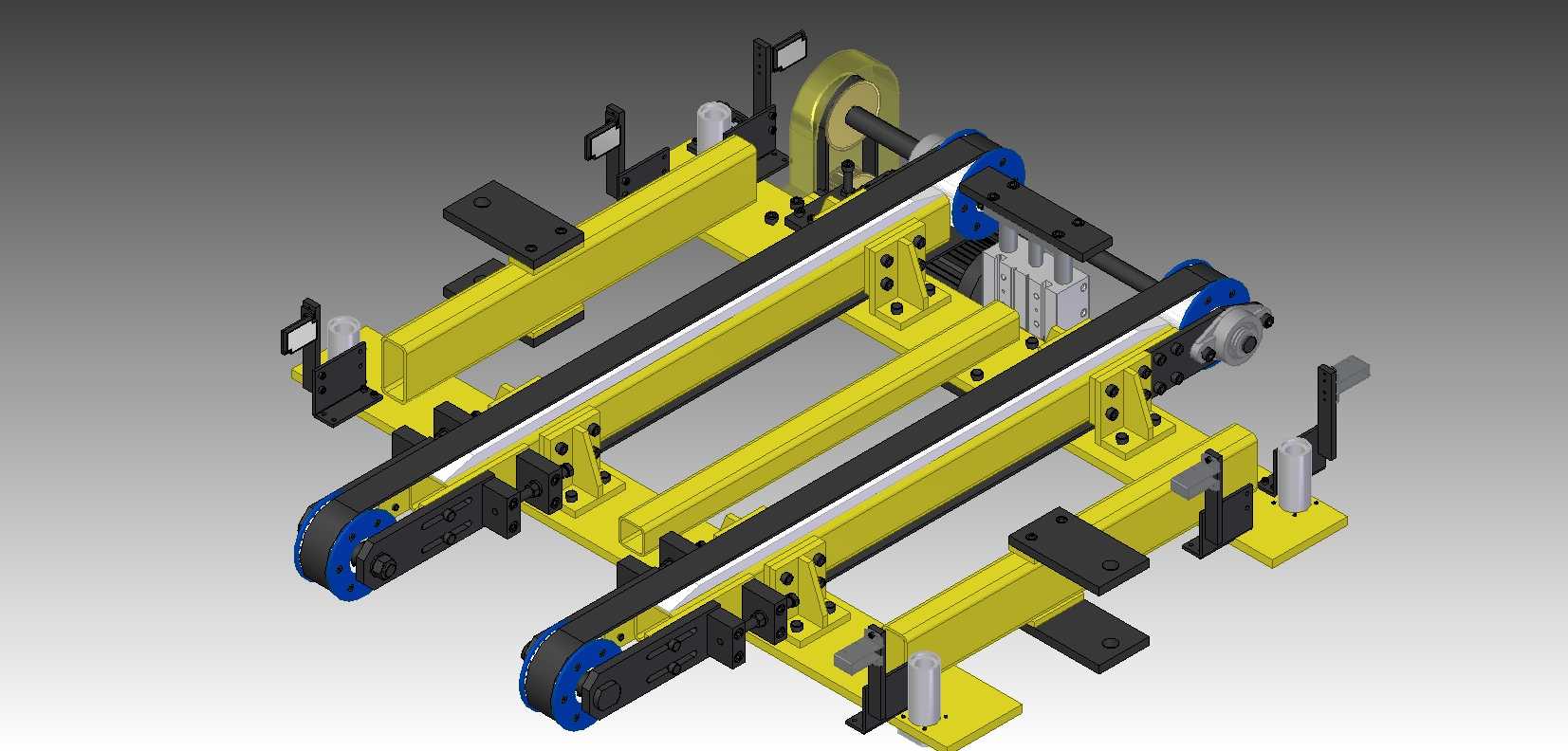

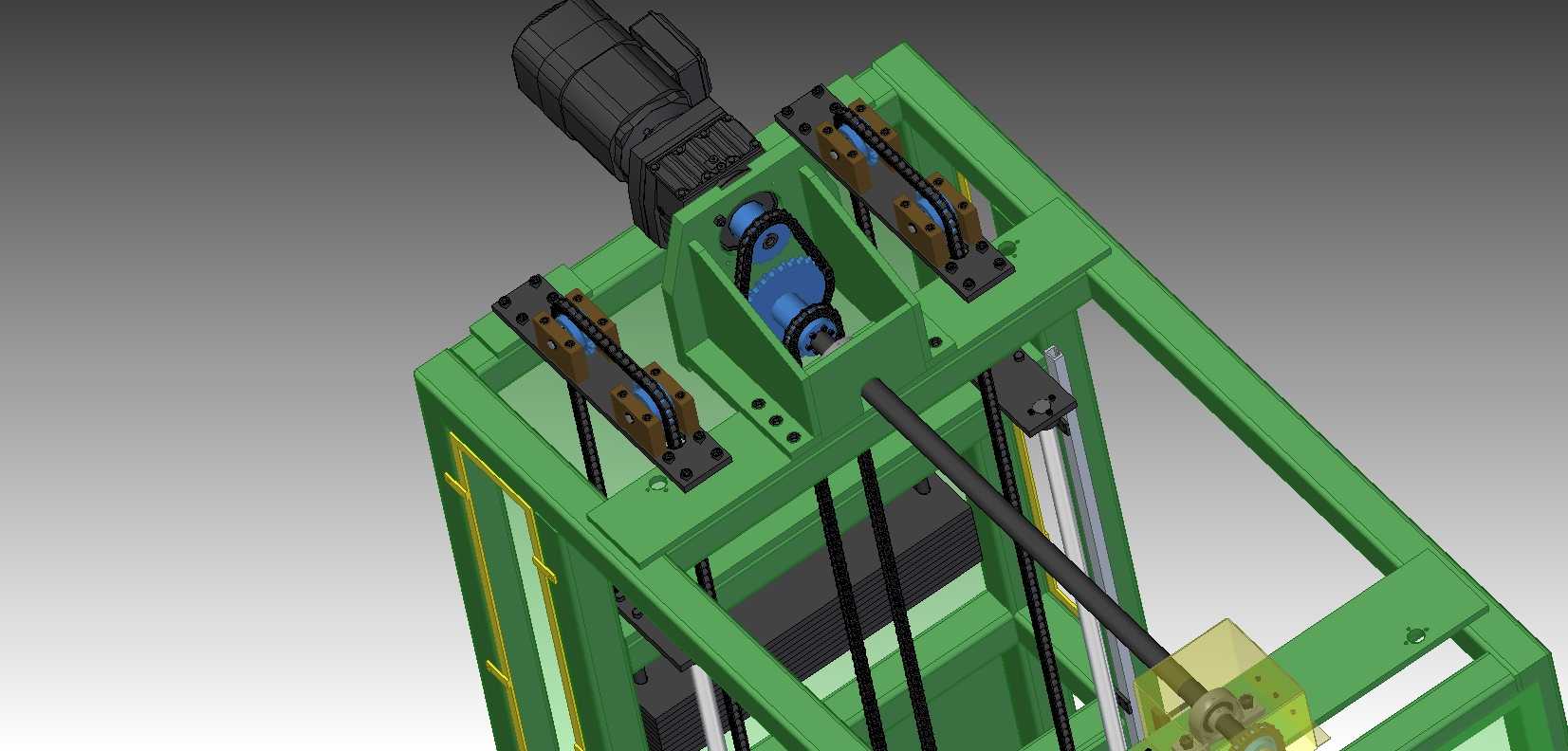

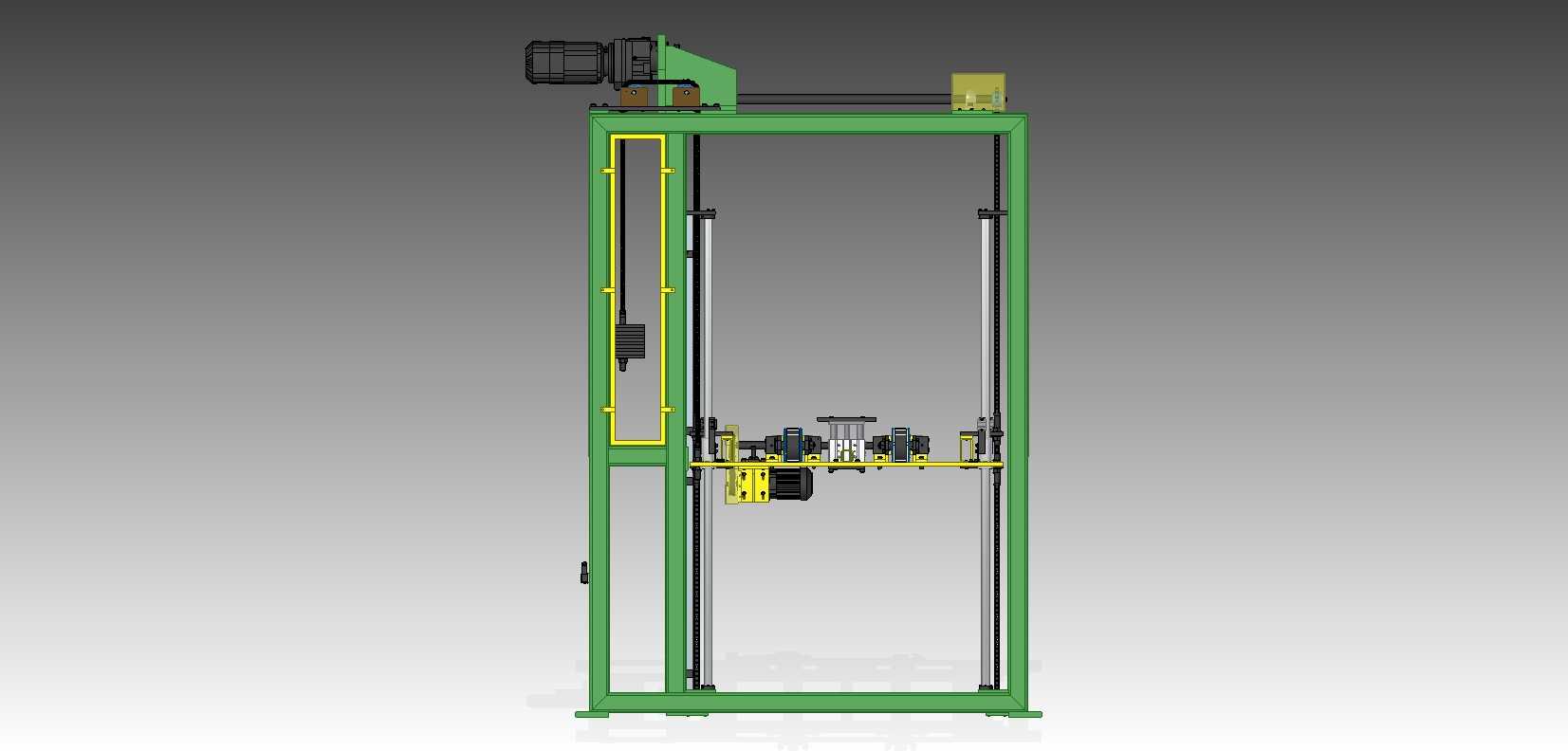

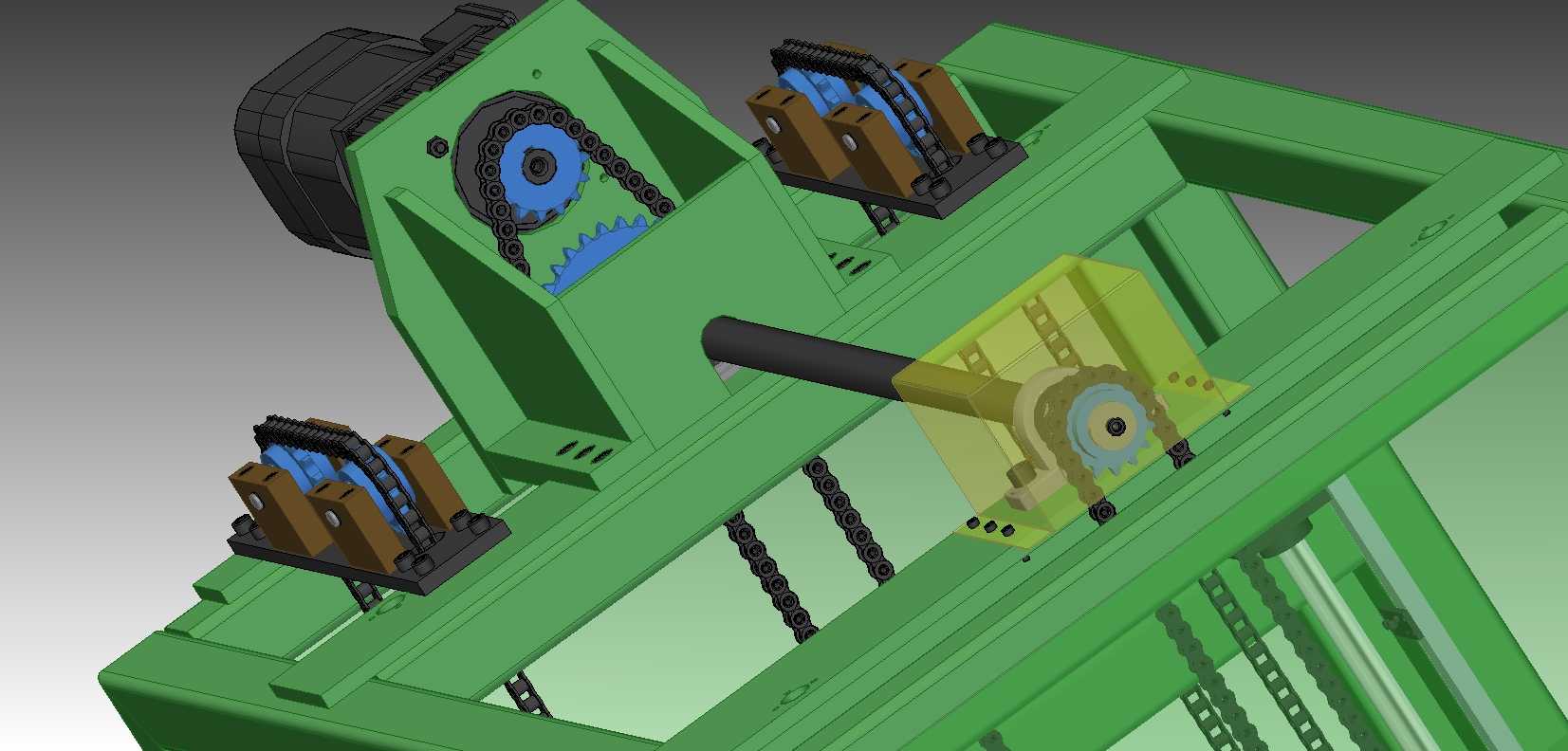

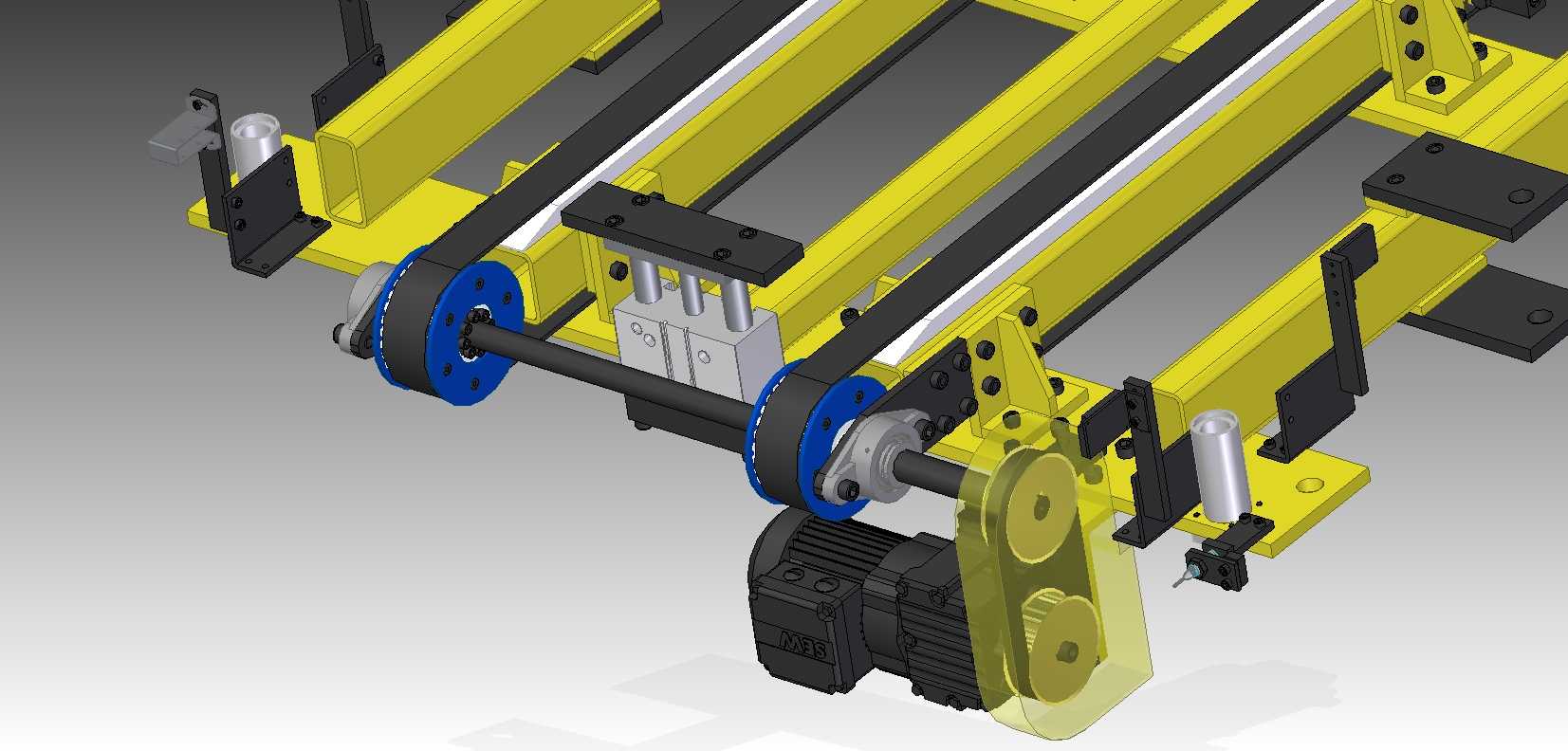

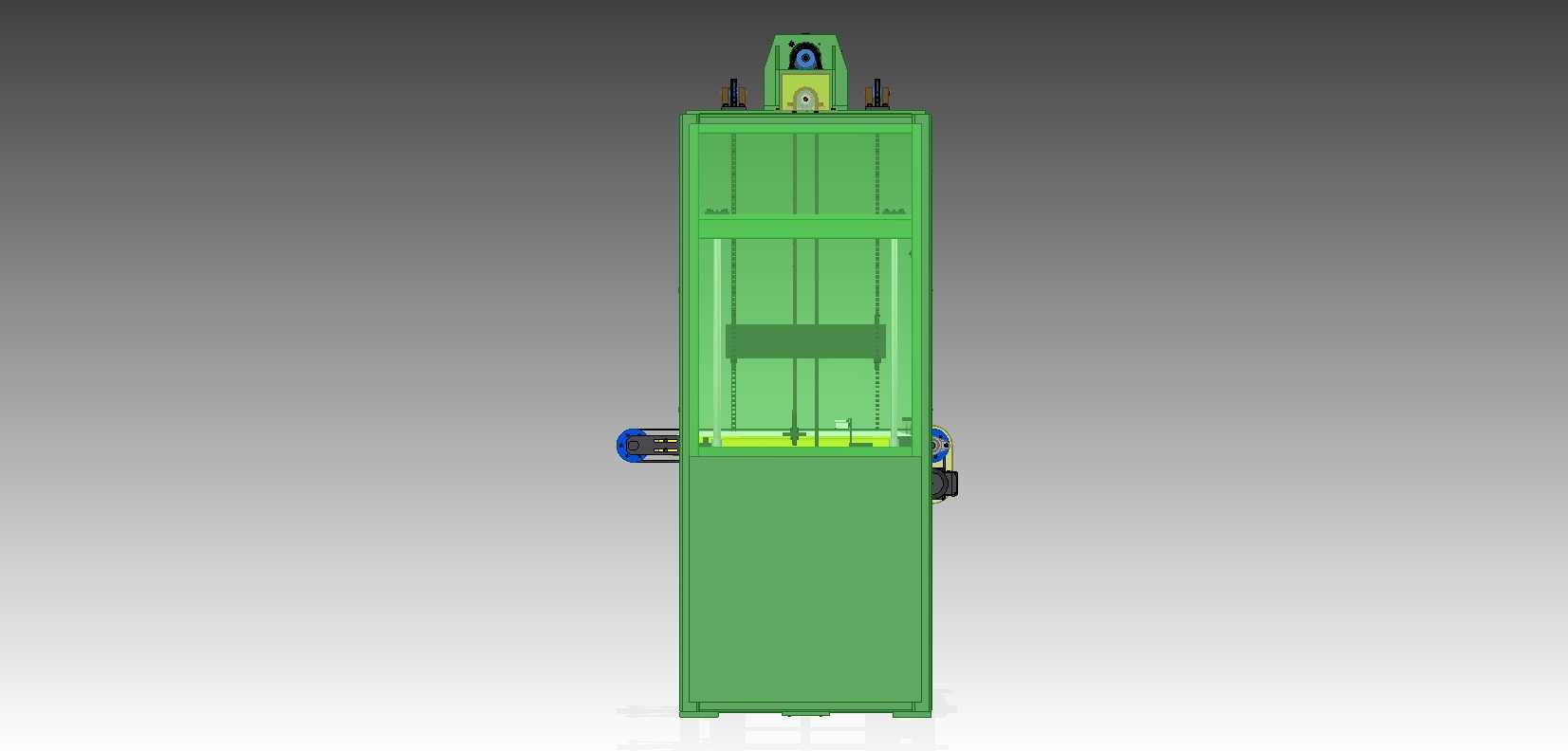

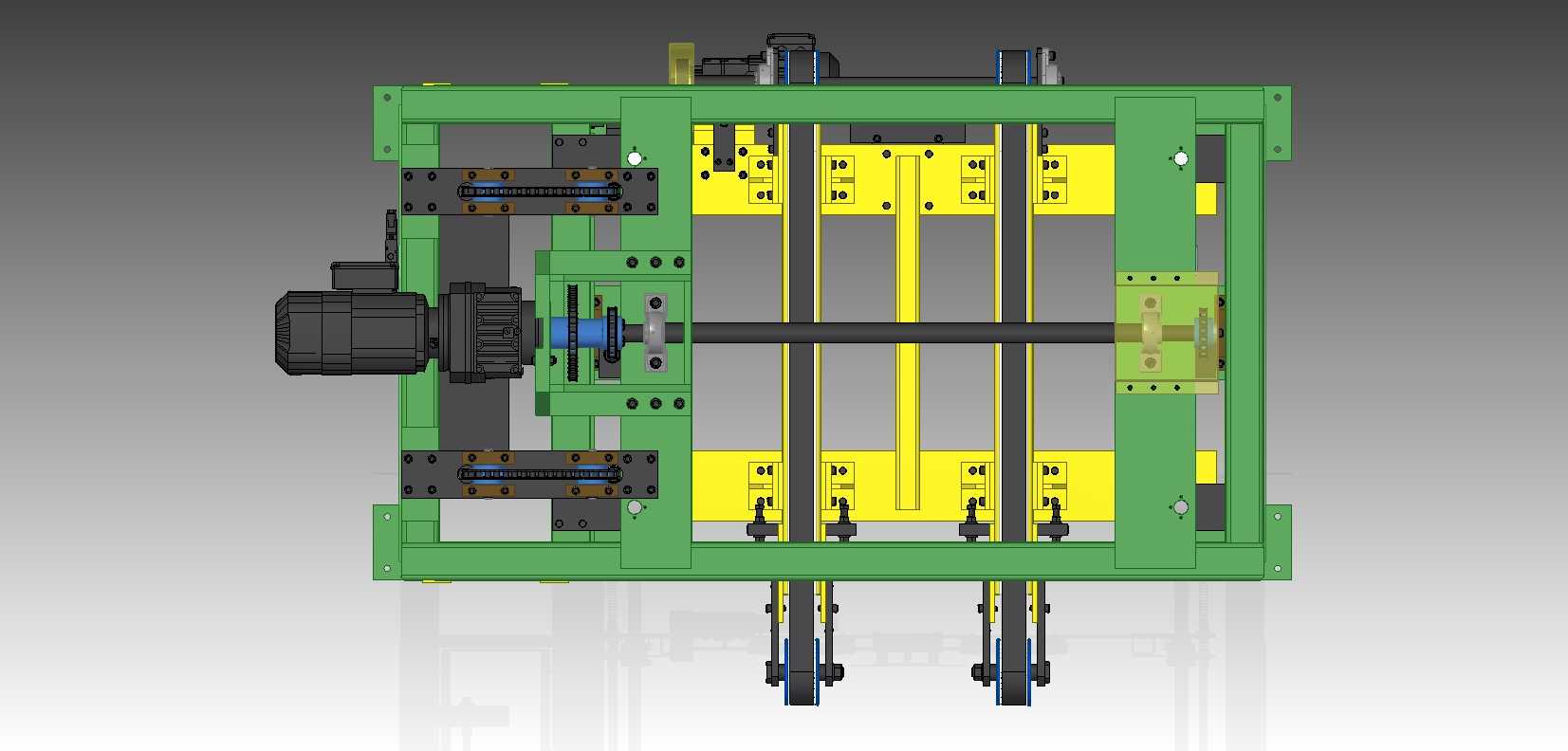

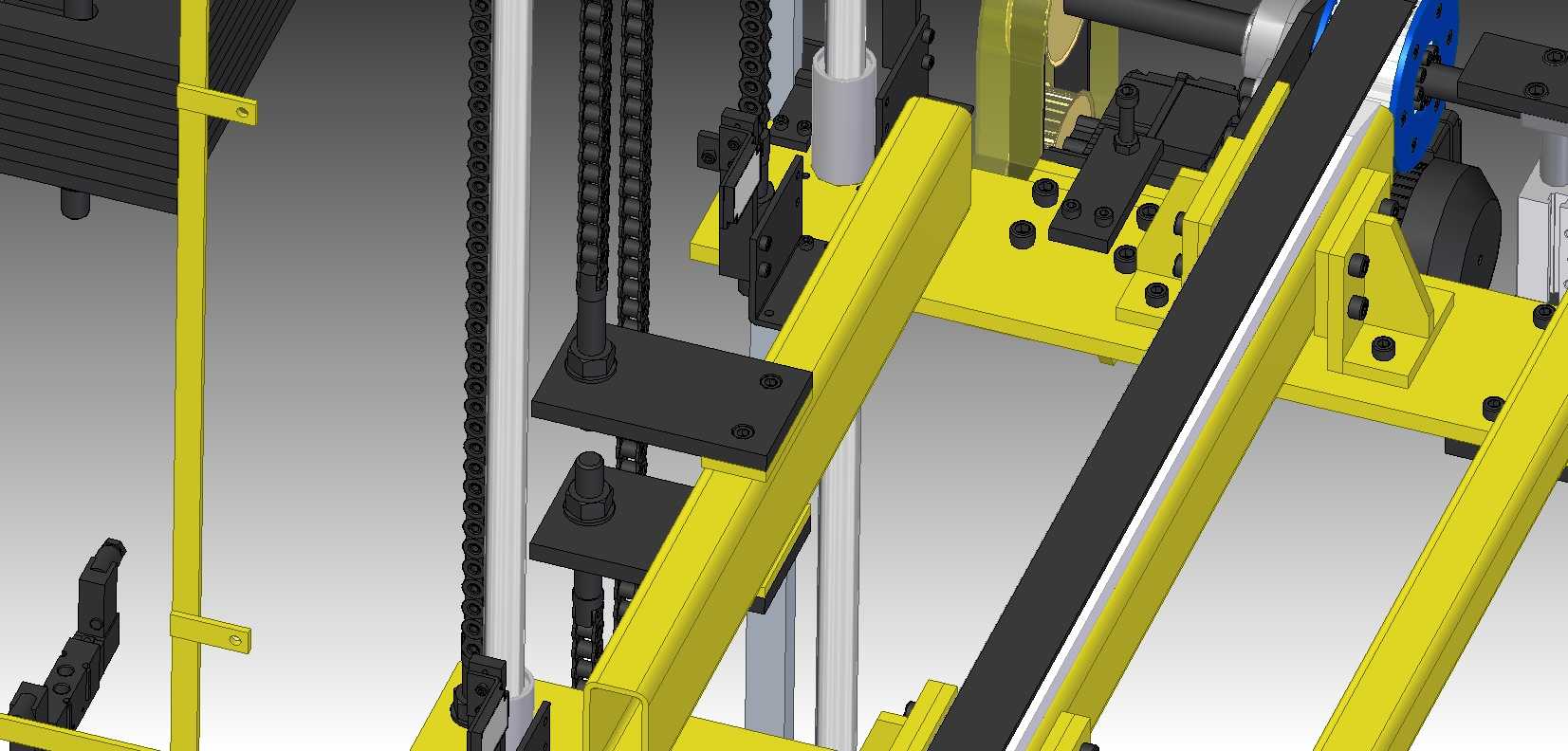

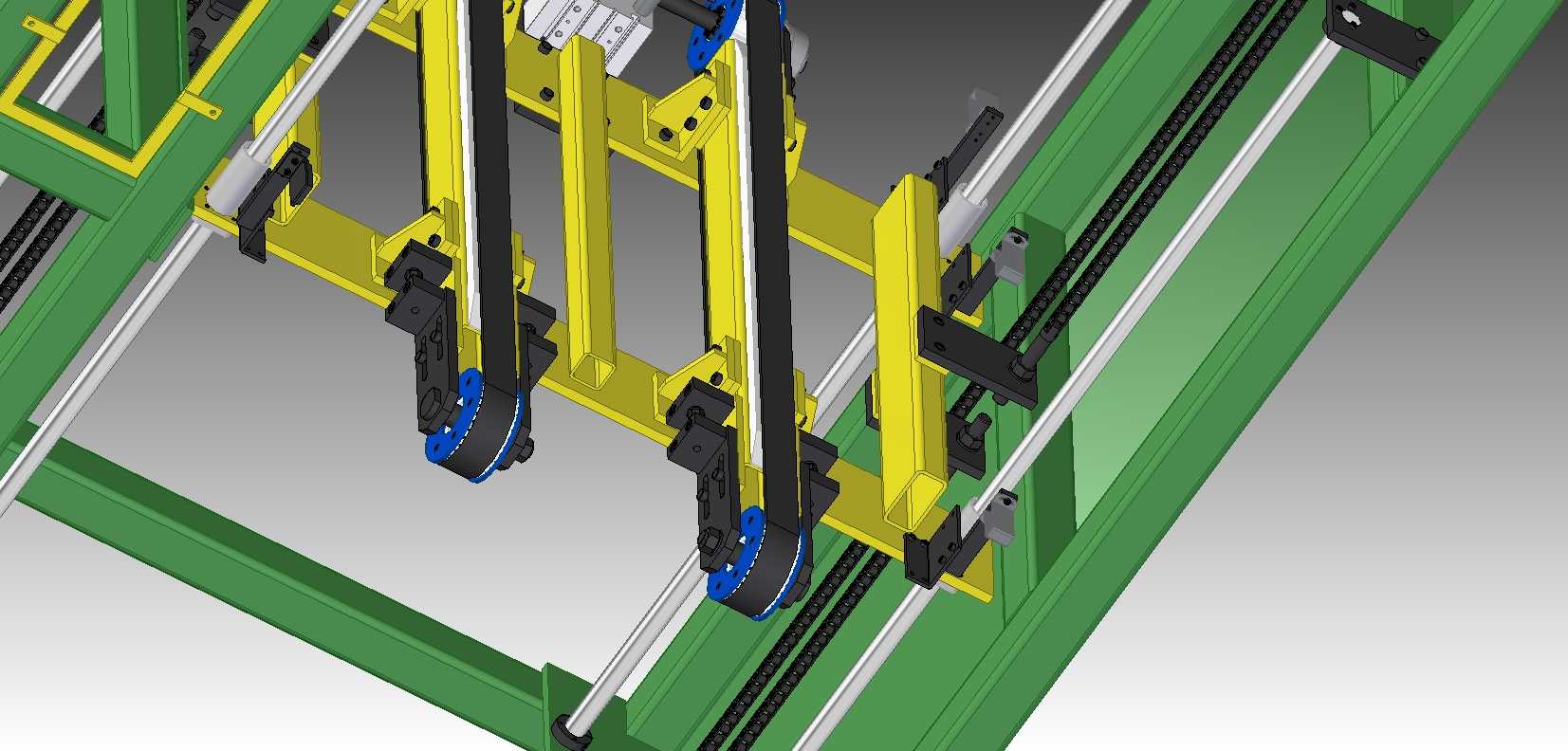

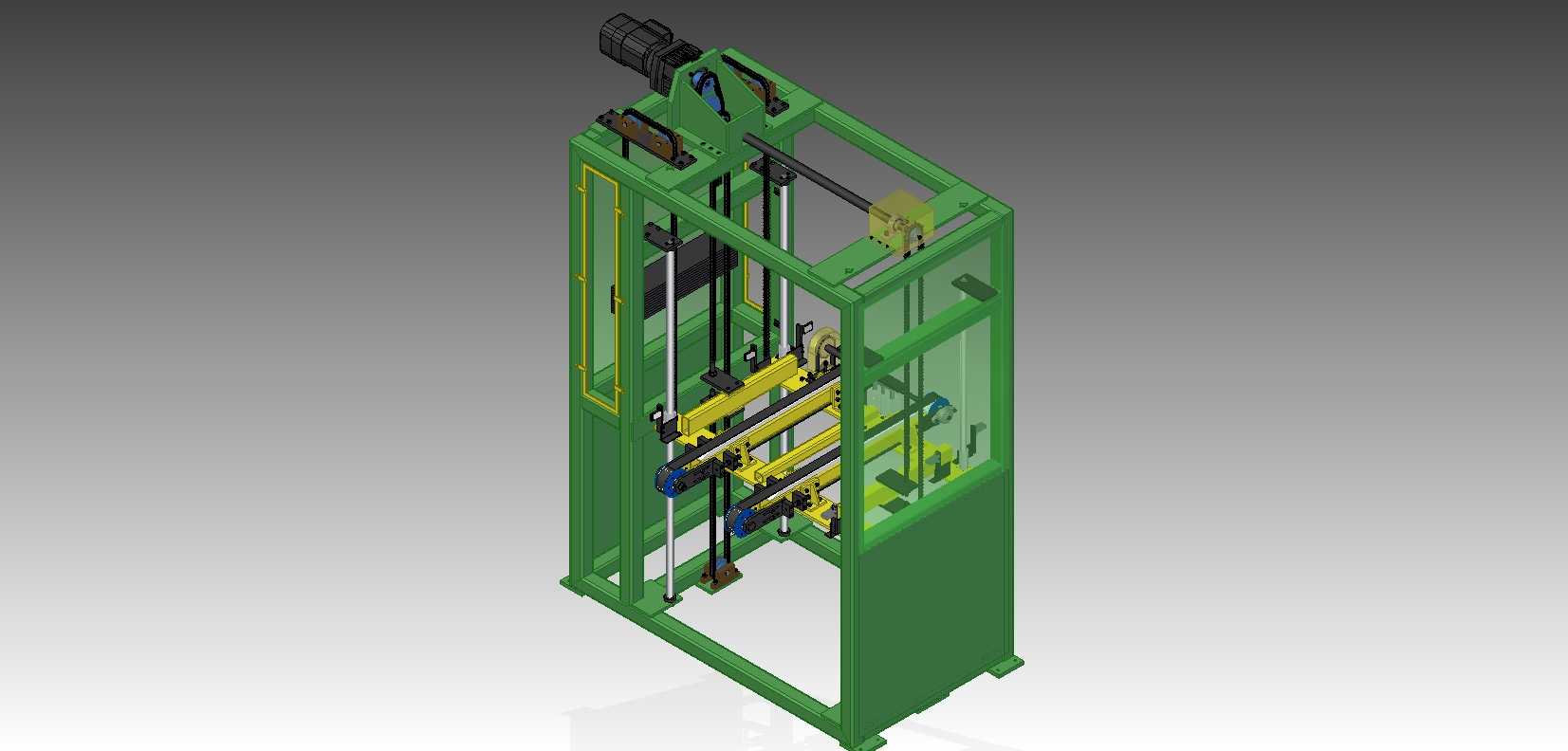

　　在轮胎制造的终检工序段，成品轮胎完成动平衡、外观瑕疵、规格核验等全项检测后，需要将合格轮胎从检测工位平稳转运至下游码垛或包装工位，常规平面输送机无法适配检测工位与后续工位的高度差，也难以匹配轮胎圆形工件的夹持定位需求，这款带提升结构的出料输送装置正是针对该场景开发的专用设备。从结构设计来看，设备采用立式框架主体作为承载基础，框架采用型钢焊接后加工安装基准面，保证整体刚性满足长期往复提升的负载要求，避免运行过程中出现框架晃动导致的轮胎偏移问题。提升驱动单元布置在框架顶部，通过传动组件带动竖向布置的承载滑台沿直线导轨做上下往复运动，滑台上集成了水平输送辊道组件，当滑台下降至与检测工位出料端齐平的位置时，辊道启动承接完成检测的轮胎，

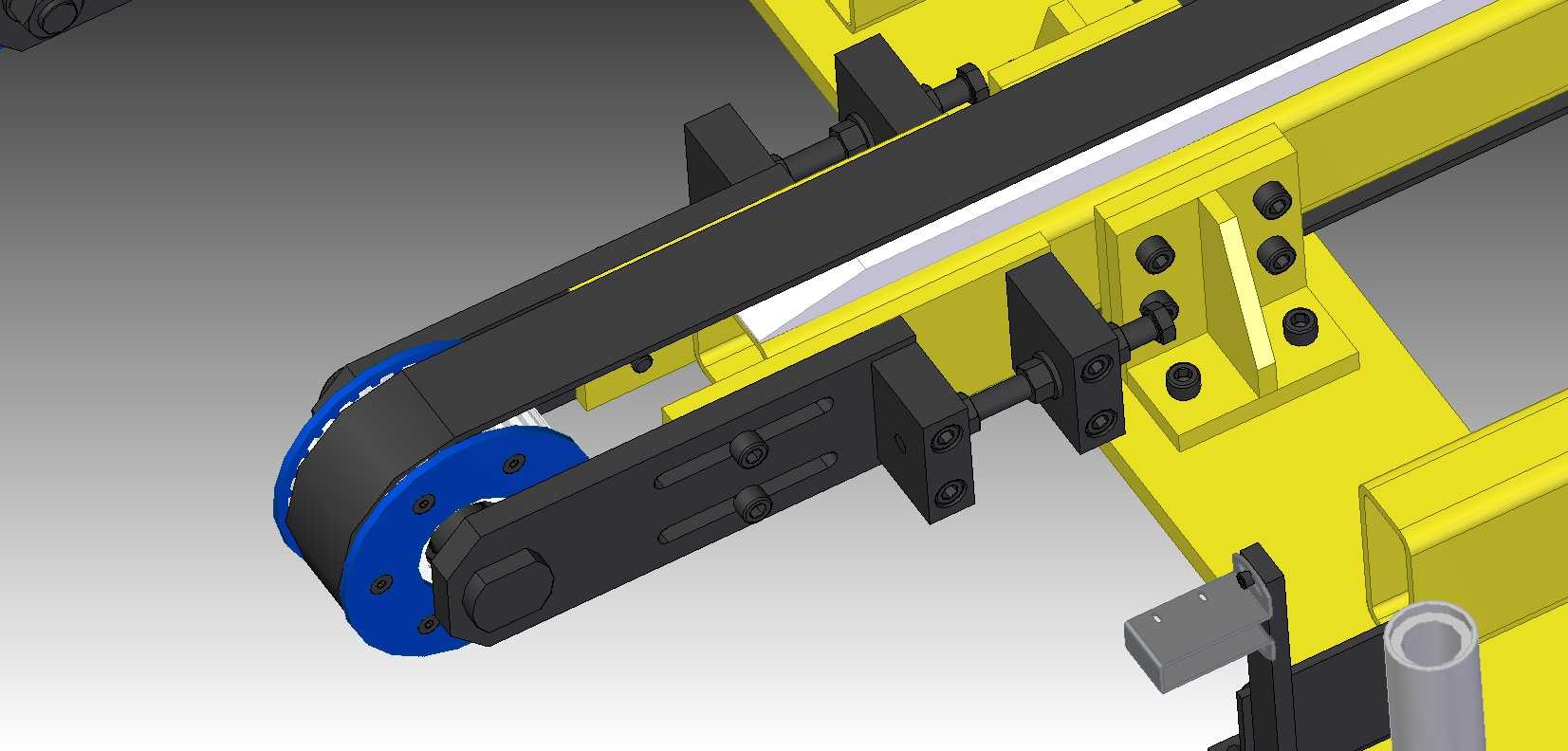

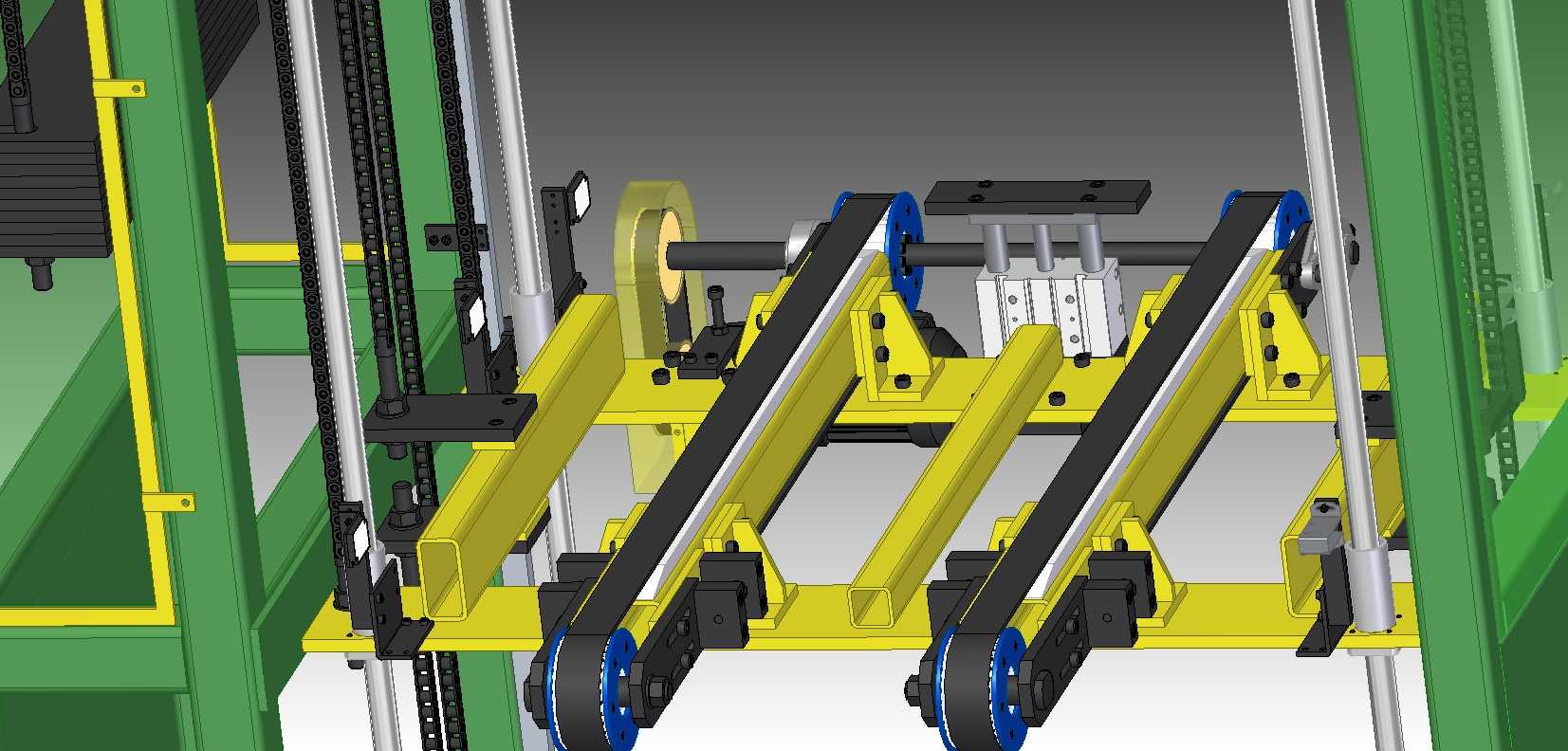

　　轮胎完全进入辊道后触发到位检测元件，滑台带动轮胎上升至预设高度，与下游高位输送线对接后辊道反向运转，将轮胎平稳送出至下一工序。设计过程中充分考虑了轮胎工件的特性，辊道的间距、辊面材质都做了针对性适配，避免输送过程中刮伤轮胎胎面，同时在滑台两侧设置了可调式侧挡结构，可根据不同规格轮胎的直径调整挡边间距，兼容一定尺寸范围内的乘用胎、轻卡胎输送需求。设备的安装边界需要结合现场产线布局预留，竖向安装空间需满足滑台全行程升降的高度要求，水平方向需预留与前后工位输送线对接的操作空间，框架底部设置了可调式地脚，可在安装时调整整体水平度，抵消地面平整度误差带来的运行卡顿问题。设备的传动部位都设置了安全防护外罩，避免车间杂物卷入传动机构，

　　同时防护外罩采用快拆结构，方便日常维护时快速拆卸检查传动件的磨损情况。气路与线路都沿框架内侧的线槽规整布置，避免走线外露导致的磕碰损坏，也让设备整体外观更整洁。在实际产线运行中，该设备可实现检测工位出料的全自动衔接，无需人工介入搬运轮胎，既降低了操作工的劳动强度，也避免人工搬运过程中对成品轮胎造成的磕碰损伤，同时提升输送的节拍可与前后工位的运行速度匹配，不会成为整段产线的节拍瓶颈。
