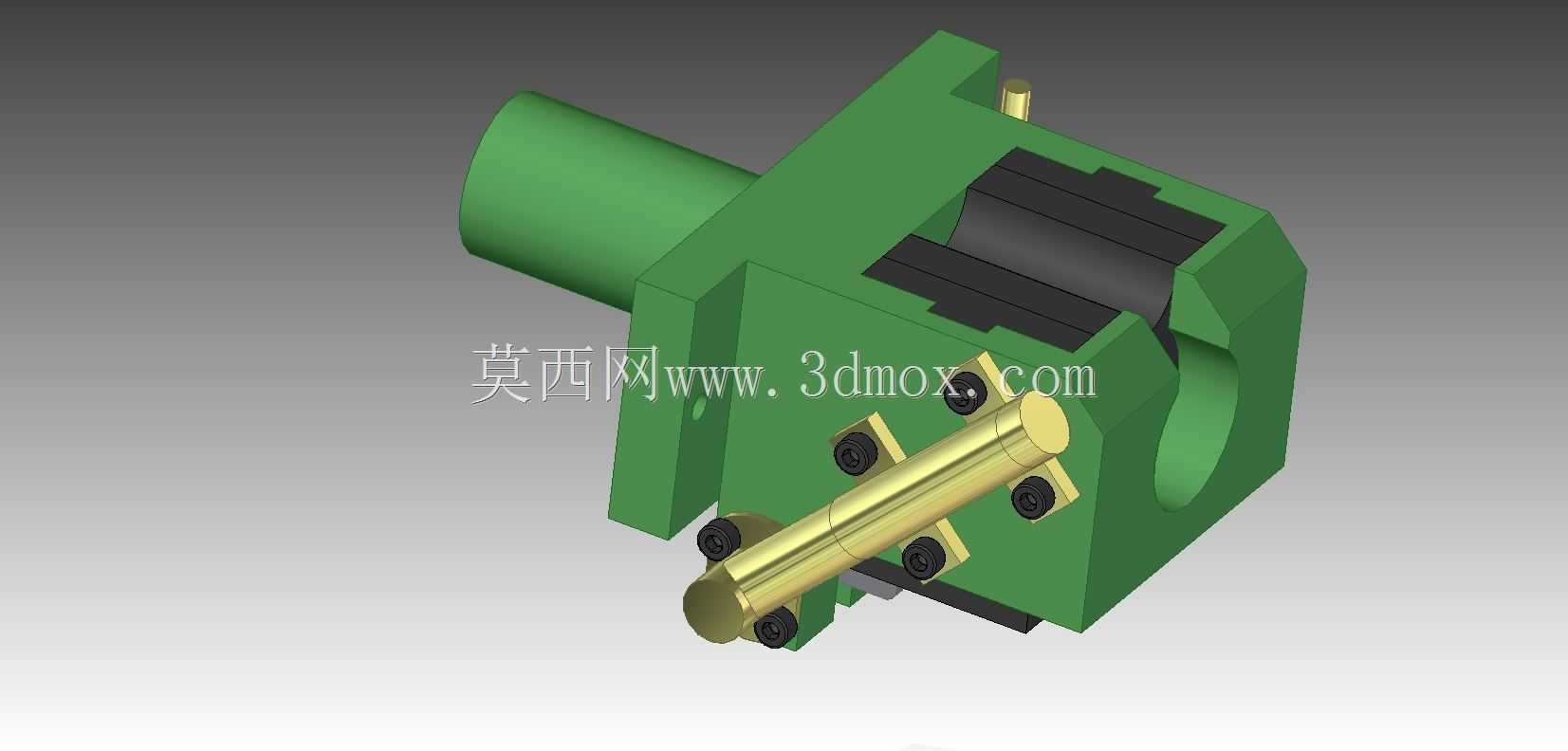

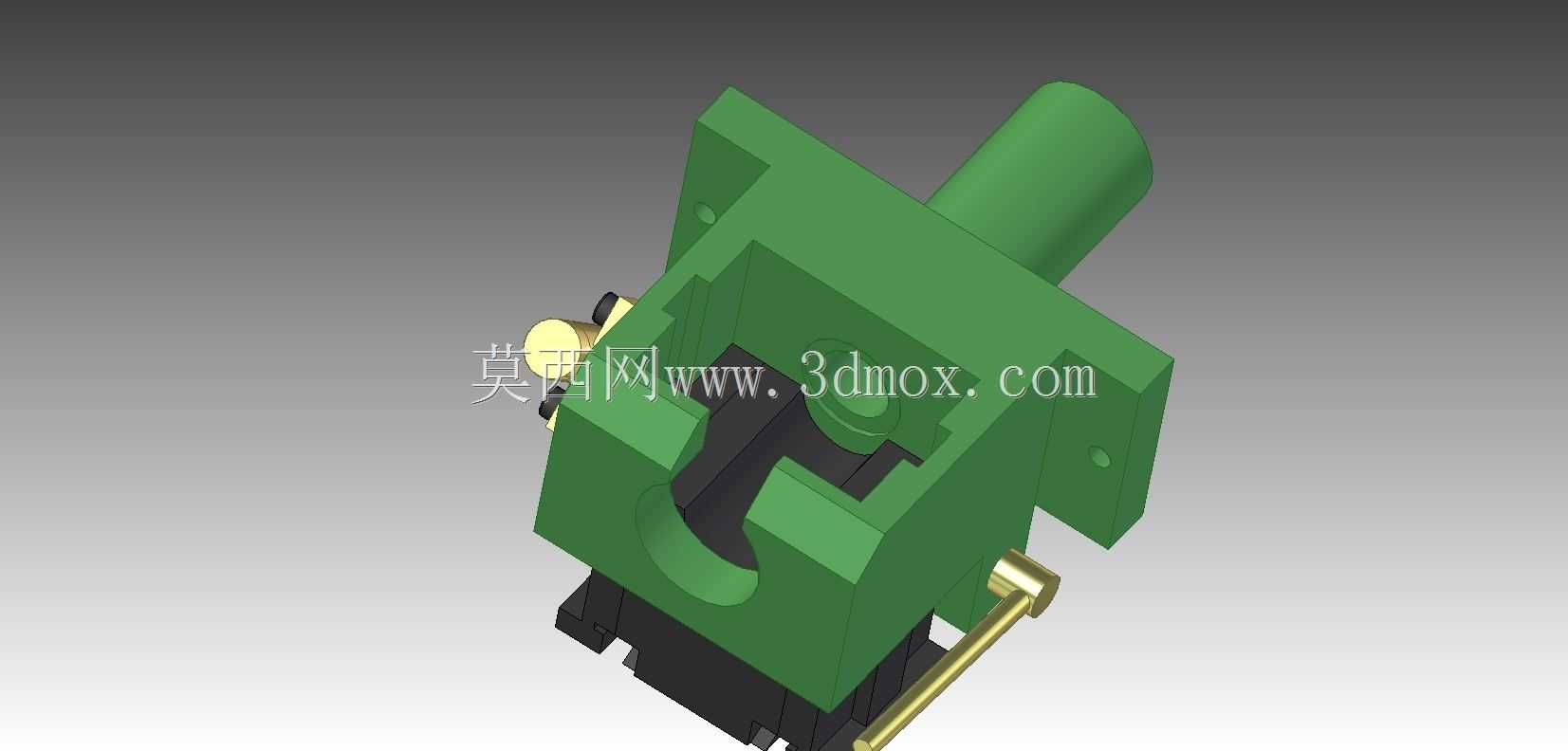

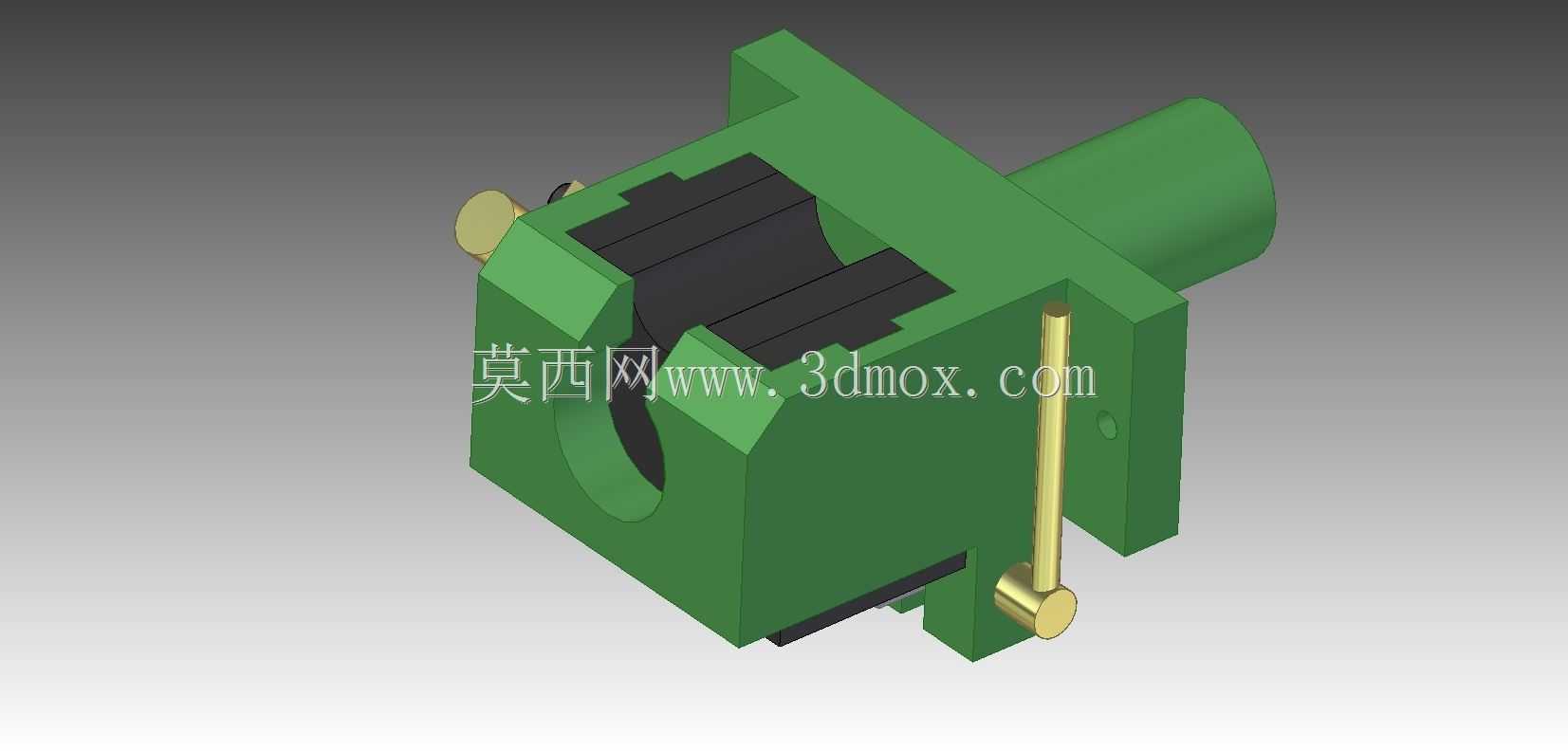

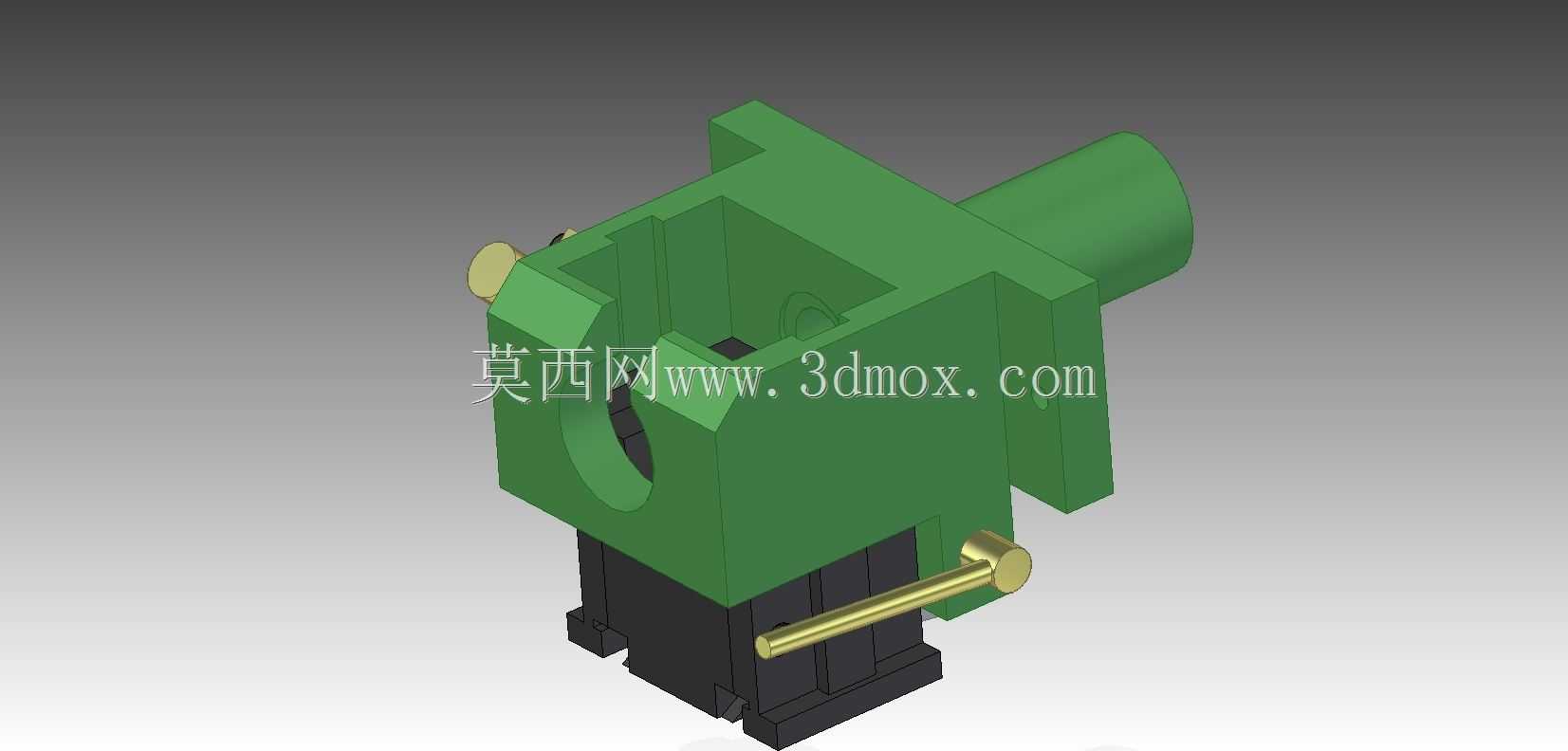

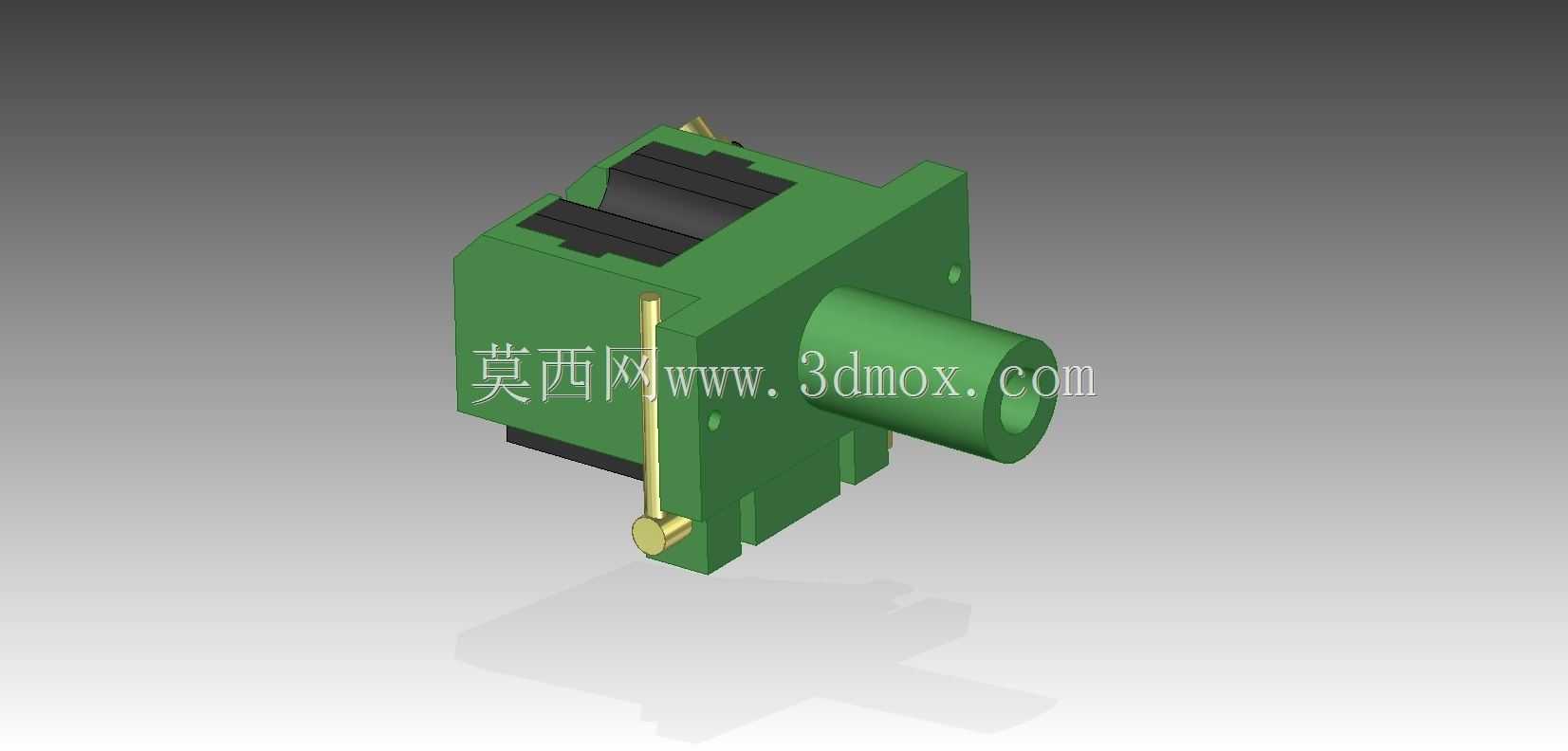

RC坦克仿真比例炮尾块结构设计

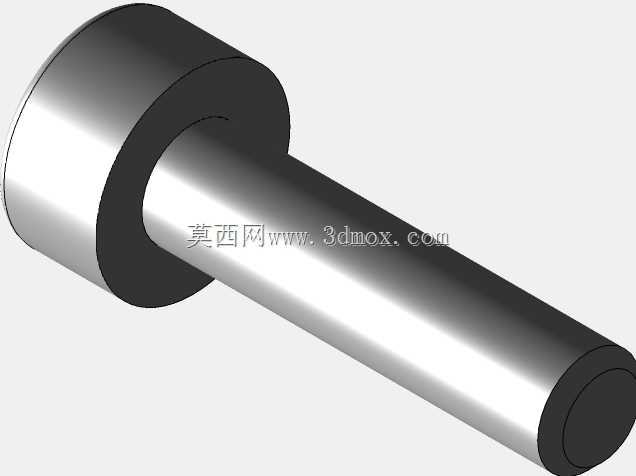

该结构件面向比例仿真RC坦克的炮身装配场景设计，作为炮管与炮塔俯仰机构的衔接承载部件，承担炮管俯仰动作的扭矩传递、炮身组件定位以及仿真外观还原的多重作用。在实际RC模型运行过程中，炮尾块需要承受炮管俯仰动作带来的交变载荷，同时要匹配炮塔内部的俯仰舵机安装空间，避免与炮塔旋转机构、供弹仿真结构、走线槽发生运动干涉。设计过程中优先考虑了装配兼容性，主体采用方块式承载基座结构，一侧延伸出同轴炮管安装轴段，轴段内径匹配常用比例模型炮管的外径公差，可直接插接固定不同规格的仿真金属或塑料炮管，无需额外定制转接件。基座内部预留了方形嵌装槽，可嵌入俯仰角度限位块、炮管后坐仿真阻尼件，槽体的侧壁厚度经过载荷校核，在频繁俯仰动作下不会出现侧壁形变导致的卡位问题。侧面设置的金属销轴安装孔，用于衔接炮塔俯仰支架，销轴采用黄铜材质降低转动摩擦阻力，销轴两端的限位帽结构可避免轴向窜动，保证俯仰动作的同轴度。基座外侧的凸起定位边，可匹配炮塔前部的安装卡槽，装配时可直接卡入定位，减少螺丝固定点位，降低装配复杂度。从安装边界来看，该炮尾块的整体轮廓尺寸适配1:16比例RC坦克的炮塔内部预留空间，轴向总长度不会超出炮塔前后内壁的间距，径向最大尺寸不会与炮塔左右侧壁产生摩擦，底部预留的避让缺口可容纳俯仰舵机的摇臂运动行程，不会在最大俯仰角度下出现结构碰撞。结构的壁厚设计兼顾了轻量化与结构强度，采用工程塑料注塑成型时不会出现缩痕，3D打印制作时也无需添加过多支撑，降低制作成本。表面的安装孔位均做了倒角处理，避免装配时出现应力集中导致的开裂，所有活动配合面的公差预留符合模型装配的常规间隙要求，既不会出现配合过紧导致的转动卡滞，也不会因间隙过大出现俯仰虚位，影响仿真操作的手感。该结构可直接适配市面主流的比例RC坦克改装套件，也可作为定制化坦克模型的炮身核心承载件使用，无需大幅修改即可匹配不同的炮管俯仰角度范围，满足静态仿真展示与动态遥控操作的双重需求。
