剖分式枕木轴承座支撑组件结构设计

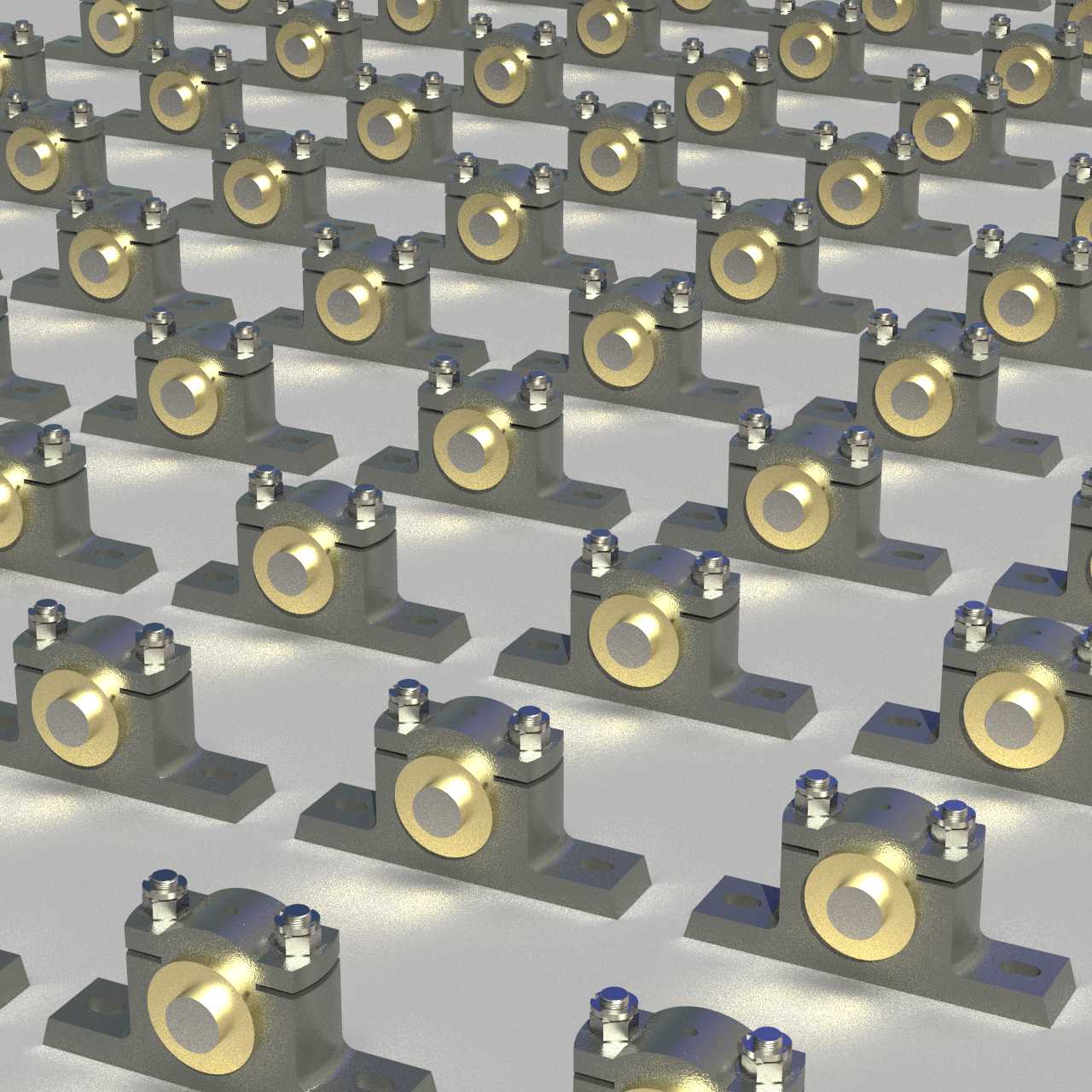

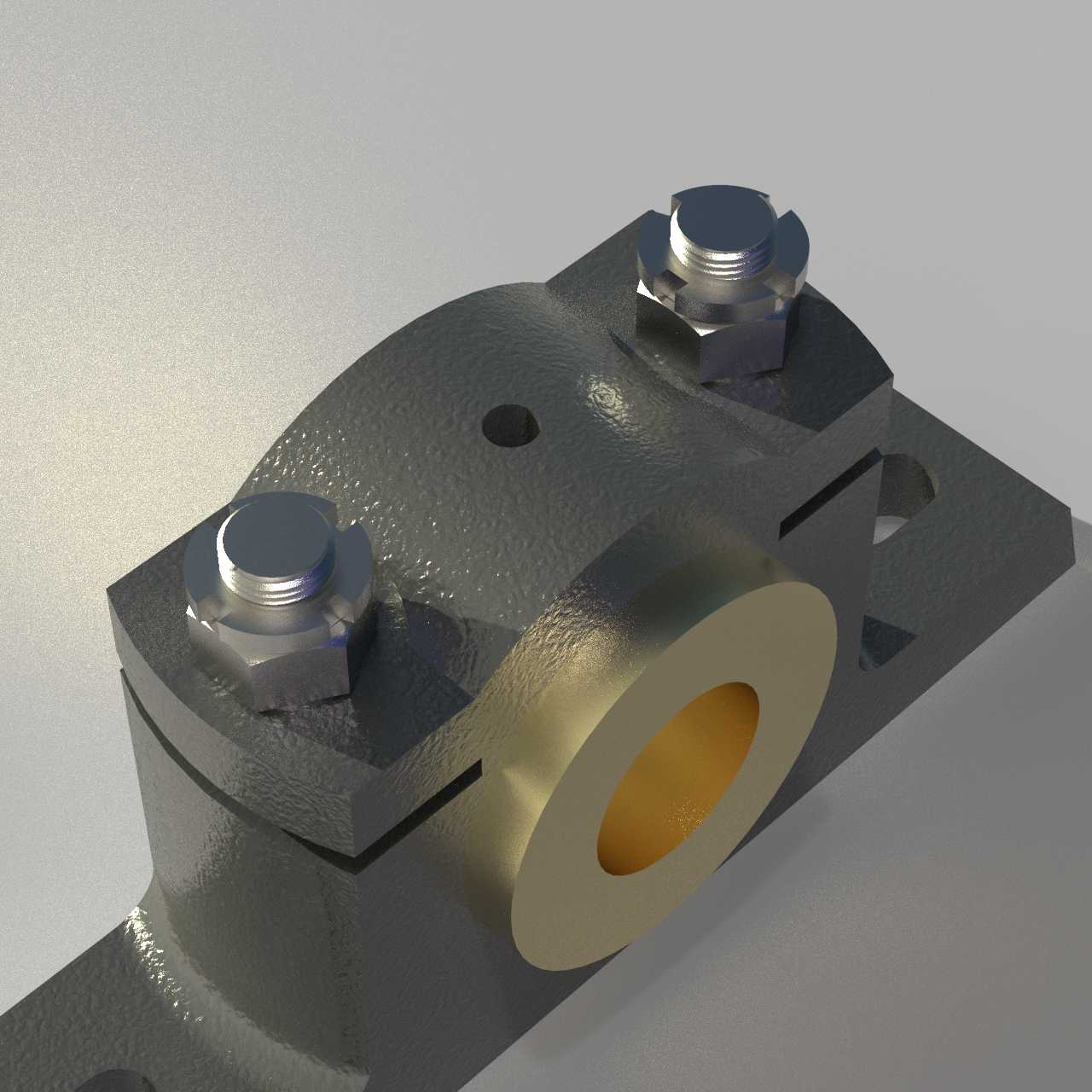

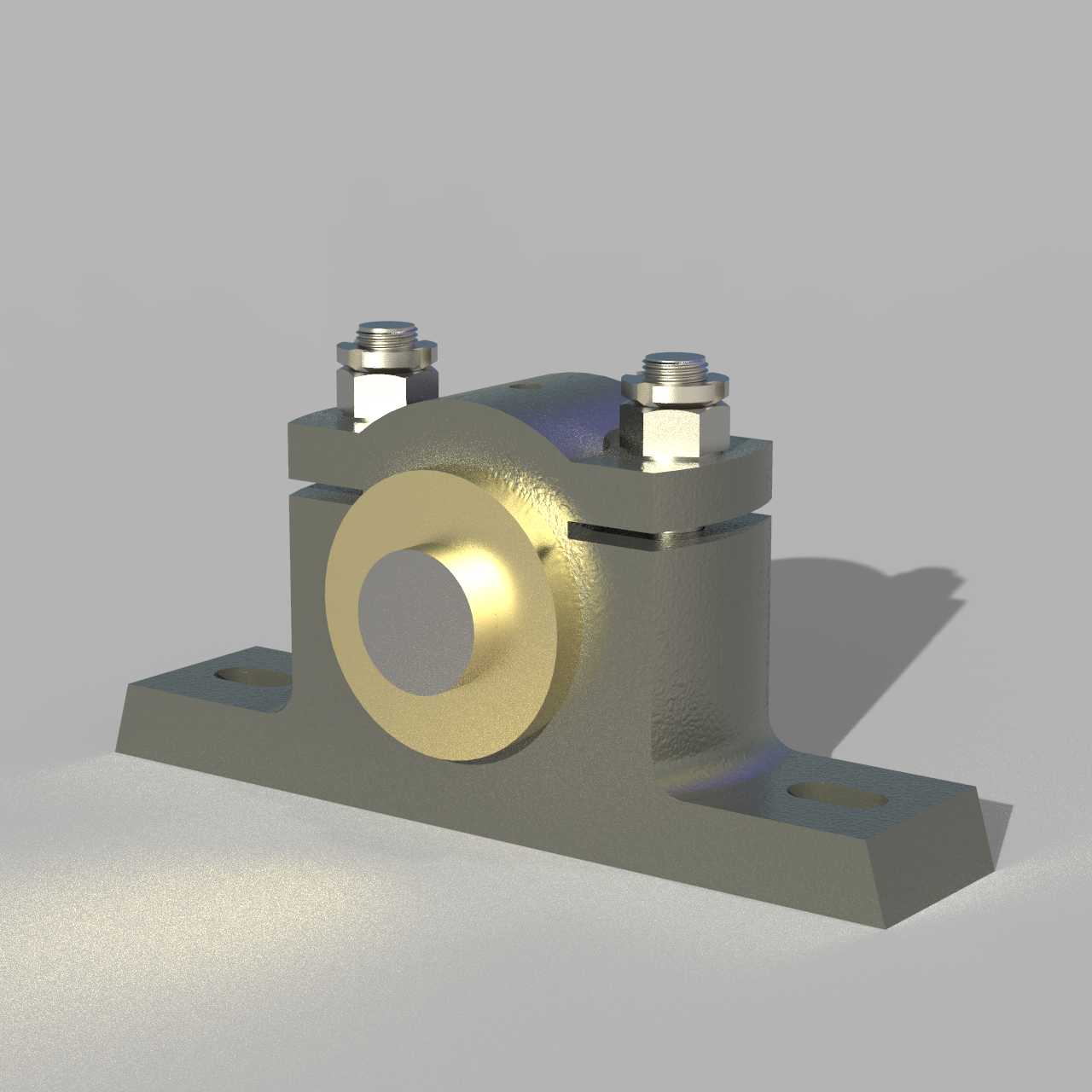

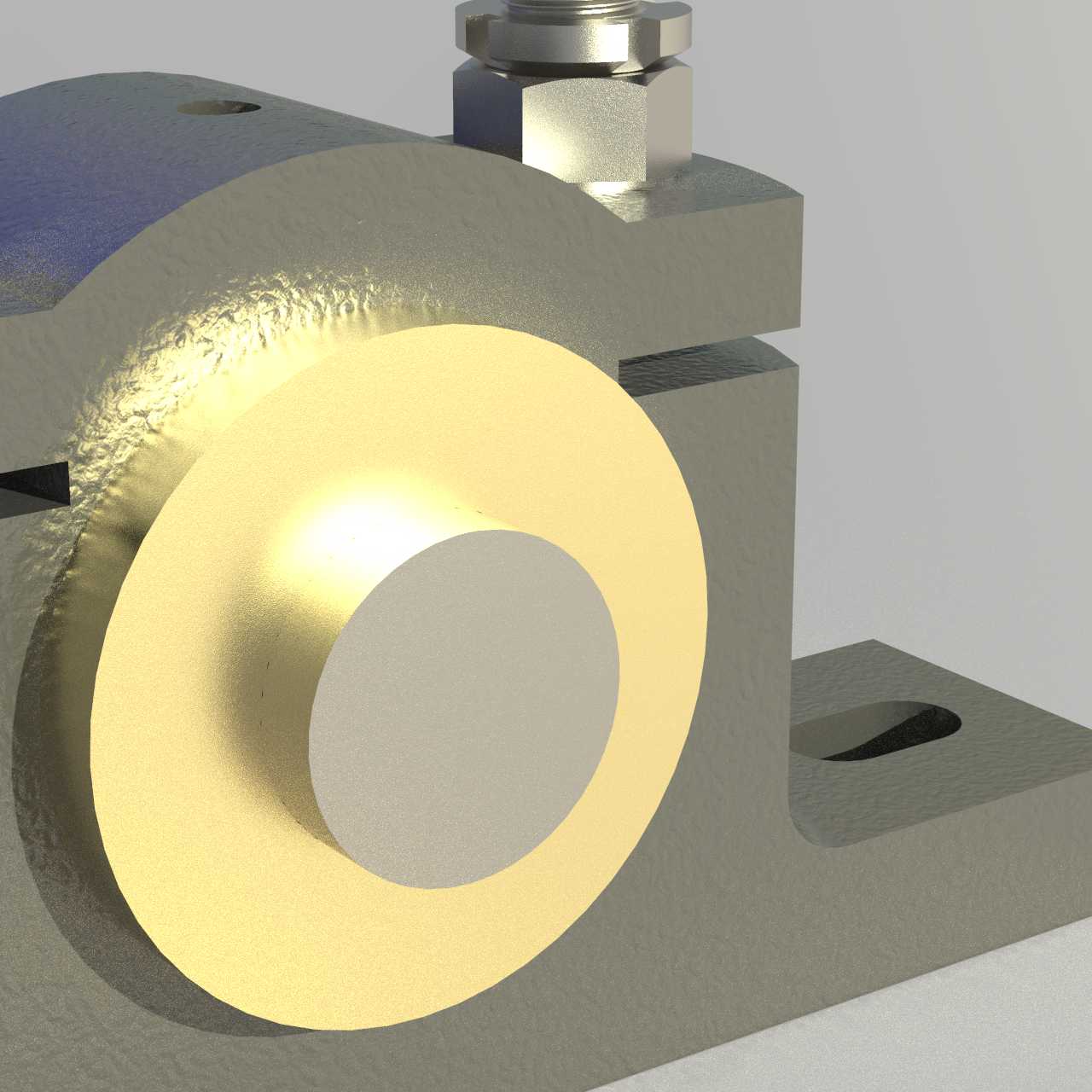

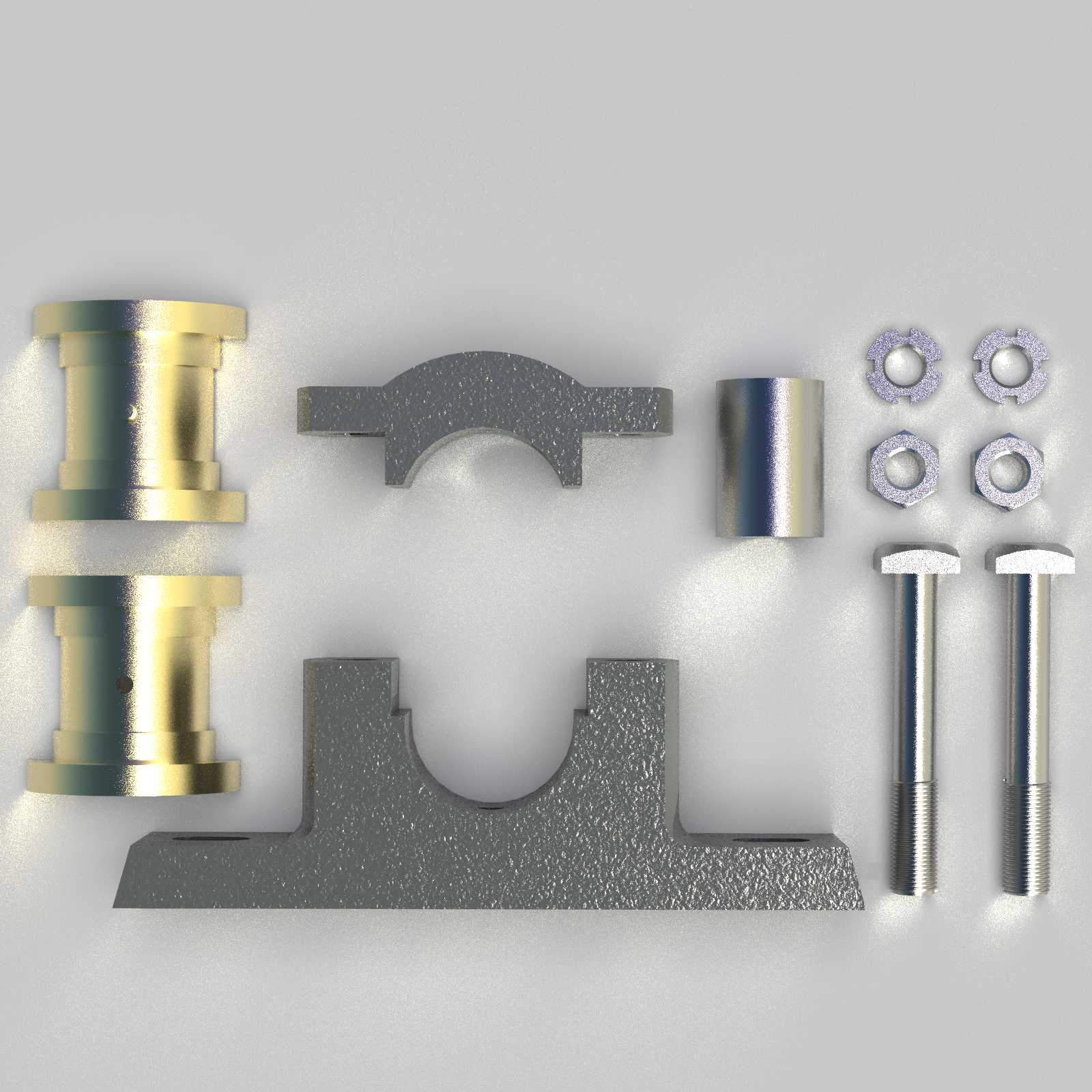

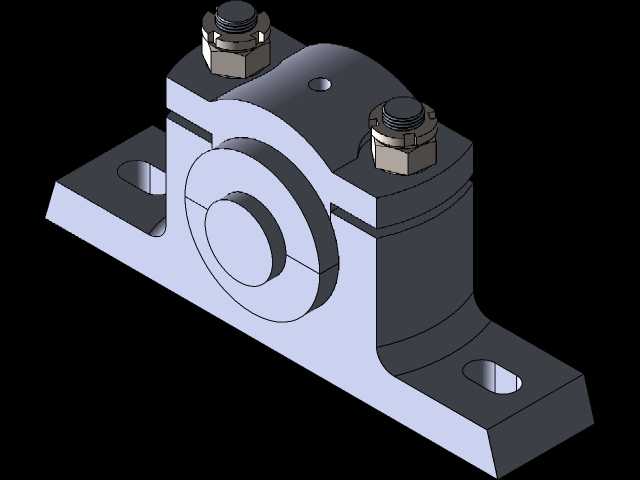

　　这类剖分式枕木轴承座是传动系统里最常见的旋转轴支撑部件，在轻工输送线、小型农机传动端、机床辅机进给轴、普通工业风机的传动轴位都有大量应用，核心作用是给穿装在轴承内圈的旋转轴提供稳定径向支撑，同时抵消轴运转过程中产生的径向载荷，避免轴系出现挠曲变形。从结构设计逻辑来看，采用上下对开的剖分式结构是这类轴承座的核心设计特点，上盖与底座通过两侧的螺栓紧固件实现锁紧，安装时可以先把轴承外圈预装在底座的半圆型腔体内，再扣合上盖完成锁紧，不需要提前把轴承热装到轴上再整体穿入整体式轴承座，大幅降低了长轴系的装配难度，后期维护更换轴承时也不需要拆卸轴端的联轴器、带轮等外接零件，直接拆开上盖就能取出轴承更换，运维效率提升明显。

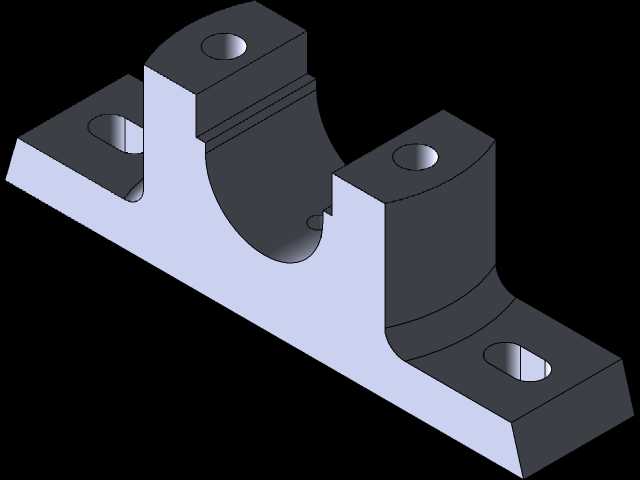

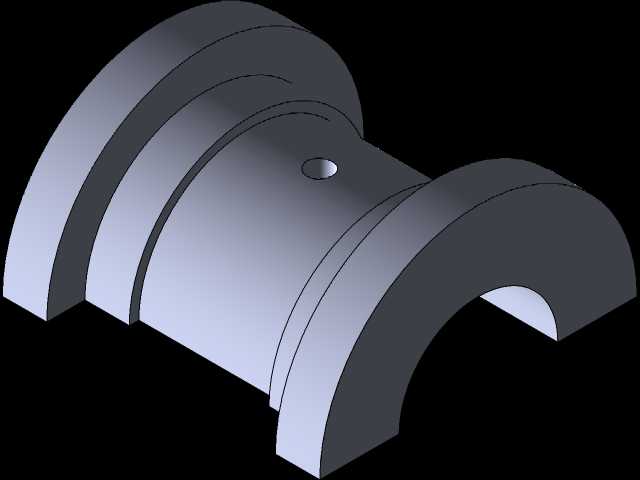

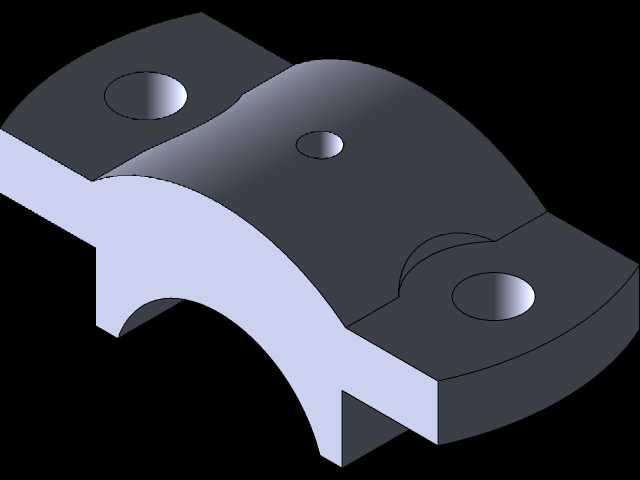

　　底座两侧设计有带安装孔的延伸支脚，两个安装孔的中心距是核心安装边界参数，选型时需要和设备机架上预设的安装螺孔位置完全匹配，支脚的底面为精加工平面，安装时和机架支撑面完全贴合，避免锁紧螺栓后底座出现翘曲，导致轴承内孔同轴度偏差，加剧轴承磨损。中间的轴承安装型腔为半圆配合面，尺寸精度需要和选配的外球面轴承或者深沟球轴承外圈公差匹配，型腔两端预留有密封件的安装槽位，可以加装毡圈或者橡胶密封圈，阻挡车间内的粉尘、切削液或者户外环境的泥水进入轴承内部，延长润滑脂的使用寿命。上盖顶部的弧形结构是为了在保证型腔壁厚足够承受径向载荷的前提下，尽可能降低整体重量，两侧的螺栓孔位做了沉台设计，螺栓锁紧后螺母不会突出上盖表面，

　　避免和周边的传动部件发生运动干涉。实际建模过程中，需要重点关注上下盖合模后的型腔同轴度，两个剖分接合面需要设置合理的加工余量，避免装配后出现错边导致轴承外圈被卡滞，螺栓孔的位置需要和底座支脚的安装孔做位置度校验，保证锁紧时螺栓不会受到额外的剪切力。这类轴承座的载荷传递路径非常清晰，轴运转时的径向载荷通过轴承外圈传递到上下盖的型腔壁，再通过两侧的连接螺栓把上盖承受的载荷传递到底座，最终通过底座支脚分散到设备机架上，设计时需要根据轴系的最大径向载荷核算型腔壁厚、螺栓规格以及支脚的抗弯强度，避免满负载运行时出现底座断裂或者螺栓拉伸变形的问题。在输送线应用场景中，这类轴承座通常成对安装在传动辊筒的两端，支撑辊筒长时间连续运转，

　　因为剖分式结构的维护便利性，在需要频繁更换轴承的多粉尘工况下，相比整体式轴承座的运维成本更低；在小型农机的传动系统中，这类轴承座可以适应户外颠簸产生的冲击载荷，配合带座外球面轴承使用时，还能补偿少量的轴系安装对中误差，降低轴系加工的精度要求。
