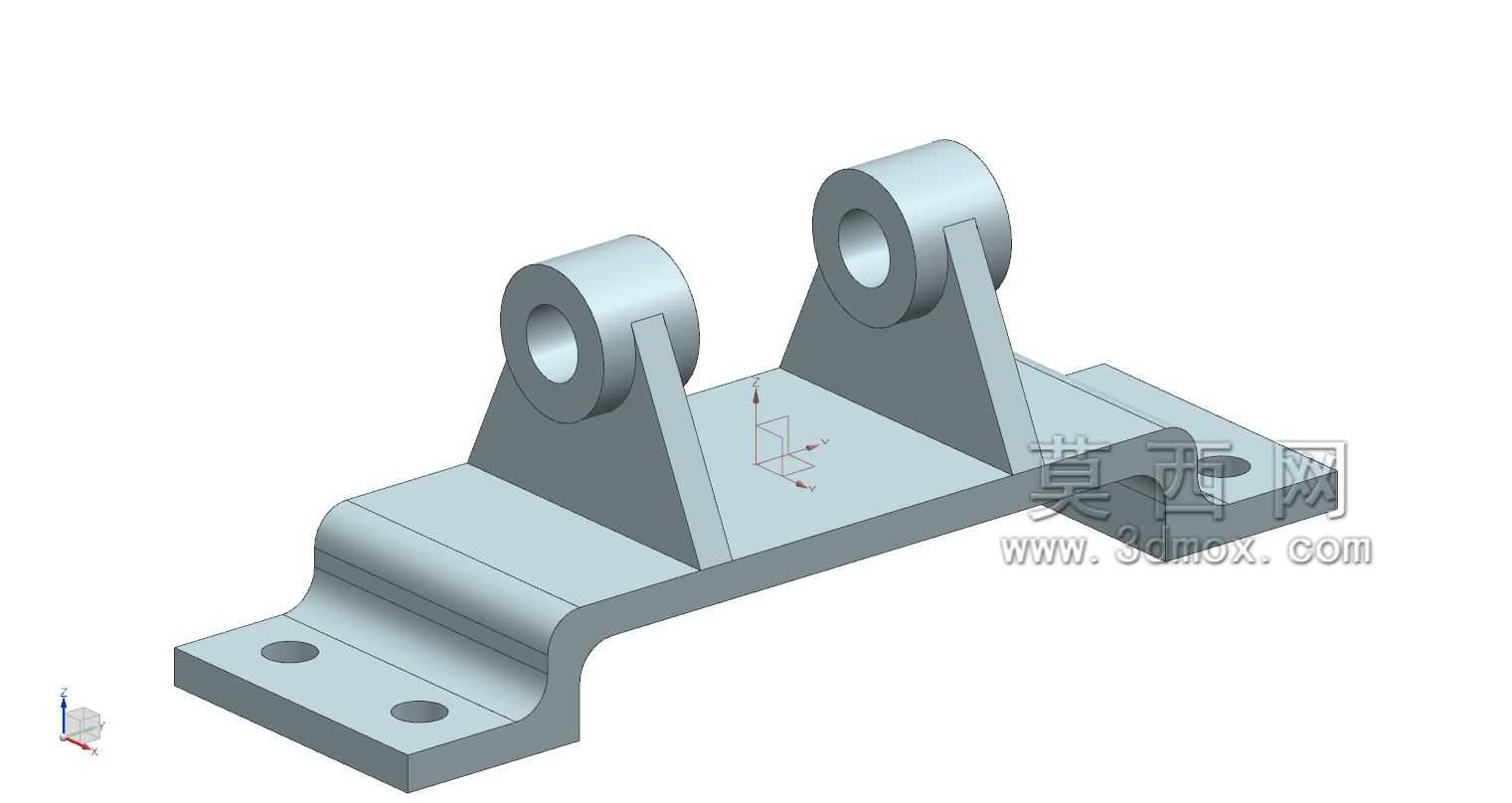

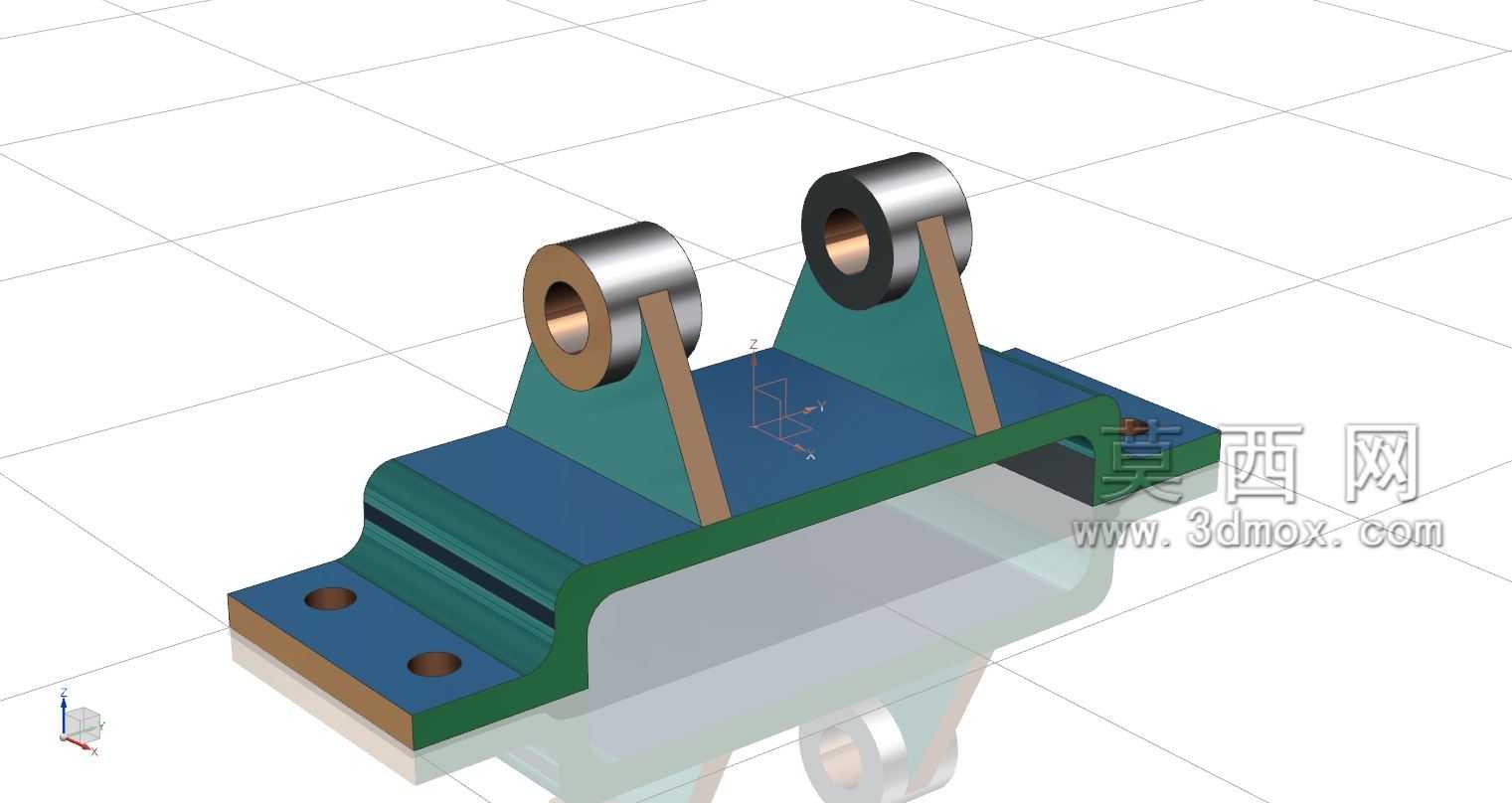

双支撑立式带安装底板轴承座结构

　　在带式输送机驱动端、小型风机转轴支撑、轻工包装设备的传动辊组安装场景中，这类双支撑立式轴承座是承担径向载荷、约束转轴轴向窜动的核心承载部件，区别于整体式剖分轴承座，该结构采用一体式底板加双侧立板支撑的构型，两个轴承安装位同轴度通过一体铣削加工保证，无需额外调整垫片补偿安装误差，适配中等转速、中等载荷的传动轴系布置。从实际使用场景来看，这类轴承座常应用在车间小型输送线的从动辊支撑、农业脱粒设备的转轴定位、小型木工机械的刀轴固定工位，安装时通过底板上的四个沉头孔与设备机架的安装面锁紧，沉头孔的设计可以避免螺栓头突出底板平面，保证安装面贴合度，减少运行过程中的振动传导。设计思路上，底板采用带弯折加强的结构，边缘做了圆角过渡避免应力集中，

　　双侧立板与底板连接处做了加厚处理，承担轴承传递的径向载荷时，立板根部的抗弯截面模量得到提升，不会出现长期载荷下的立板外张变形。两个轴承安装孔的同轴度公差控制在0.02mm以内，孔内可以适配标准深沟球轴承或者带座外球面轴承，安装时轴承外圈与孔采用过渡配合，靠孔壁的台阶面实现轴承外圈的轴向定位，转轴穿过两个轴承内圈后，通过轴肩或者轴用挡圈实现内圈的轴向固定，保证转轴转动过程中不会出现轴向窜动。外形尺寸方面，底板的安装孔距适配常规40系列工业铝型材的安装孔位，也可以直接焊接在钢制机架的安装面上，整体高度控制在满足轴承安装空间的前提下，尽可能降低重心，减少转轴运行时的倾覆力矩，立板上的轴承安装孔中心到底板安装面的高度尺寸经过校核，

　　保证转轴安装后与设备其他传动部件的中心高匹配，无需额外调整垫高架设。从结构细节来看，底板下方的弯折结构一方面提升了底板的整体刚性，另一方面在安装时可以容纳机架表面的少量凸起或者焊缝余高，避免安装面不平整导致的轴承座翘曲，进而影响轴承孔的同轴度。双侧立板的厚度经过载荷校核，在承受10kN径向载荷的工况下，立板的最大变形量不超过0.01mm，不会影响轴承的正常游隙，保证轴承的使用寿命。轴承安装孔的外侧预留了密封件的安装槽位，可以加装毡圈油封或者骨架油封，阻挡车间内的粉尘、切削液或者物料碎屑进入轴承内部，延长轴承的维护周期。在实际选型适配时，需要核对轴承安装孔的内径尺寸、两孔的中心距、底板安装孔的孔距与孔径，确保与所支撑的转轴轴径、

　　机架安装位尺寸匹配，安装时需要先将轴承压入安装孔内，再穿入转轴，最后锁紧底板的固定螺栓，螺栓锁紧时需要采用对角分次拧紧的方式，避免底板受力不均导致翘曲，影响轴承孔的同轴度。这类结构的轴承座相比分体式轴承座，安装调试更便捷，整体刚性更好，适合对转轴支撑刚性有一定要求、安装空间紧凑的工位，在中小型非标自动化设备、通用输送设备、小型加工设备的传动系统中应用十分广泛，建模时需要重点保证两个轴承孔的同轴度、安装孔的位置度，以及立板与底板的垂直度，这些形位公差直接影响后续实际装配的顺畅度与运行稳定性。
