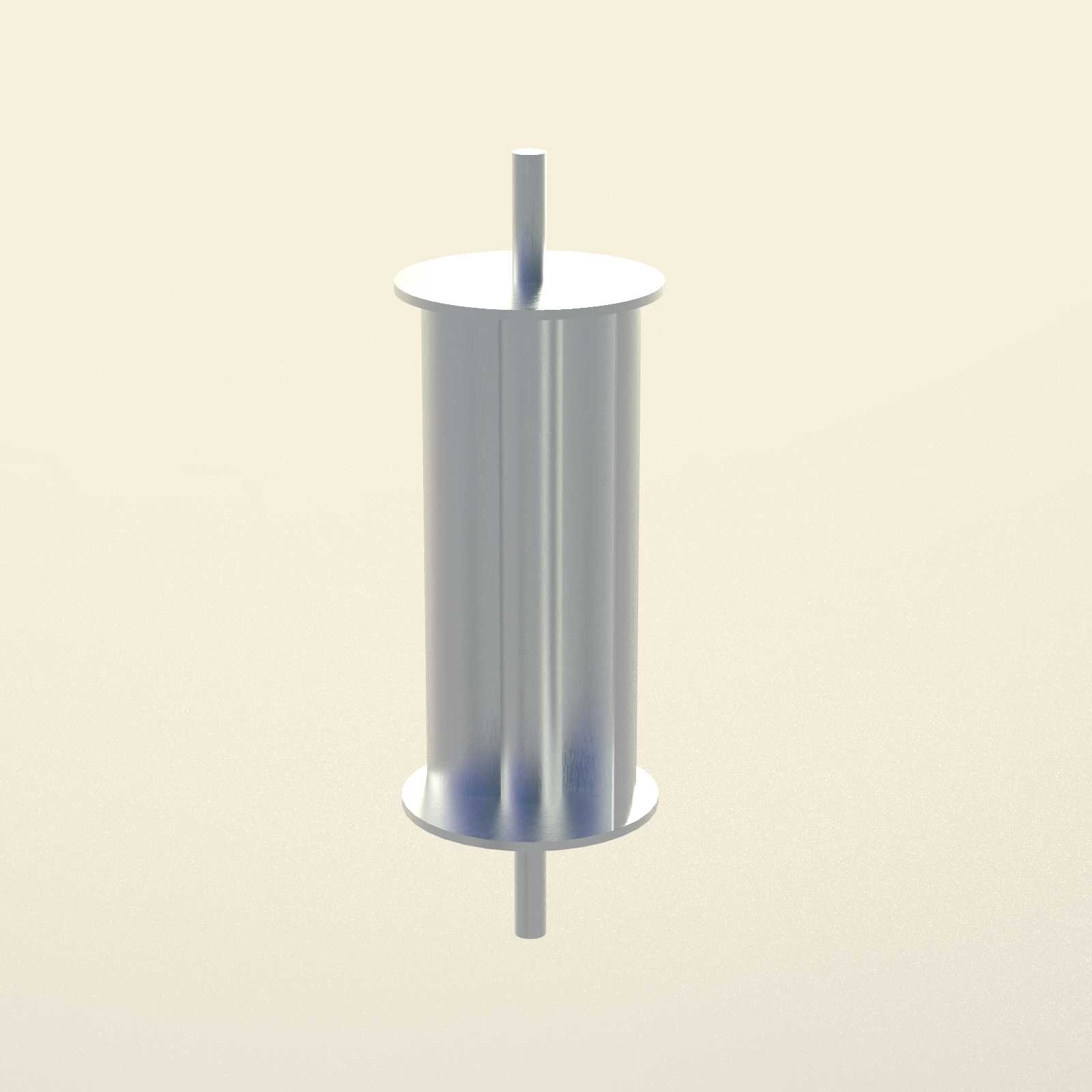

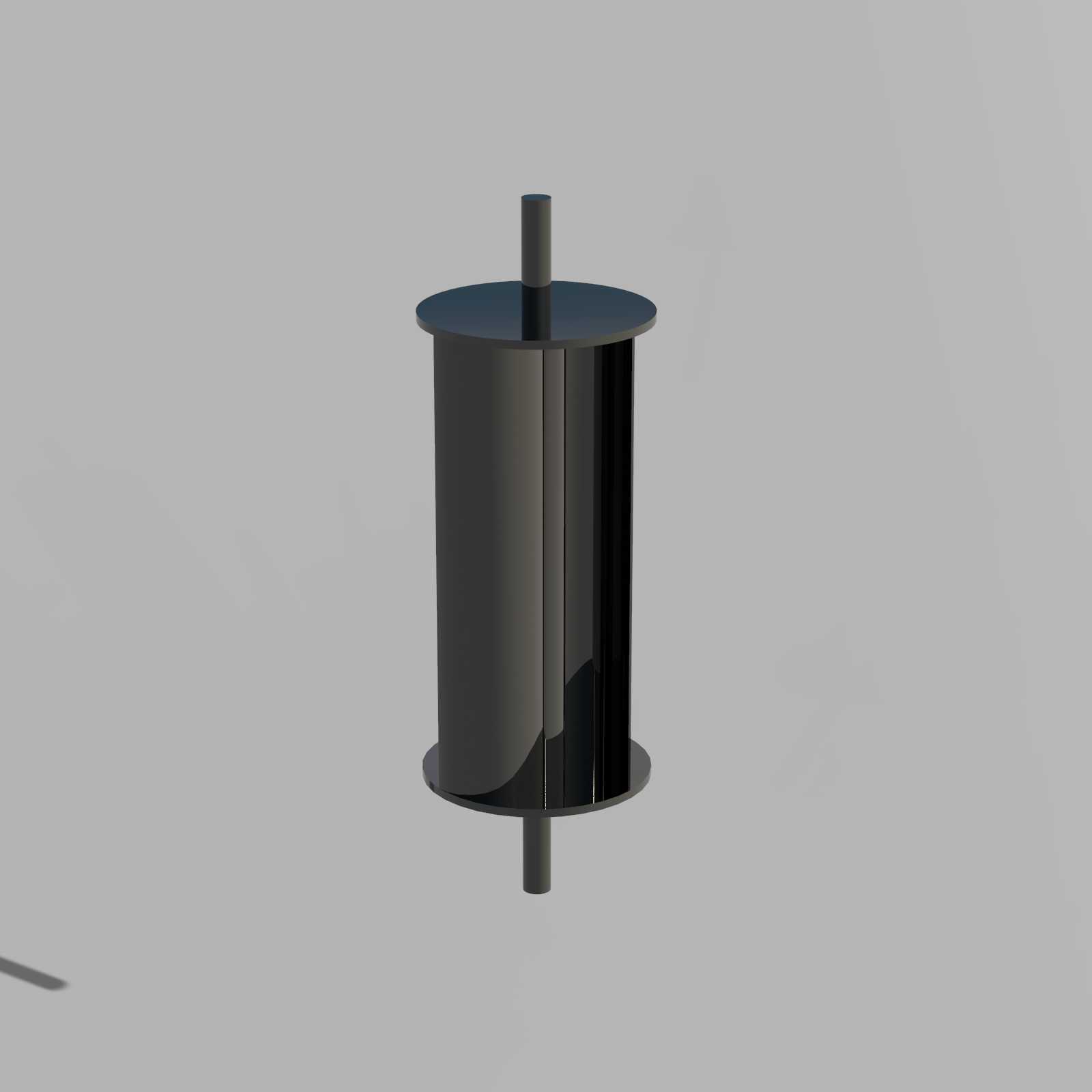

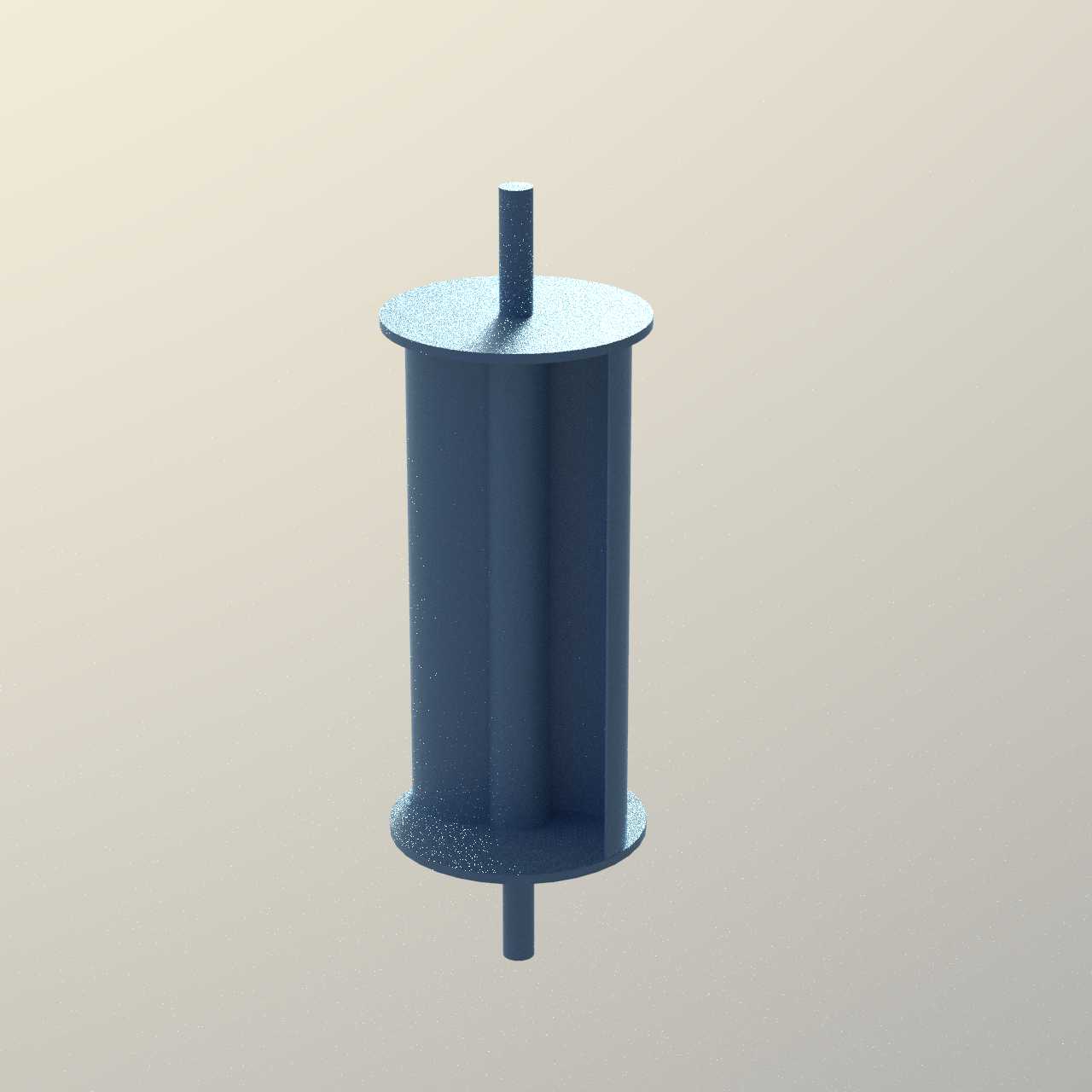

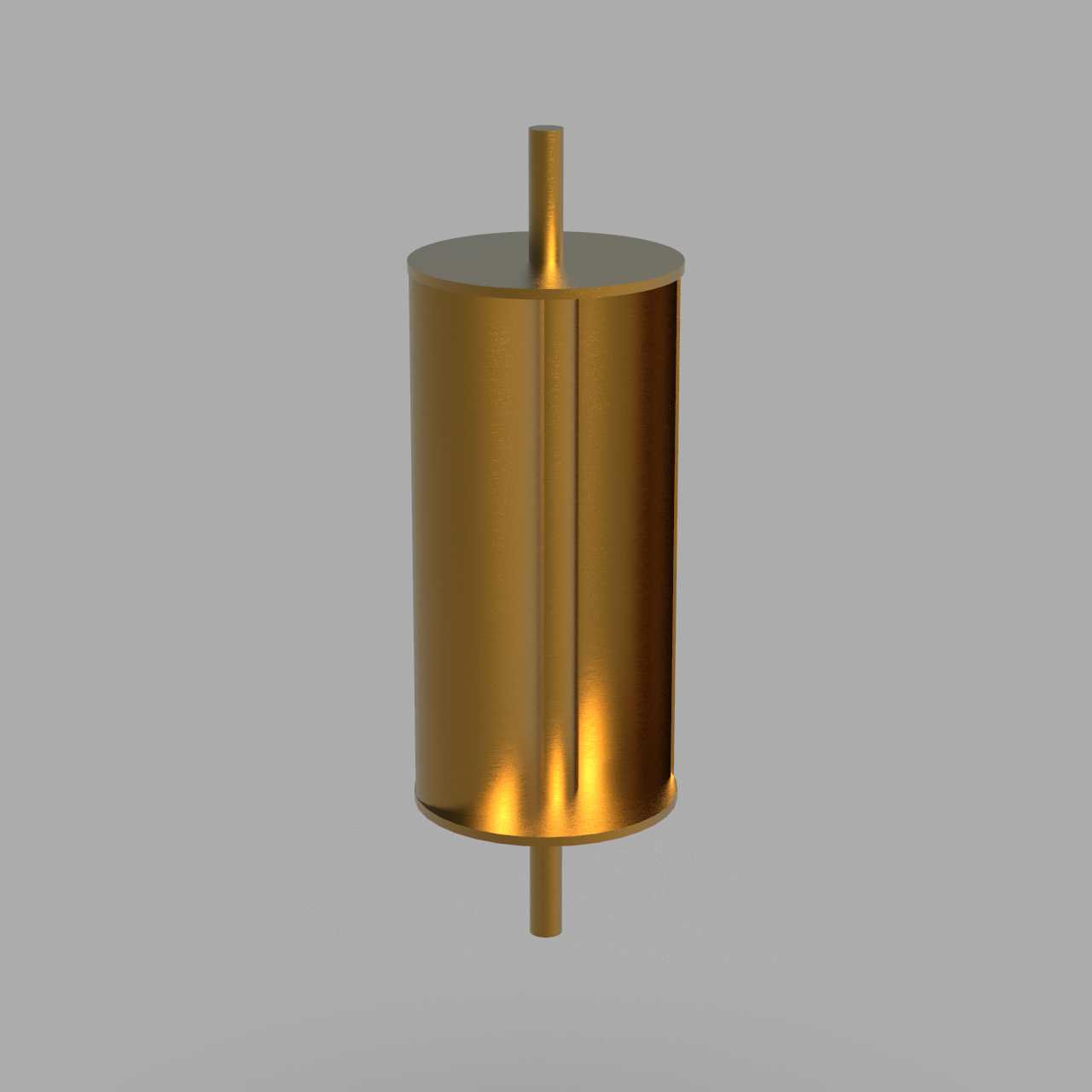

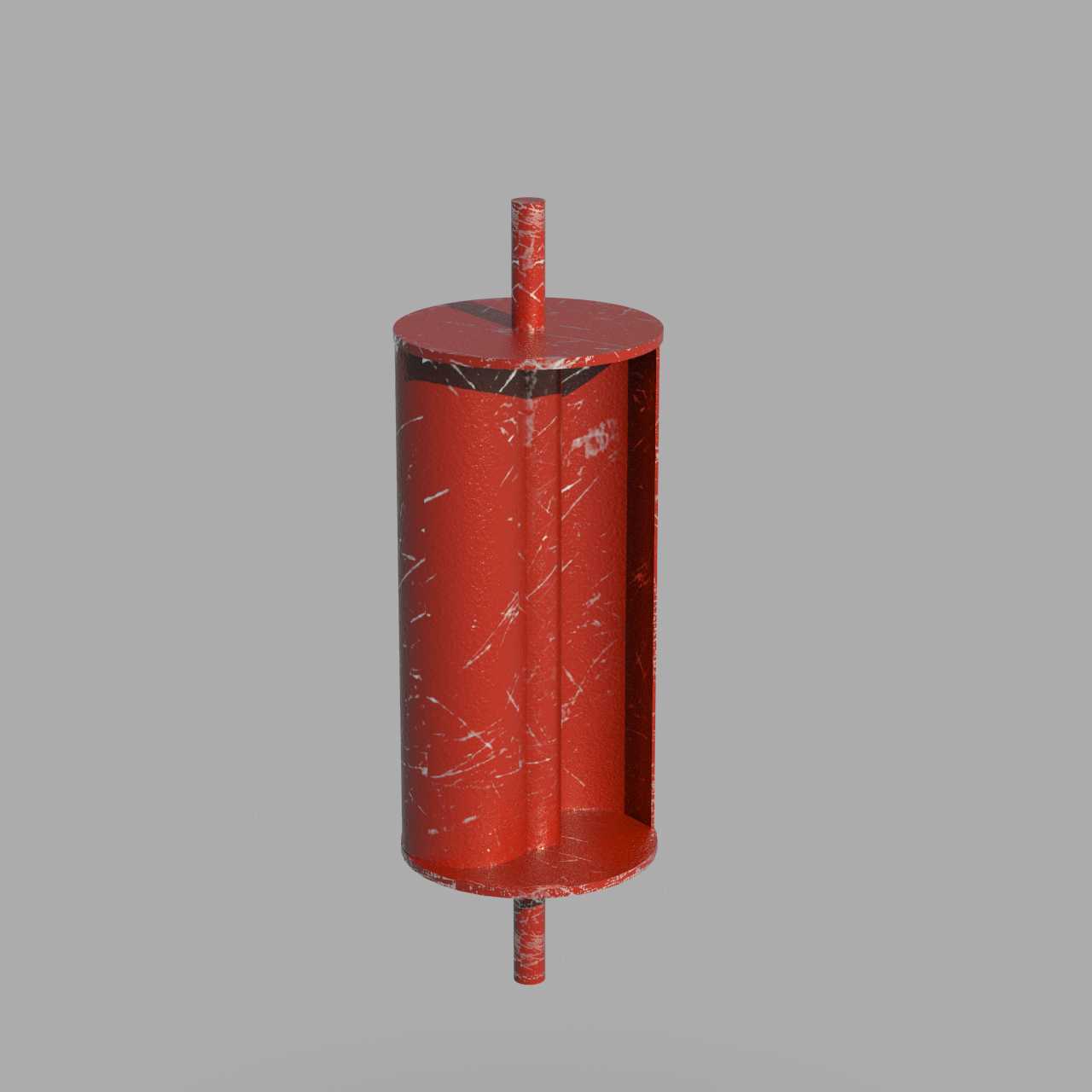

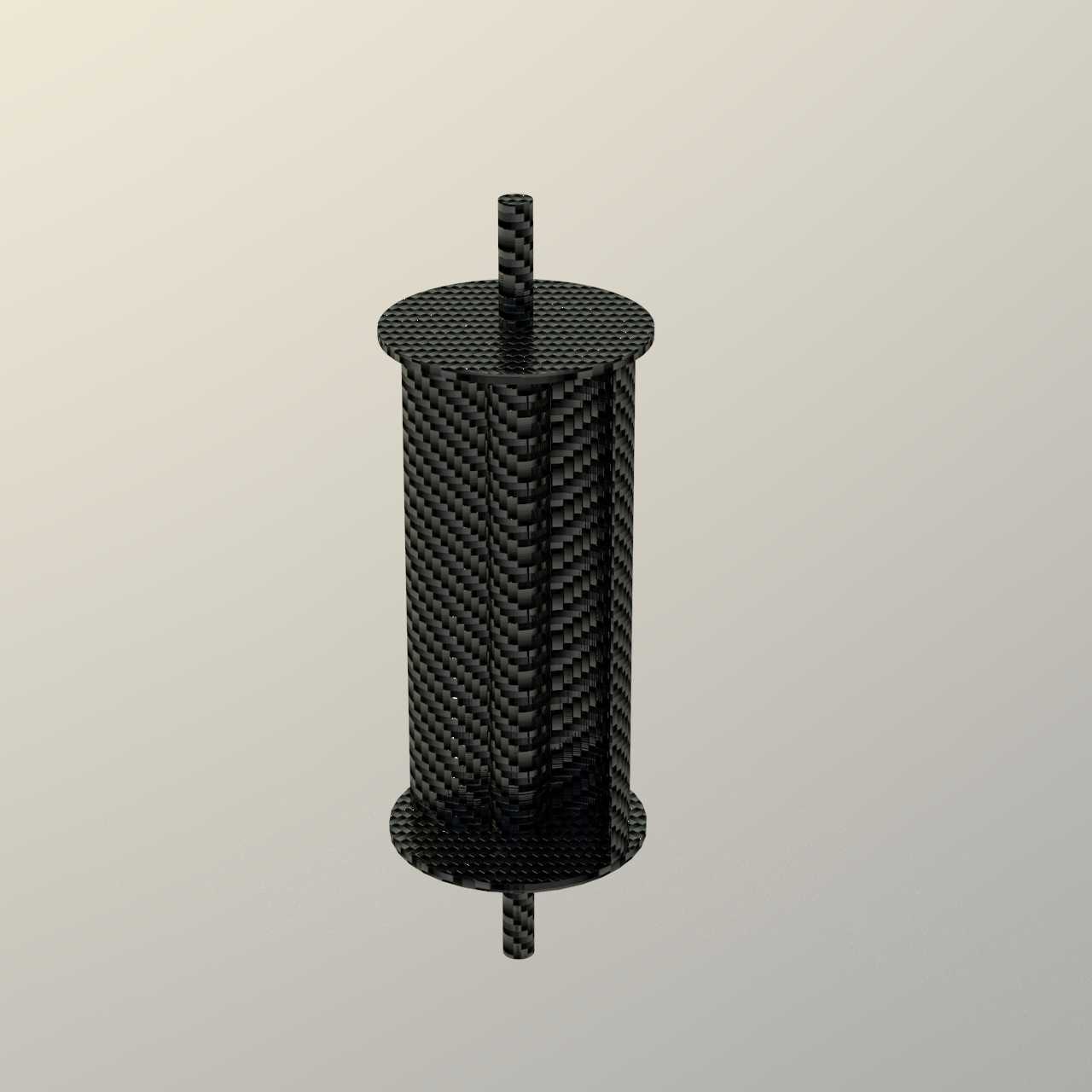

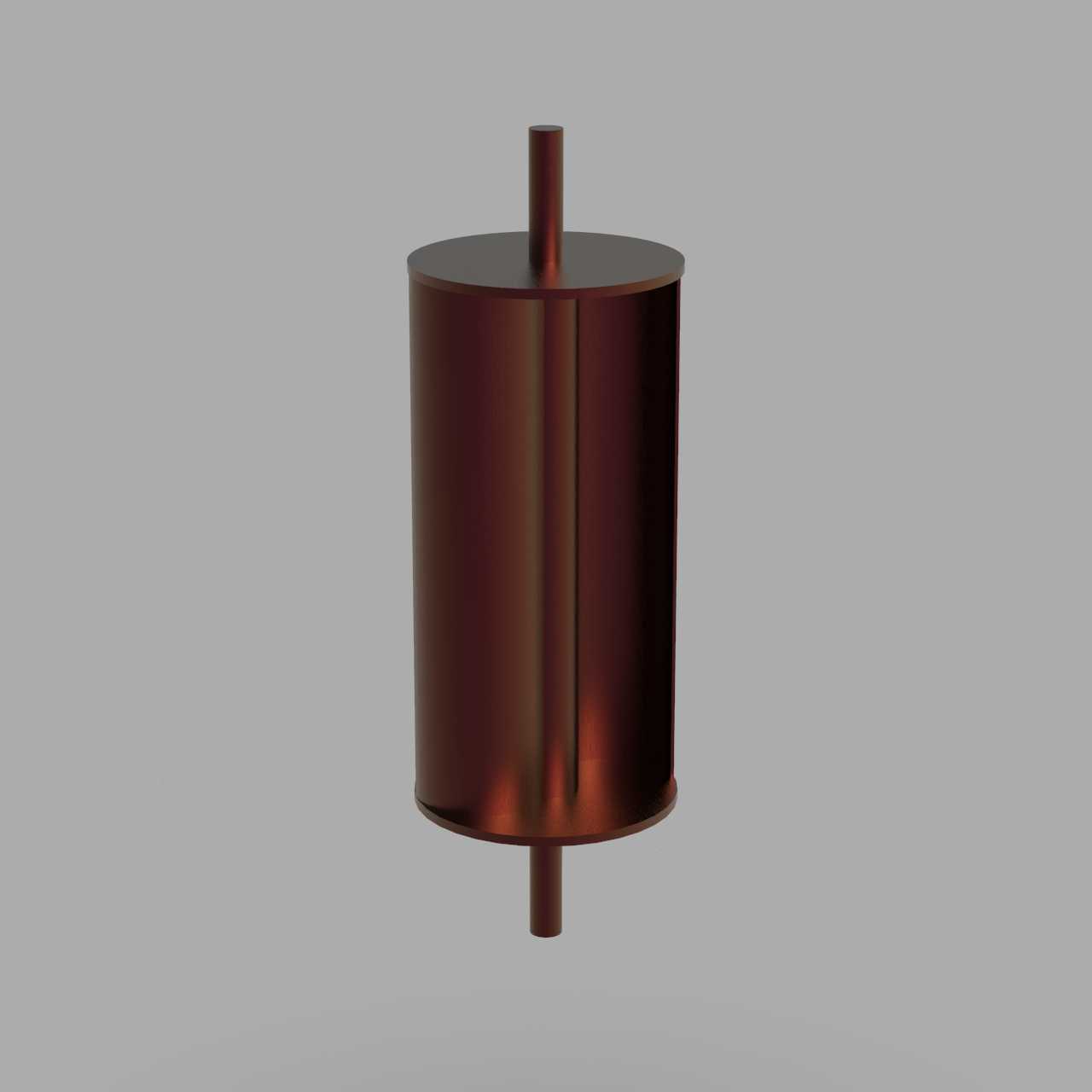

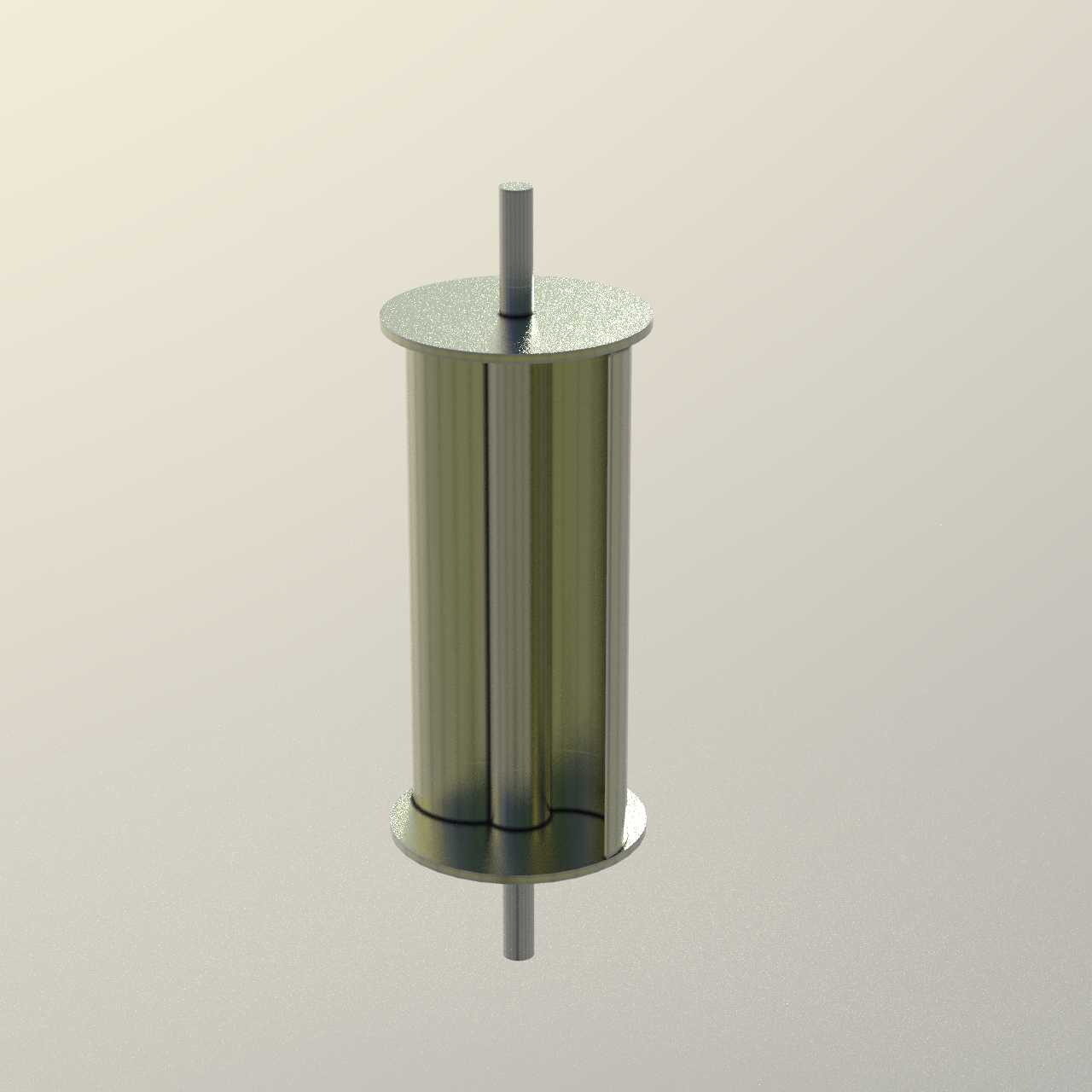

S型转子萨沃纽斯垂直轴风力涡轮结构

　　在分布式风能利用场景中，垂直轴风力设备的适配性一直是小型离网供电系统的选型重点，萨沃纽斯结构的S型转子涡轮，恰恰填补了低风速区域风能捕获的应用空白。这类转子不需要对风机构辅助调整，来流风从任意水平方向吹过都能推动转子转动，非常适合安装在城市楼宇顶部、山区零散供电点位、牧区小型户用供电系统这类风向多变、风速不稳定的场景，不需要复杂的偏航系统支撑，后期运维的工作量远低于水平轴风力设备。从结构设计逻辑来看，S型转子的核心是两片半圆柱型叶片错位拼接形成S形流道，当气流接触叶片表面时，凹面侧受到的风阻远大于凸面侧，两侧形成的压力差直接驱动中心轴转动，不需要复杂的翼型气动设计，加工门槛低，普通钣金弯折、焊接工艺就能完成叶片制作，

　　对小型加工厂的生产适配性很强。转子上下两端设置了圆形端板，一方面可以约束叶片间的气流流动，减少气流从叶片上下边缘逸散造成的能量损失，提升风能捕获效率，另一方面也能作为叶片的固定支撑结构，把两片S形叶片的端部牢牢固定，避免长期转动过程中叶片出现形变、错位，提升整体结构的运行稳定性。中心贯穿的传动轴上下两端伸出端板，上端可以直接连接转速检测元件，下端对接传动机构或者发电机输入端，安装时只需要保证传动轴的垂直同轴度，预留出叶片旋转所需的径向空间即可，不需要额外搭建复杂的安装机架，对安装基础的强度要求远低于同功率水平轴风机。这类转子的启动风速要求很低，每秒两米左右的微风就能带动转子启动转动，非常适合低风速区域的风能资源开发，

　　而且转动过程中叶片的线速度低，运行噪音小，不会对周边环境造成明显的声污染，在居民区周边的小型分布式供电项目中适配性极强。设计过程中需要重点关注叶片的曲面弧度、两片叶片的错位角度、端板直径与叶片直径的比例关系，这些参数直接影响转子的风能利用系数与启动扭矩，同时还要校核传动轴的抗扭强度、叶片与端板连接位置的焊接强度，避免在强风天气下结构出现损坏。
