汽车白车身简易钣金焊接定位工装结构

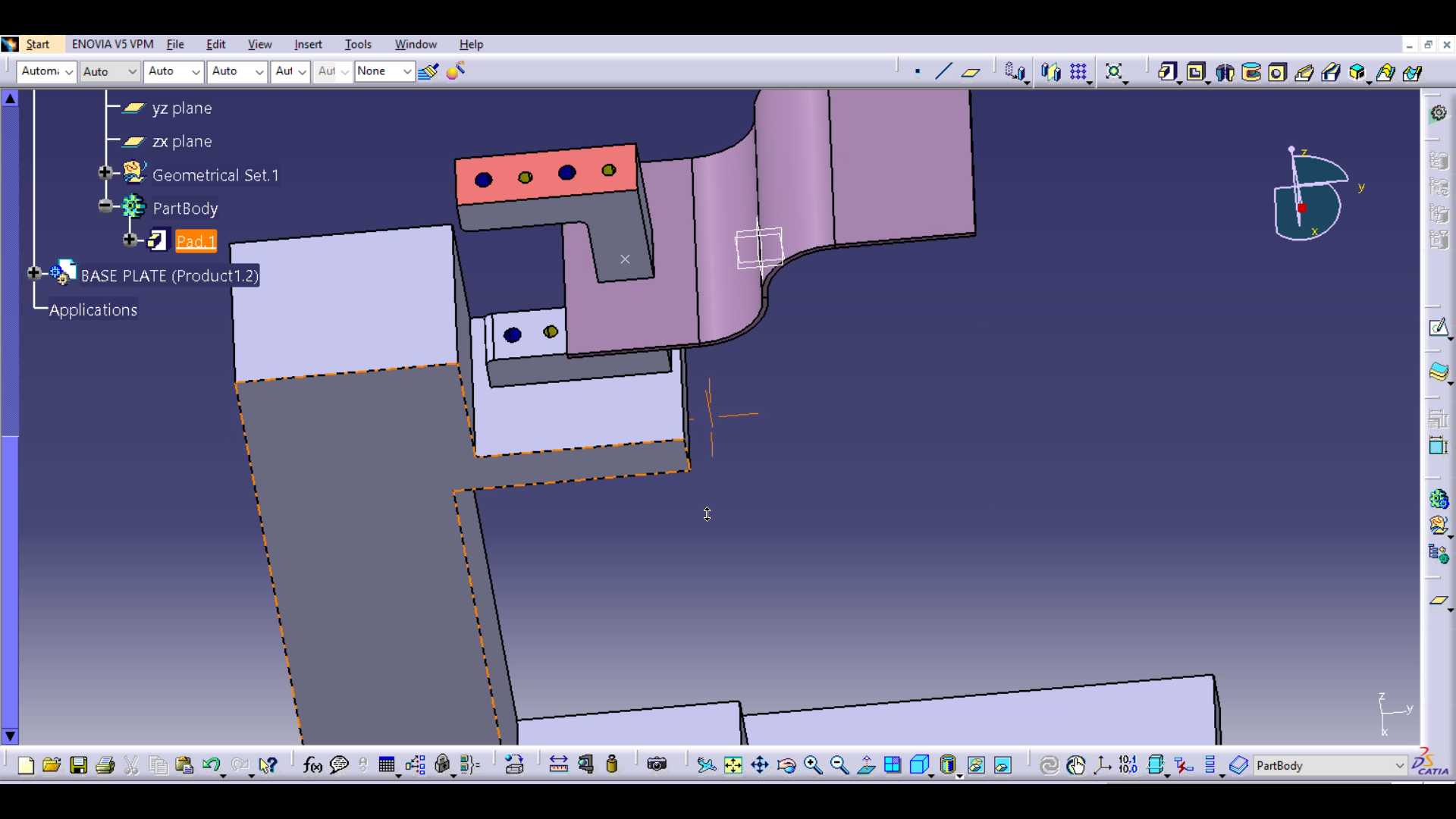

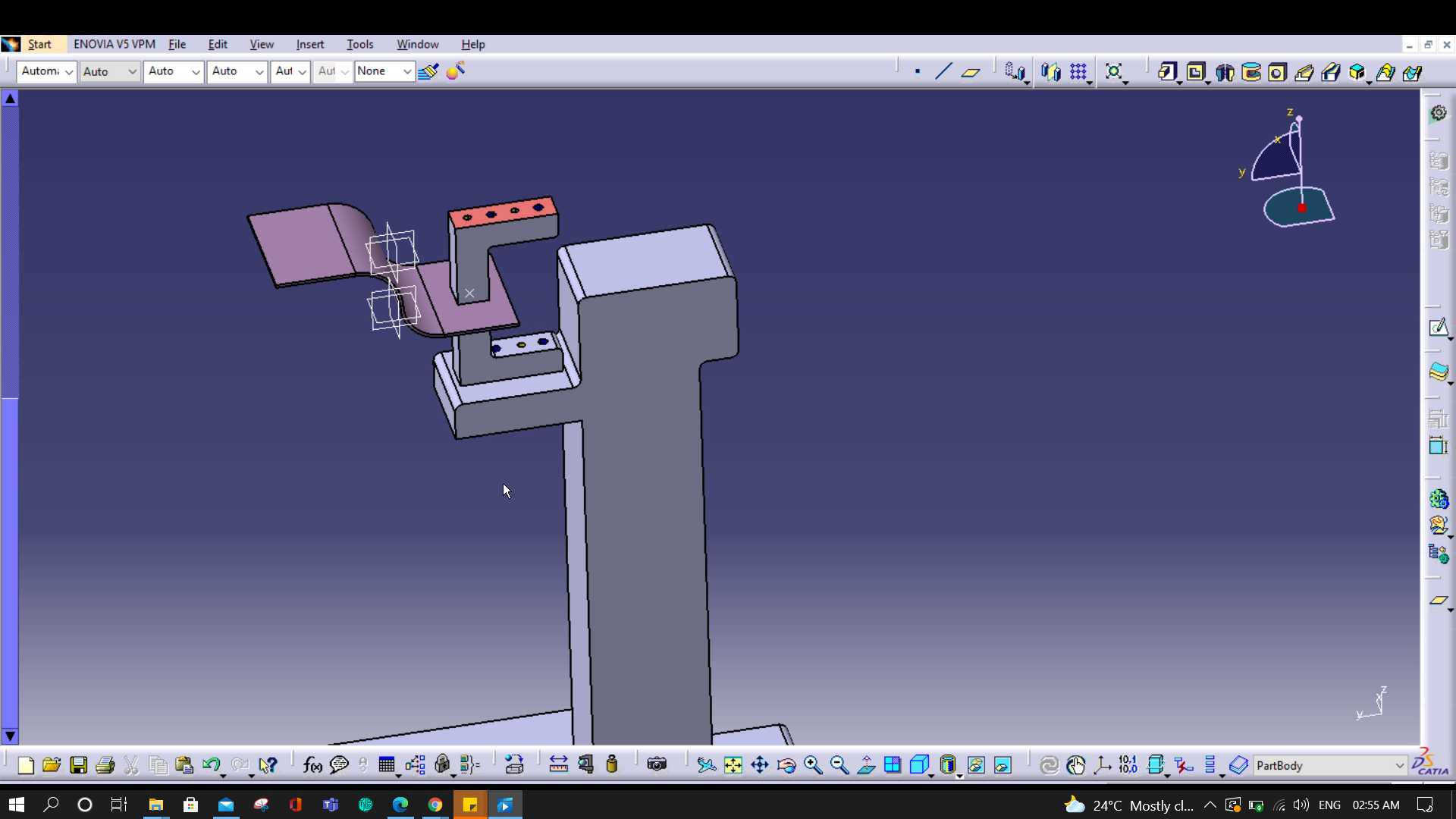

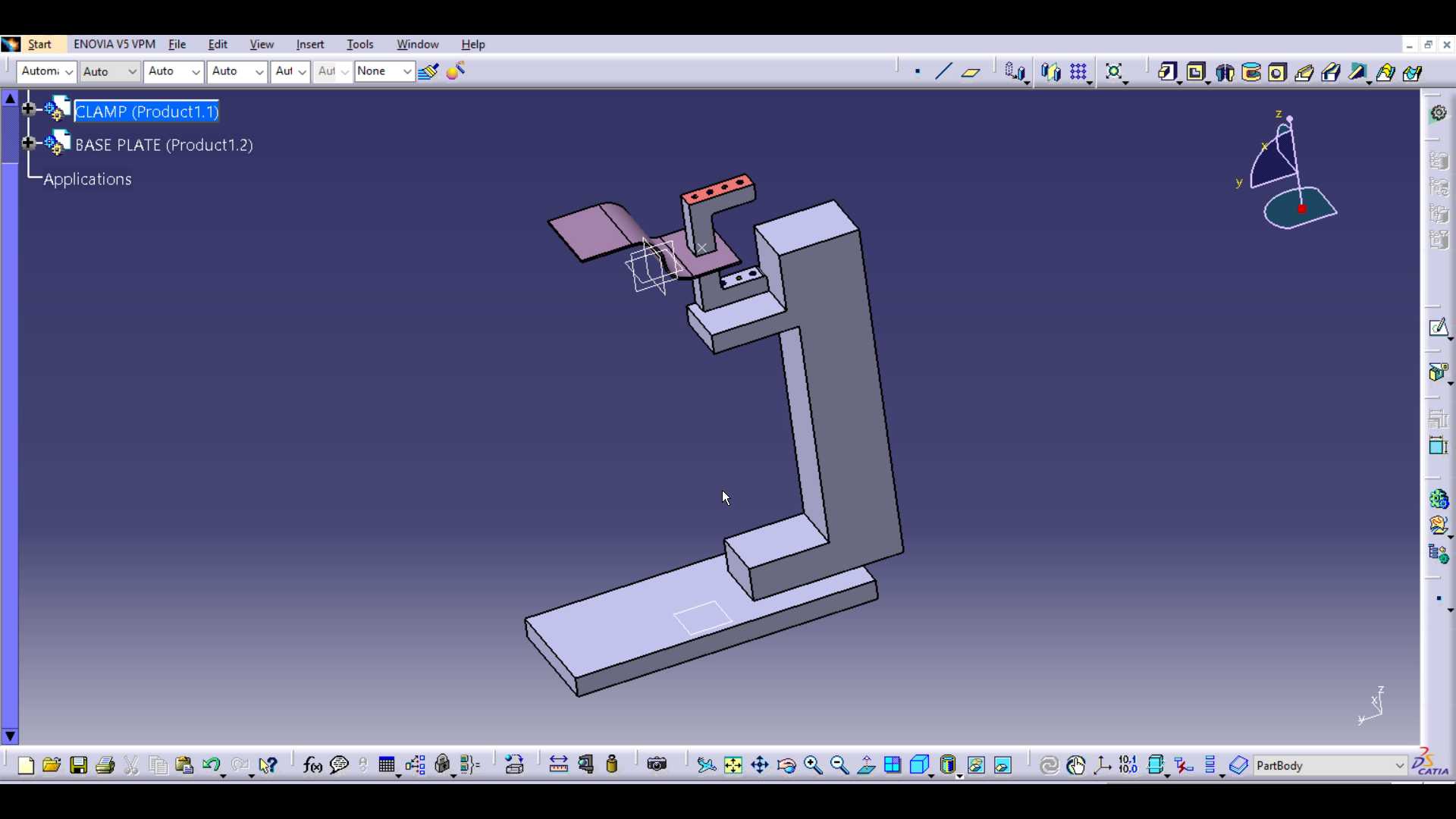

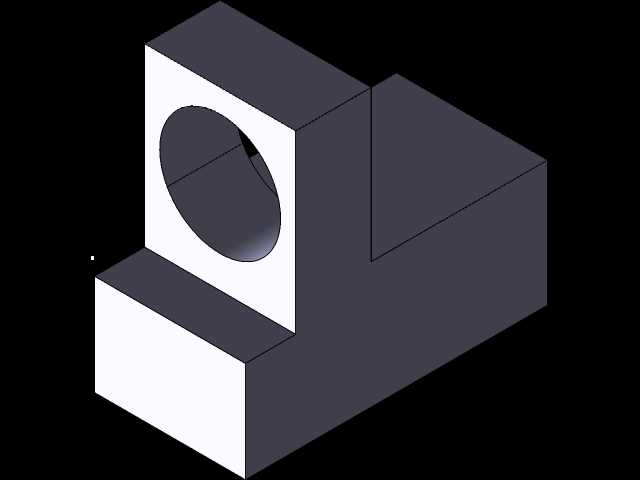

　　在汽车白车身试制与小批量钣金件焊接作业场景中，这类简易焊接定位结构的应用十分普遍，不同于量产线搭载多组气动夹紧单元、适配全工序焊接的复杂夹具，该结构聚焦基础焊接定位需求，针对白车身分总成中厚度1.2-2.5mm的冷轧钢板搭接、角接工序做定位约束，能满足试制阶段快速组对、降低工装投入成本的实际需求。从结构功能来看，整套工装以立式支撑柱作为承载主体，支撑柱底部预留与工装平台T型槽匹配的安装基准面，可通过T型螺栓快速固定在标准焊接工作台上，安装时需保证支撑柱的垂直面与平台基准面的垂直度公差控制在0.1mm/100mm以内，避免定位基准偏移导致的焊接件尺寸超差。支撑柱上部延伸出两组定位块，其中一组为固定定位面，贴合钣金件的主定位面，

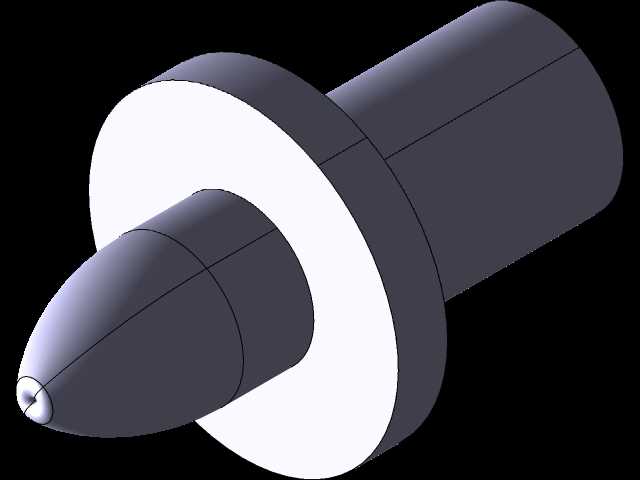

　　限制工件X、Z方向的移动自由度与绕Y轴的转动自由度，另一组带定位孔的夹紧块，通过匹配钣金件上预冲的工艺孔，插入定位销后限制剩余的转动与移动自由度，保证焊接过程中工件不会因为焊接热变形、人工触碰出现位置偏移。设计思路上，这套结构刻意简化了非必要的调节机构，针对特定形状的白车身钣金分总成做定制化定位面设计，定位块的型面完全贴合钣金件的搭接轮廓，避免焊接过程中出现贴合间隙过大导致的焊穿、虚焊问题；夹紧块上预留的三个等距安装孔，可根据不同批次钣金件的工艺孔位置偏差做小范围的位置调整，适配±5mm以内的零件公差波动，不需要重新加工整个定位块，降低了工装改造成本。从安装边界来看，整套工装的横向占用空间控制在400mm以内，

　　纵向高度不超过600mm，不会和周边的焊接焊枪、送丝机构产生运动干涉，作业时焊工可以从三个方向靠近焊接位置，操作空间充足，不会因为工装结构遮挡导致焊缝可达性差。这类简易工装虽然没有配置自动夹紧、变位功能，但在新车型试制、售后维修件小批量焊接场景中，能以极低的制造成本满足焊接定位精度要求，焊接完成后工件的尺寸一致性可以控制在±0.3mm以内，满足白车身分总成的后续装配要求，同时结构拆解方便，不需要复杂的维护保养，适合焊接工位的快速换型使用。
