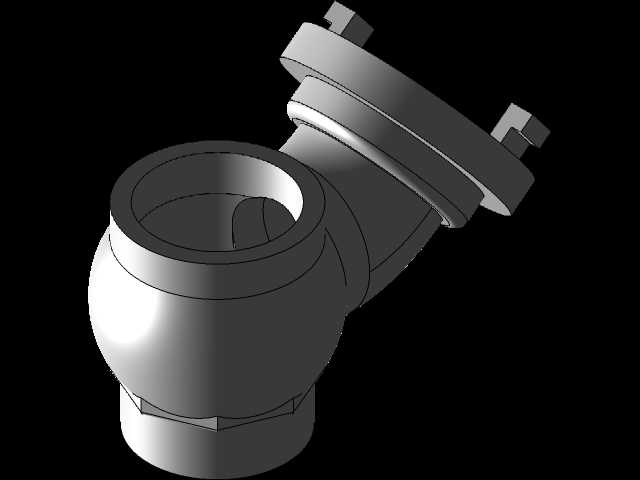

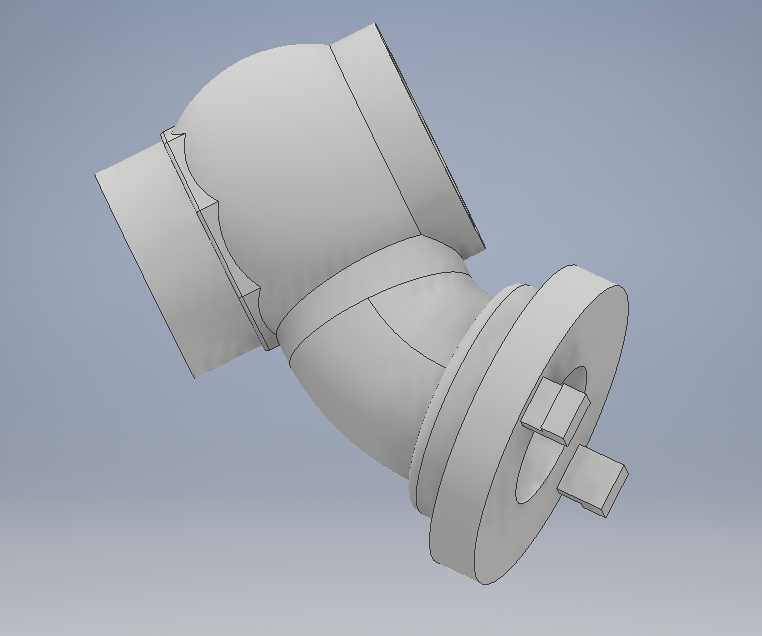

角式Y型过滤阀体铸造毛坯结构

　　该铸件为管路系统中过滤类阀门的成型毛坯，主要应用于给排水、暖通循环、工业流体输送等管路场景，作为Y型过滤器的主体承载结构，承担内部滤网安装、介质导流、管路对接的核心作用，铸件成型后经机加工即可完成阀门总装，适配中小通径的低压管路过滤需求，可拦截流体中的焊渣、铁锈、颗粒杂质，避免后端阀门、仪表、设备受杂质卡涩或磨损。从结构设计来看，整体采用角式Y型布局，不同于直通式过滤结构的轴向排布，该结构将过滤腔与进出口流道呈倾斜夹角布置，在有限安装空间内兼顾了介质流阻控制与滤网容杂能力，进出口端分别设置对接结构，一端为内螺纹/承插式接口适配水平管路接入，另一端为法兰式结构对接垂直或倾斜方向的下游管路，端部的方形凸台为加工定位基准，

　　同时也是排污螺塞的安装位，日常维护时无需整体拆解阀门，仅需打开该端螺塞即可取出滤网冲洗，大幅降低运维拆装工作量。设计阶段针对铸造工艺做了多处适配优化，所有流道转角处均采用大圆弧过渡，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，同时减少介质流经时的紊流压损；壳体壁厚按照公称压力等级做均匀化处理，法兰端与阀体衔接处设置渐变加厚段，避免壁厚突变产生的铸造缩松问题，流道内壁的拔模斜度控制在合理范围，既满足砂模起模要求，也减少后续机加工的余量切除量。从安装边界来看，该结构的角式布局可适配管路转角处的安装场景，无需额外增加弯头配件即可完成管路转向与过滤功能的集成，整体轴向安装尺寸较同通径直通过滤阀缩短近三分之一，适合安装空间局促的管井、

　　设备内部管路排布场景；进出口端面的同轴度、法兰端面的平面度均在铸造阶段预留了机加工基准，后续加工时可直接以端部方形凸台做定位装夹，一次装夹即可完成两端密封面、螺纹孔的加工，有效控制加工形位公差，保证总装后的密封性能。铸件的加强筋布局沿流道应力分布方向设置，在介质压力作用下的受力薄弱位置做局部加厚，既满足承压强度要求，也避免整体壁厚过大带来的材料浪费与铸件冷却不均问题，过滤腔的倾斜角度经过流场仿真优化，可保证介质流经滤网时的流速均匀，避免局部流速过快冲蚀滤网，同时杂质可在重力作用下沉积到腔室底部，减少滤网的堵塞频率，延长滤网冲洗周期。
