四坡屋顶木结构屋架构造设计模型

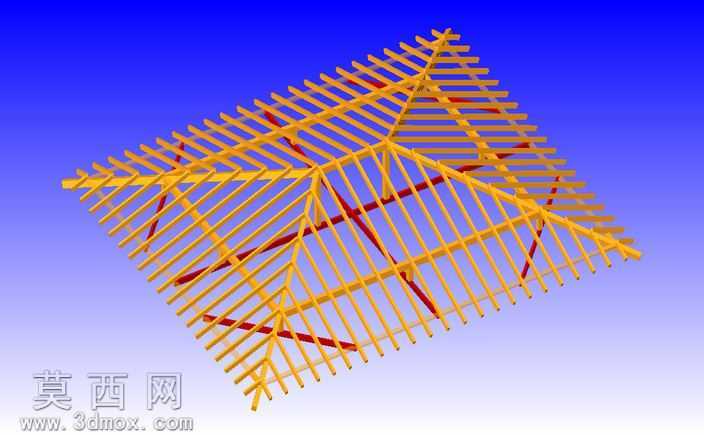

本模型为四坡屋顶的木结构屋架三维构造模型，建模过程严格遵循传统四坡屋面的结构受力逻辑，完整还原了屋架各组成构件的装配关系与排布规则。建模初期先依据四坡屋顶的坡面交汇特性，确定正脊、斜脊的基准定位线，以此为骨架搭建整体结构框架，确保四个坡面的坡度统一、交汇节点对齐，避免出现坡面错位、脊线偏移的问题。模型中清晰区分了不同功能的木构件：橙色部分为屋架的主承重梁架，包含正脊主梁、斜向脊骨与横向拉结梁，承担整体屋面的荷载传递作用，建模时对梁架的截面尺寸、衔接节点做了精细化处理，还原了木构件榫接位置的贴合形态；浅黄色构件为屋面椽子，沿各坡面的坡度方向等距排布，建模时严格控制椽子的间距与倾斜角度，确保每根椽子的上端与脊骨精准衔接、下端落于檐口基准面，完整呈现椽子承托屋面基层的排布逻辑；青蓝色构件为屋架内部的辅助拉结与支撑构件，设置于梁架之间的关键受力位置，用于增强整体屋架的结构稳定性，避免梁架出现侧向变形。材质设置上，主承重梁架采用偏深的橙棕色木材质，突出核心承重结构的视觉区分度；椽子采用浅原木色材质，还原常规屋面椽子的用材视觉特征；辅助支撑构件采用青蓝色区分，便于快速识别内部拉结结构；檐口底部的基层采用浅灰色哑光材质，模拟屋面檐口的封边基层效果。渲染阶段采用均匀的漫反射光照，从斜上方投射光线，清晰展现各层构件的叠放关系与排布层次，避免构件之间出现阴影遮挡导致结构辨识度下降，同时保留了木材质的自然纹理质感，让整体模型既具备结构展示的清晰度，又贴近真实木结构屋架的视觉效果。设计思路上以完整还原四坡屋架的结构逻辑为核心，所有构件的位置、尺寸、连接方式都符合实际木构屋架的施工规范，可用于四坡屋顶的结构认知、施工交底参考，也可作为建筑屋面设计的结构示意素材，模型完整呈现了从主脊到檐口的全部受力传递路径，清晰展示了四坡屋顶相较于双坡屋顶在斜脊交汇位置的特殊构造处理，能够直观体现多坡面屋架的构件排布规律与结构稳定性设计要点。
